4.1.6 Перестановка средних опорных дета-
лей

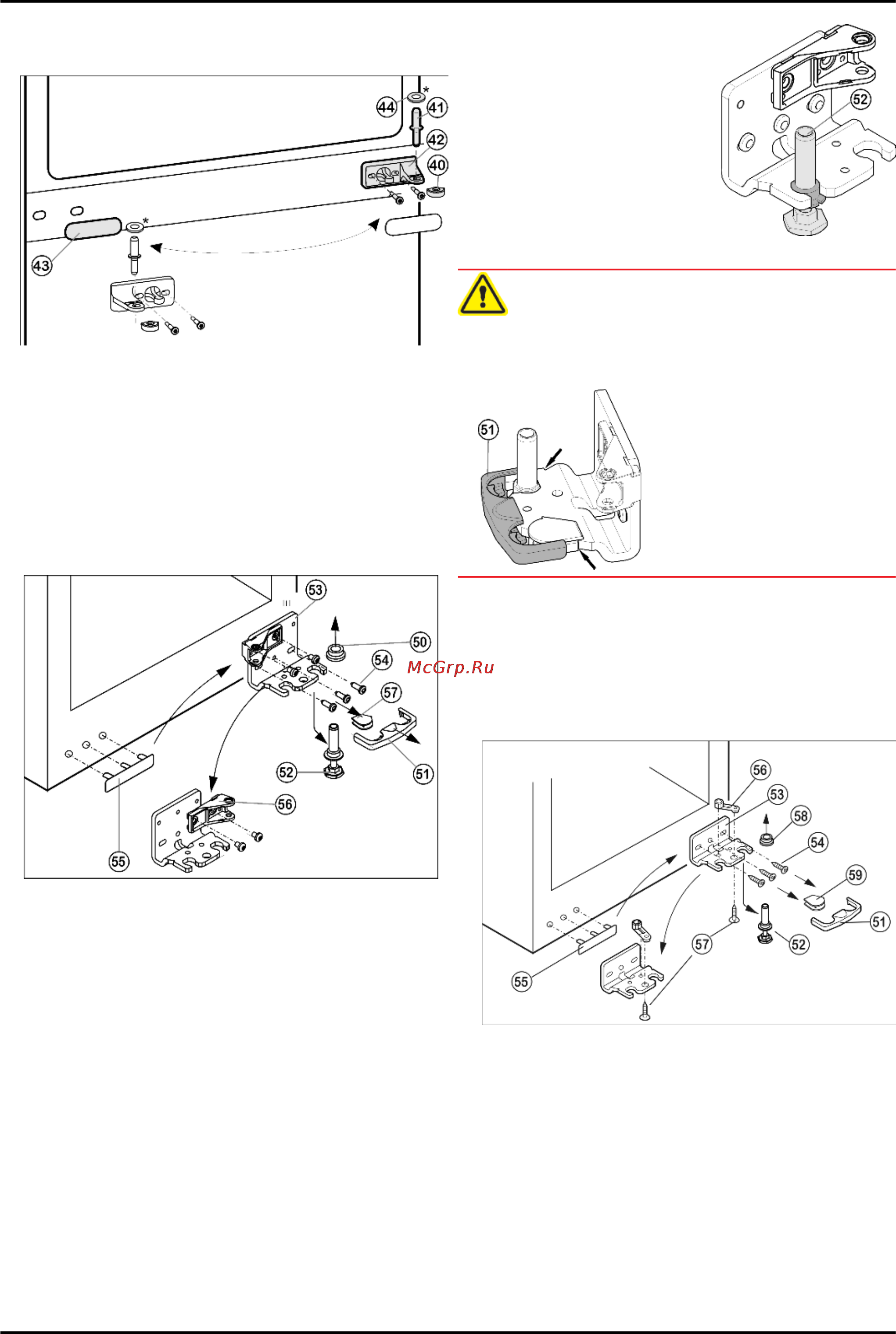

Fig. 13
u
Осторожно снимите накладку
Fig. 13 (43)
.
u
Открутите средний опорный кронштейн
Fig. 13 (42)
и при-
крутите его с поворотом на 180° на новую сторону шар-
нира.
u
Защелкните накладку
Fig. 13 (43)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.7 Перестановка нижних опорных деталей
для устройств с амортизатором закрывания
дверцы
Fig. 14
u
Предохранитель
Fig. 14 (51)
снимите движением вперед.
u
Снимите крышку
Fig. 14 (57)
.*
u
Полностью вверните регулируемую опору
Fig. 14 (52)
.
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 14 (52)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 14 (50)
.
u
Открутите опорный кронштейн
Fig. 14 (53)
(3 шт. Torx
25)
Fig. 14 (54)
.
u
Осторожно приподнимите и переставьте крышку со сто-
роны ручки
Fig. 14 (55)
.
u
Снова прикрутите опорный кронштейн
Fig. 14 (53)
на но-
вой стороне шарнира при необходимости с помощью ак-
кумуляторного шуруповерта.
u
Открутите опорный кронштейн
Fig. 14 (56)
и снова при-
крутите внутри с поворотом на 180°.
u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 15 (52)
. Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите крышку
Fig. 14 (57)
на противопо-
ложной стороне.*
Fig. 15
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(51)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(51)
на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 14 (50)
.
4.1.8 Перестановка нижних опорных деталей
для устройств без амортизатора закрыва-
ния дверцы
Fig. 16
u
Предохранитель
Fig. 16 (51)
снимите движением вперед.
u
Снимите крышку
Fig. 16 (59)
.*
u
Полностью вверните регулируемую опору
Fig. 16 (52)
.
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 16 (52)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 16 (58)
.
u
Открутите опорный кронштейн
Fig. 16 (53)
(3 x Torx 25)
Fig. 16 (54)
.
u
Открутите опорную деталь
Fig. 16 (56)
(1 Torx 25)
Fig. 16 (57)
и, переставив в отверстие на противополож-
ной стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 16 (55)
со стороны ручки.
