Liebherr CBNes 3957-21 [6/26] Снятие верхнего амортизатора закрывания двери

4 Ввод в работу

4.1 Перевешивание дверей

При необходимости можно изменить направление откры-

вания двери:

Убедитесь, что подготовлен следующий инструмент:

Torx 25

Torx 15

Отвертка

При необходимости аккумуляторный шуруповерт

При необходимости привлеките второго человека для

монтажной работы

4.1.1 Снятие верхнего амортизатора закры-

вания двери

Для устройств с амортизатором закрывания дверцы на-

чинать с этого пункта.

Для устройств без амортизатора закрывания двери на-

чать с пункта (см. 4.1.2) .

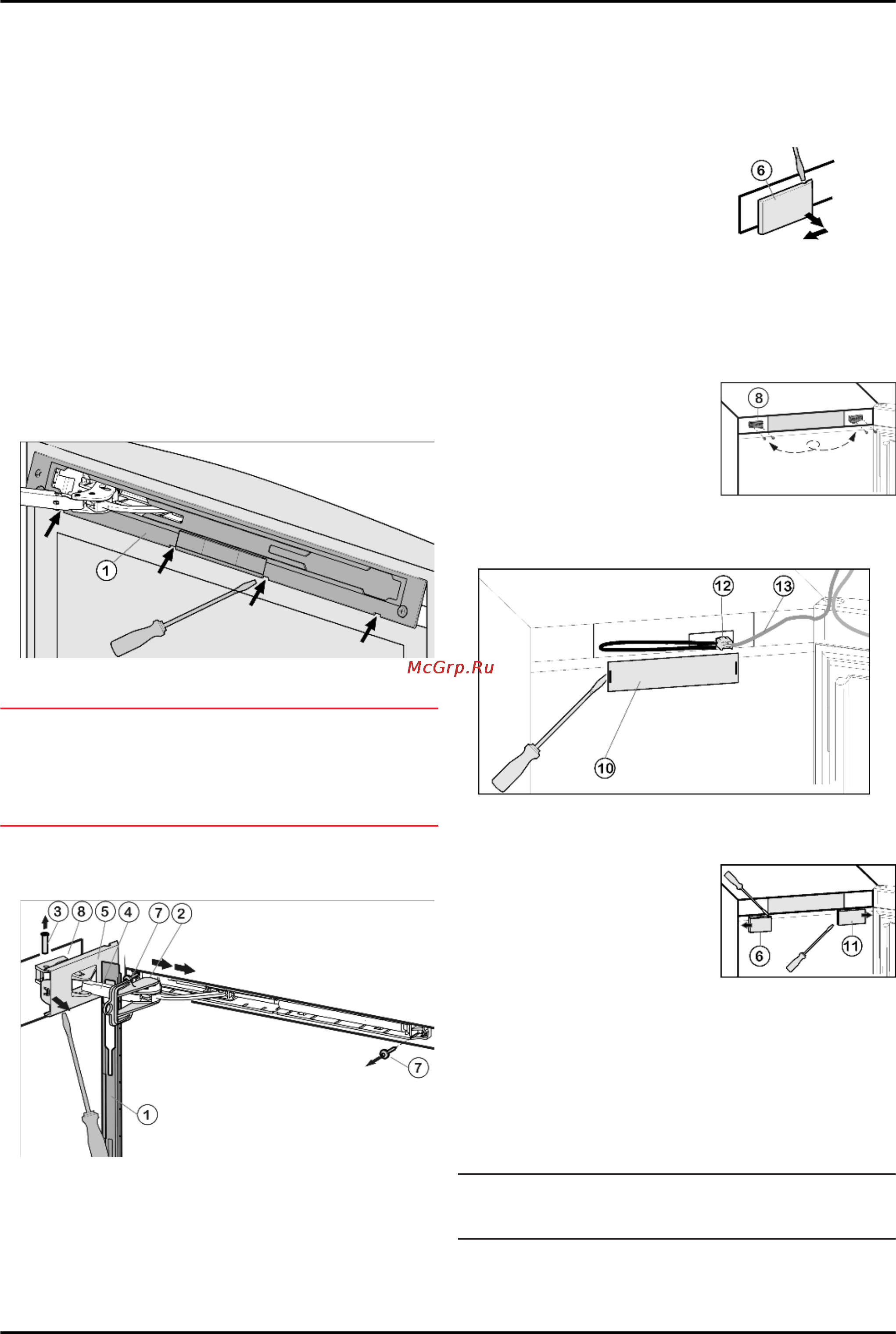

Fig. 4

Откройте верхнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если повреждено уплотнение дверцы, то она, возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Выведите накладку

Fig. 4 (1)

из зацепления и снимите ее

с помощью шлицевой отвертки.

Накладка висит над амортизационной скобой.

Fig. 5

Сдвиньте накладку над амортизационной скобой

Fig. 5 (4)

в направлении устройства.

Зафиксируйте предохранитель

Fig. 5 (2)

в продольном

пазе.

Благодаря стопору шарнир не может сложиться.

Отсоедините крышку со стороны шарнира

Fig. 5 (5)

с по-

мощью отвертки до первого фиксатора.

Палец будет виден.

палец

Fig. 5 (3)

Выдавите

Нажмите амортизационную скобу

Fig. 5 (4)

в направле-

нии дверцы.

Полностью отсоедините и снимите крышку со стороны

шарнира

Fig. 5 (5)

Снимите накладку

Fig. 5 (1)

С помощью отвертки отсоеди-

ните и снимите крышку

Fig. 6 (6)

со стороны ручки нару-

жу.

Fig. 6

Открутите узел амортизатора закрывания дверцы (2 шт.

Torx 15)

Fig. 5 (7)

Вытащите немного узел амортизатора закрывания двер-

цы, сдвиньте его в направлении дверной ручки и отведи-

те.

Отложите узел амортизатора закрывания двери в сто-

рону.

Открутите опорную деталь

Fig. 7 (8)

и прикрутите её сно-

ва с поворотом на 180° на

противоположную сторону.

При необходимости просвер-

лите отверстия или исполь-

зуйте аккумуляторную от-

вертку.

Fig. 7

4.1.2 Отсоединение кабеля на корпусе

Fig. 8

При необходимости откройте верхнюю дверцу.

Для устройств без амортизатора закрывания двери:

Снятие крышки со стороны

ручки

Fig. 9 (6)

: справа выве-

дите из фиксатора при помо-

щи плоской отвёртки и

сдвиньте наружу.

Снятие крышки со стороны

шарнира

Fig. 9 (11)

: слева вы-

ведите из фиксатора при по-

мощи плоской отвёртки и

сдвиньте наружу

Fig. 9

Для всех устройств

Снимите переднюю накладку

Fig. 8 (10)

с помощью пло-

ской отвертки.

Снимите контакт и извлеките разъём

Fig. 8 (12)

Высвободите из направляющей серый кабель

Fig. 8 (13)

4.1.3 Снятие верхней двери

Указание

Уберите продукты с полочек на дверце, прежде чем сни-

мать дверцу, чтобы продукты не упали.

Ввод в работу
