Снова прикрутите опорный кронштейн

Fig. 16 (53)

на но-

вой стороне шарнира, при необходимости с помощью ак-

кумуляторного шуруповерта.

Снова слегка наклоните ус-

тройство назад и снова ус-

тановите опорный палец

Fig. 17 (52)

. Зазубрина дол-

жна быть расположена спе-

реди.

Установите крышку

Fig. 16 (59)

на противопо-

ложной стороне.*

Fig. 17

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Предохранитель

(51)

нужно зафиксировать сбоку на

кронштейне, чтобы опорный палец и двери были защи-

щены от выпадения.

Снова защелкните предохранитель

(51)

на опорном

кронштейне.

Наденьте гнездо шарнира

Fig. 16 (58)

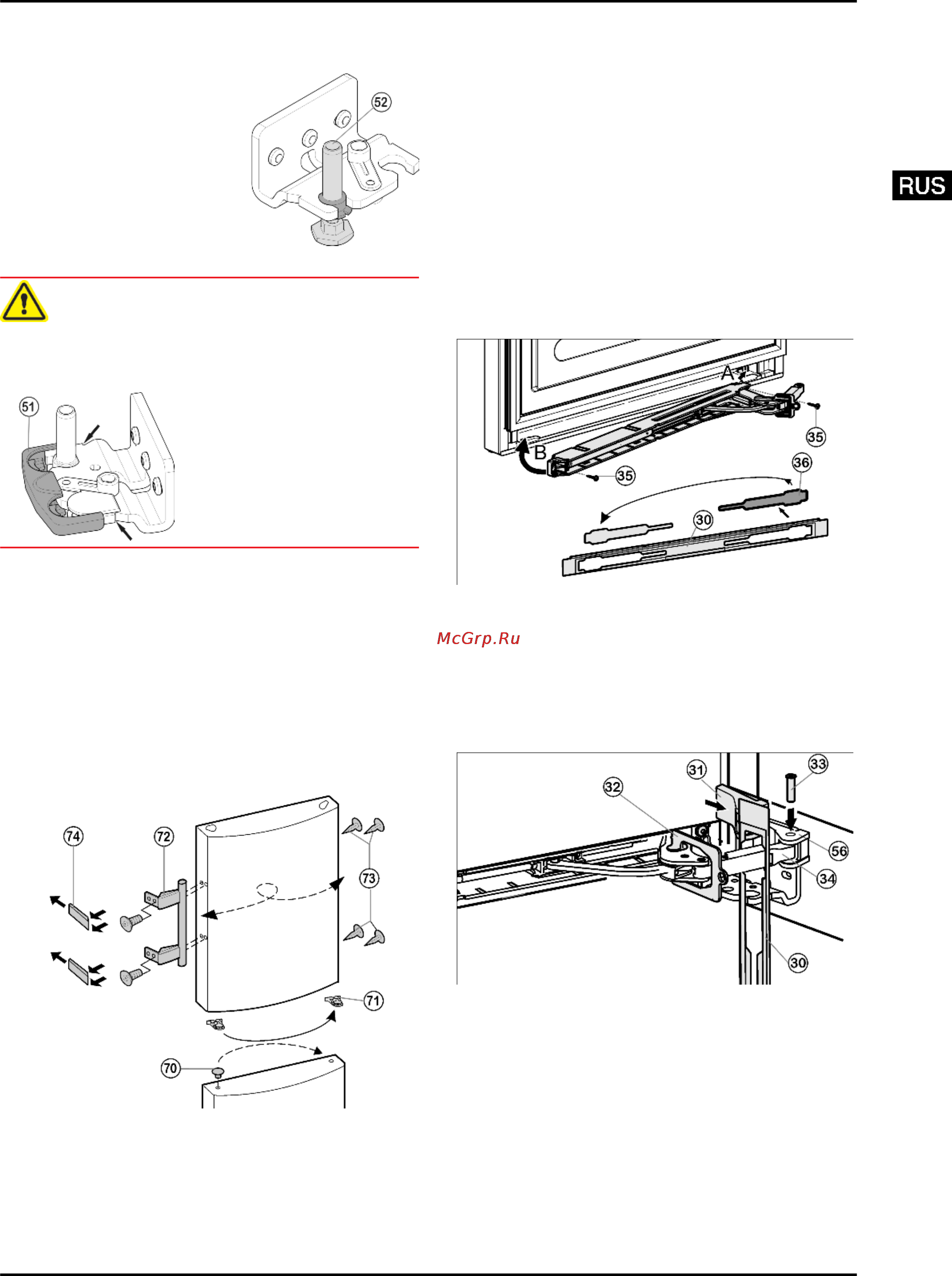

4.1.9 Перестановка ручек

Для устройств без амортизатора закрывания двери:

Выведите из фиксатора верхней дверцы пружинный за-

жим

Fig. 18 (71)

и переставьте его на новую сторону шар-

нира.

Для всех устройств

Извлеките пробку

Fig. 18 (70)

из опорной втулки дверцы

и переставьте.

Fig. 18

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 18 (72)

, пробку

Fig. 18 (73)

и прижим-

ные пластины

Fig. 18 (74)

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.10 Монтаж нижней двери

Установите дверь сверху на опорный палец

Fig. 14 (52)

Закройте дверь.

Снова наденьте пластмассовый колпачок

Fig. 13 (40)

на

средний опорный кронштейн

Fig. 13 (42)

Вставьте средний опорный палец

Fig. 13 (41)

через сред-

ний опорный кронштейн

Fig. 13 (42)

в нижнюю дверцу.

Устройства с амортизатором закрывания двери:

Установите шайбу

Fig. 13 (44)

на средний опорный па-

лец

Fig. 13 (41)

4.1.11 Монтаж нижнего амортизатора закры-

вания двери

Для устройств с амортизатором закрывания двери.

Для устройств без амортизатора закрывания дверцы

продолжите с пункта (см. 4.1.12) .

Fig. 19

Освободите крышку

Fig. 19 (36)

из накладки

Fig. 19 (30)

и снова установите её на другой стороне.

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром на стороне шарнира.

Отверстия с левой и правой стороны должны находиться

точно друг над другом.

Прикрутите (2 шт. Torx 15)

Fig. 19 (35)

узел амортизатора

закрывания дверцы.

Fig. 20

Навесьте накладку

Fig. 20 (30)

на амортизационную ско-

бу таким образом, чтобы передние защелки показывали

вперёд, а передняя сторона была направлена к устрой-

ству.

Притяните амортизационную скобу

Fig. 20 (34)

к опорной

детали

Fig. 20 (56)

и сверху вставьте палец

Fig. 20 (33)

таким образом, чтобы квадратная головка сидела в углу-

блении.

Установите и защелкните крышку

Fig. 20 (31)

Обратите внимание на правильность крепления крышки,

чтобы дверца закрывалась безупречно и палец был за-

фиксирован.

Поворотом снимите фиксатор

Fig. 20 (32)

Защелкните накладку

Fig. 20 (30)

на дверце.

Закройте нижнюю дверь.
