Инструкция по эксплуатации Страница: 7

Liebherr CBNes 3957-21 [7/26] Снятие нижней двери

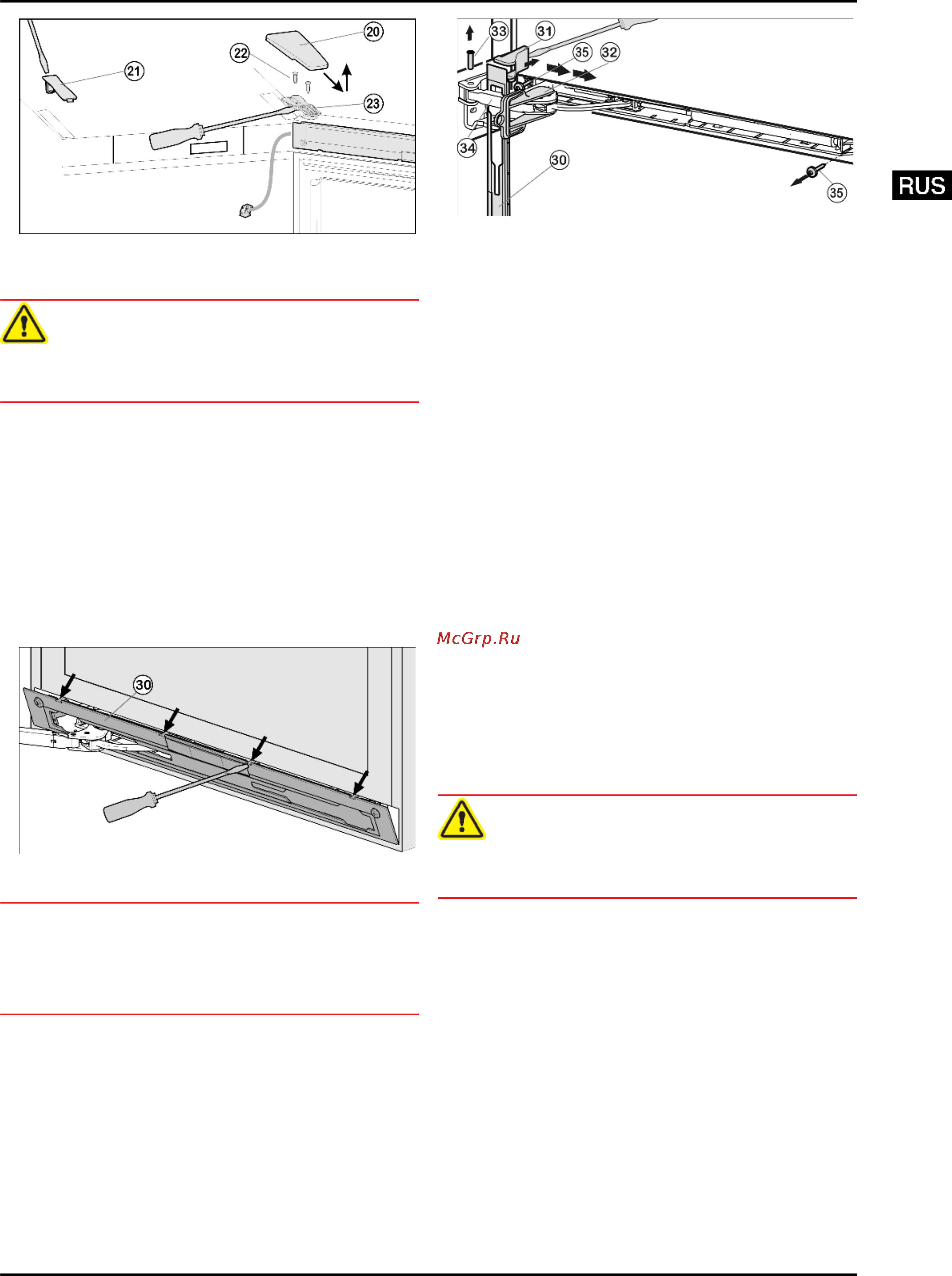

Fig. 10

Крышку

Fig. 10 (20)

снимите движением вперед и вверх

Снимите крышку

Fig. 10 (21)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Полностью выверните винты

Fig. 10 (22)

Снимите дверцу вместе с опорным кронштейном

Fig. 10 (23)

и кабелем вверх. Для снятия, возможно, по-

надобится осторожно подцепить опорный кронштейн

снизу шлицевой отверткой.

Отставьте дверь в сторону.

4.1.4 Снятие нижнего амортизатора закры-

вания двери

Для устройств с амортизатором закрывания двери.

Для устройств без амортизатора закрывания двери про-

должите с пункта (см. 4.1.5) .

Fig. 11

Откройте нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если повреждено уплотнение дверцы, то она, возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

Не повредите уплотнение дверцы отвёрткой!

Выведите накладку

Fig. 11 (30)

из зацепления и снимите

ее с помощью шлицевой отвертки.

Накладка висит над амортизационной скобой.

Fig. 12

Сдвиньте накладку над амортизационной скобой

Fig. 12 (34)

в направлении устройства вперед.

Зафиксируйте предохранитель

Fig. 12 (32)

в продольном

пазе.

Благодаря стопору шарнир не может сложиться.

Подденьте крышку

Fig. 12 (31)

отвёрткой с внешней сто-

роны и снимите в направлении наружу.

При необходимости с помощью другого человека накло-

ните устройство назад.

Выдавите палец

Fig. 12 (33)

снизу.

Нажмите амортизационную скобу

Fig. 12 (34)

в направ-

лении дверцы.

Снимите накладку

Fig. 12 (30)

Открутите узел амортизатора закрывания дверцы (2 шт.

Torx 15)

Fig. 12 (35)

Вытащите немного узел амортизатора закрывания двер-

цы, сдвиньте его в направлении дверной ручки и отведи-

те.

Отложите узел амортизатора закрывания двери в сто-

рону.

4.1.5 Снятие нижней двери

Закройте нижнюю дверь.

Для устройств без амортизатора закрывания двери:

Вытащите из опорного кронштейна и нижней дверцы

средний опорный палец

Fig. 13 (41)

Для устройств с амортизатором закрывания двери:

Вытащите средний опорный палец

Fig. 13 (41)

с шайбой

Fig. 13 (44)

из опорного кронштейна и нижней дверцы.

Для всех устройств

Пластмассовый колпачок

Fig. 13 (40)

снимите.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Откройте нижнюю дверь.

Снимите средний опорный кронштейн

Fig. 13 (42)

Движением вверх снимите нижнюю дверцу и отставьте

её в сторону.
