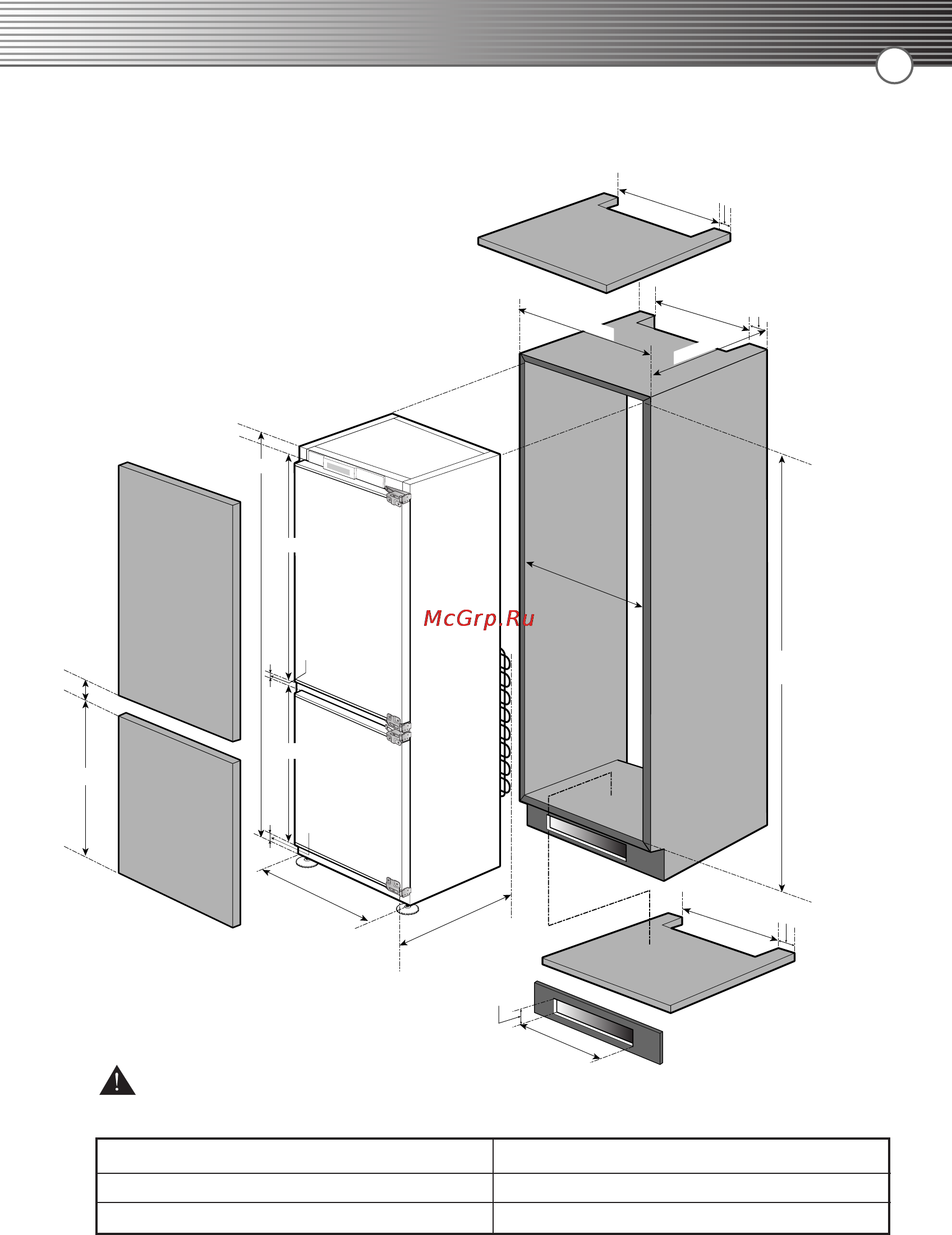

Smeg CB30PFNF [40/53] Габаритные размеры холодильника и мебели
![Smeg CB30PFNF [40/53] Габаритные размеры холодильника и мебели](/views2/1014848/page40/bg28.png)
150
Мин. 400 мм
Мин. 50 мм
600 мм
Мин. 400 мм
Мин. 50 мм
554 мм
545/560 мм
404 мм
51 мм
54,5 мм
39 мм
696 мм
5 мм
Мин. 400 мм
Мин. 50 мм
1017 мм
617 мм
(Внутренние размеры)
Свыше 1802 мм
1775 мм
(Внутренние размеры)
Свыше 560 мм
Мин. 580 мм
※ Толщина всех частей, показанных на
рисунке, не менее 15 мм.
※ Габаритные размеры мебели должны
соответствовать указанным на рисунке.
Толщина мебельного корпуса
18 мм
20 мм
Размеры дверцы мебели (морозильная камера)
699 мм
701 мм
Предупреждение
Размеры мебельных дверец меняются в зависимости от толщины мебели.
- Основной корпус мебели и мебельные дверцы должны быть отделены.
- Если дверца мебели слишком длинная для данного изделия, со временем
возможно ее провисание.
- Изделие следует устанавливать в проем точно выровненный по горизонтали и вертикали.
4.
Габаритные размеры холодильника и мебели
3828JD8684J(9_러시아) 2009.11.3 4:17 PM 페이지150
