Smeg CB30PFNF [52/53] Порядок установки
![Smeg CB30PFNF [52/53] Порядок установки](/views2/1014848/page52/bg34.png)

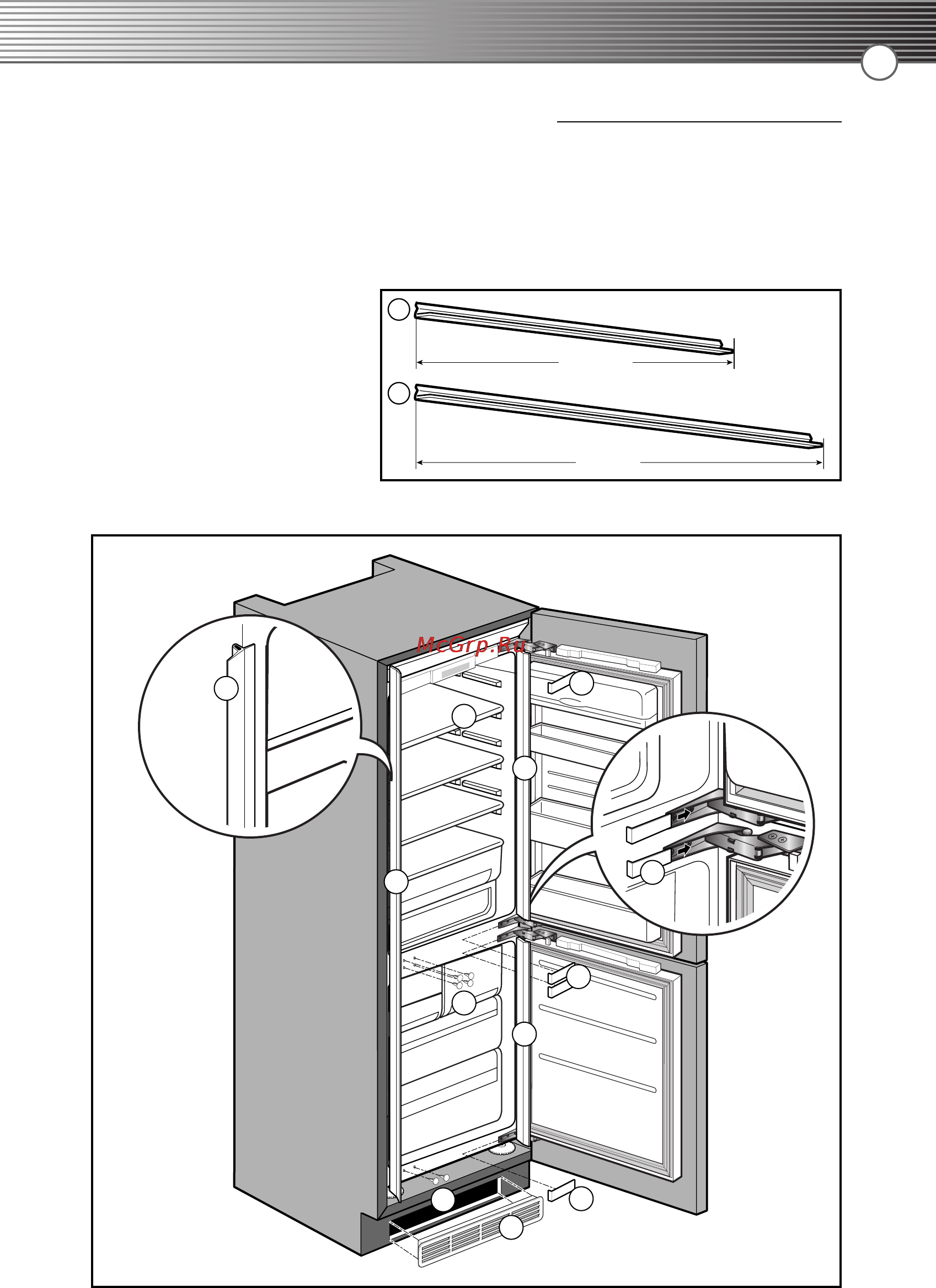

30. Вставьте переднюю крышку петли ⑫ в переднюю часть внутри петли (в 4 местах).
31. Вставьте крышку воздуховода ⑬ в прямоугольный проем.
32. Обрезав уплотнительную прокладку до нужного размера, установите ее, как
показано на рисунке.
Уплотнительную прокладку
нужно использовать для
стороны петли, а
уплотнительную прокладку
– для обратной стороны
петли.
33. Вставьте колпачковые
винты ⑪, как показано на рисунке (в 6 местах).
162
Сторона
холодильника
1676 мм
1800 мм
A
B
(Рис.22)
12
12
14
14
14
11
11
11
14
12
12
13
6. Порядок установки
6) Проверка установки и отделка
