161
27.

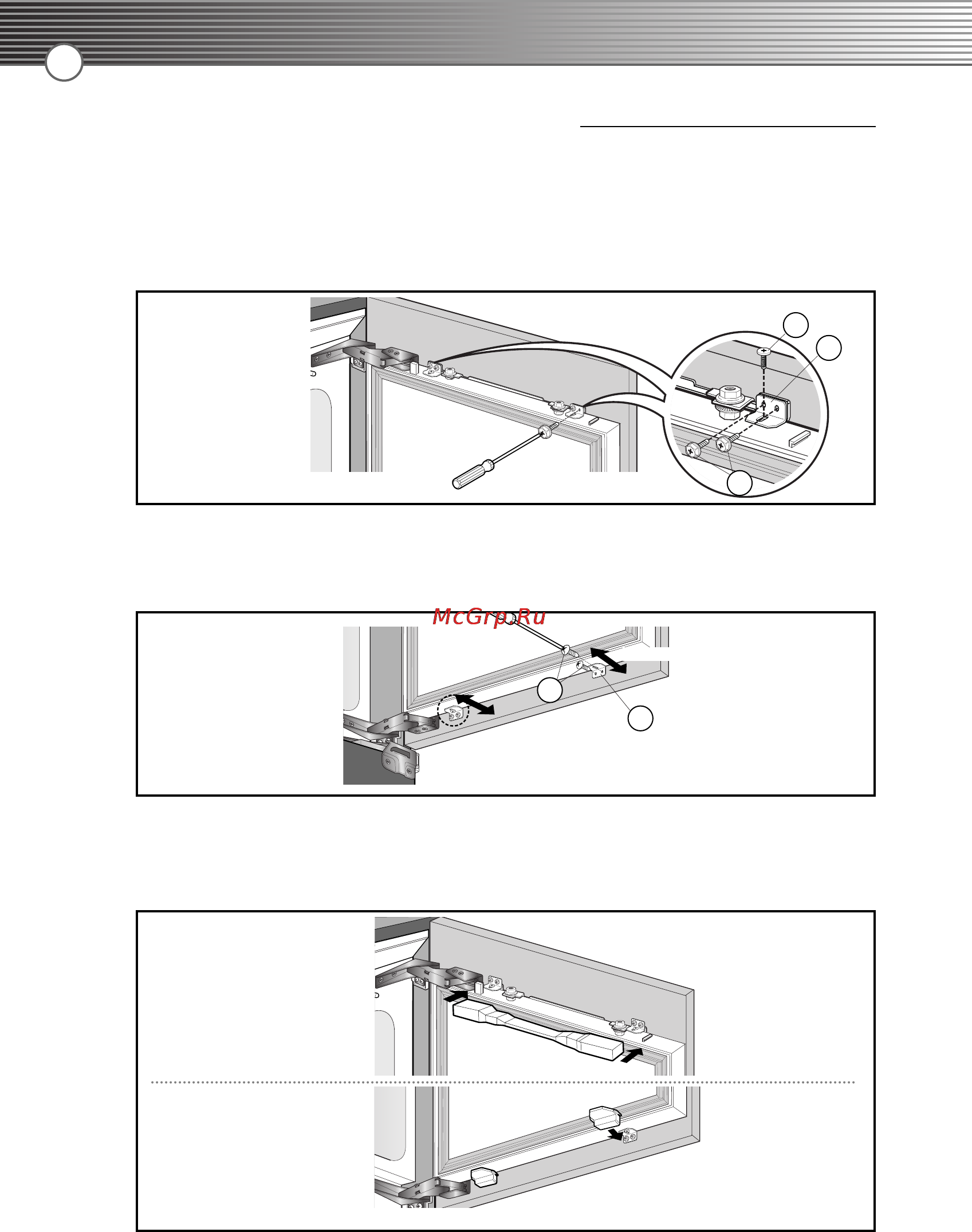

Разместив кронштейн регулировки глубины ④, как показано на рисунке, закрепите
его при помощи винтов регулировки петель ⓔ (в 2 местах), после чего закрепите
винтами для крепления верхнего кронштейна ⓒ (в 4 местах) (см. рис. 19).
(Рис.19)
(Рис.20)
(Рис.21)
Верхняя сторона
дверцы
холодильной
камеры
Нижняя сторона
дверцы холодильной
камеры
⑩
⑨
c
b
4
e
28. Вставив винты ⓑ (в 4 мечтах) в кронштейн регулировки глубины ③, прижмите
мебельную дверцу к мебельному корпусу, установив расстояние между ними в
4 мм (см. рисунки 12 и 20).
29. Установите крышку верхней скобы ⑩ на верхнюю сторону дверцы холодильной
камеры, после чего установите крышку кронштейна регулировки глубины ⑨ на
нижнюю сторону дверцы холодильной камеры (см. рисунок 21).
3
6. Порядок установки
5) Работы, связанные с дверцей морозильной камеры
Интервал по глубине
