Smeg CB30PFNF [43/53] Порядок установки
![Smeg CB30PFNF [43/53] Порядок установки](/views2/1014848/page43/bg2b.png)
153

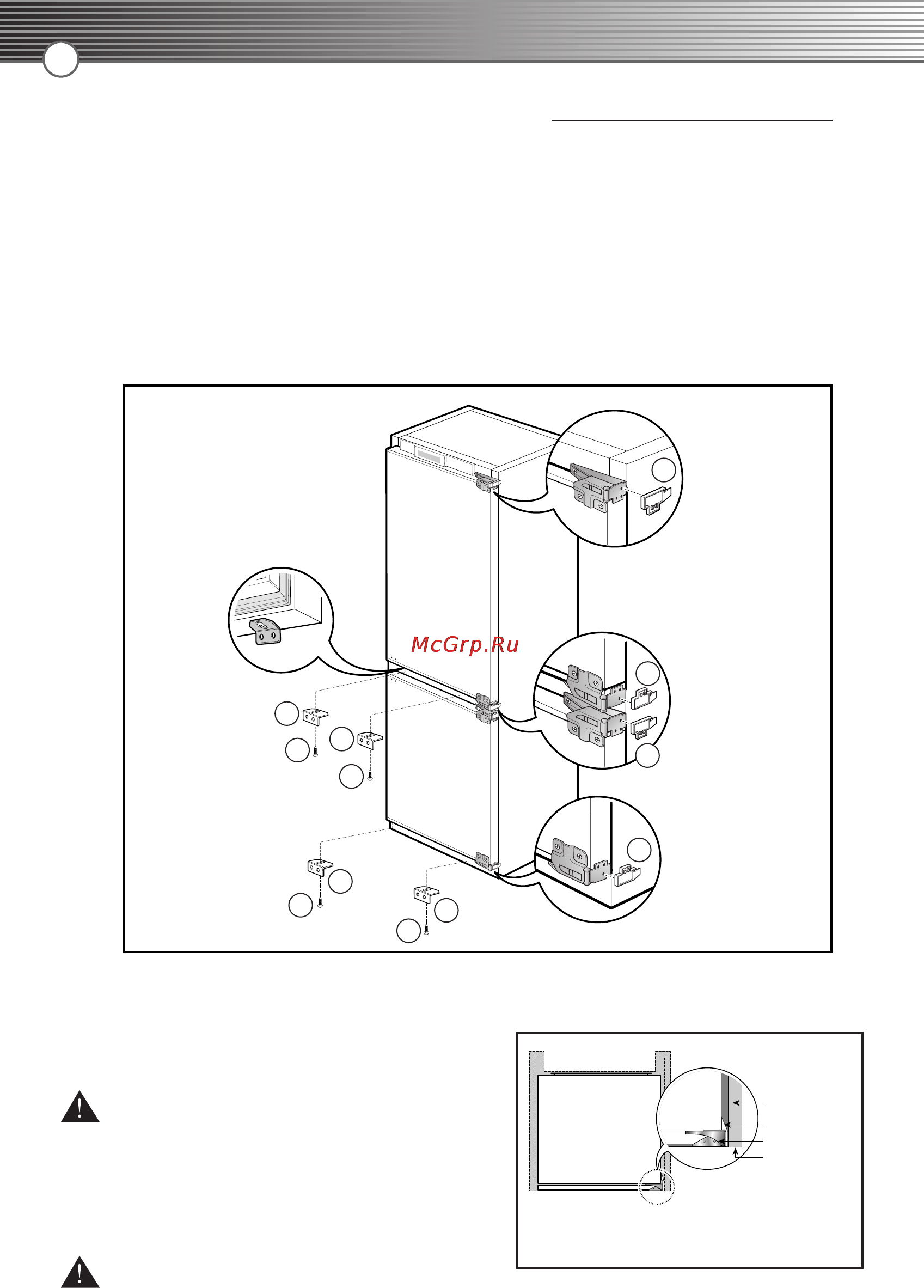

2. Вставьте стойку петли ② в петлю (в 4 местах), как показано на рисунке
ниже (см. рисунок 1). (Не следует вставлять стойку петли, если толщина
мебельного корпуса составляет 20 мм).
3. Наклоните холодильник назад и неплотно прикрепите скобы регулировки
глубины ③ к нижней стороне (в 2 местах) при помощи винтов для
крепления петли ⓔ, как показано на рисунке. (Процедура установки
дверец холодильной и морозильной камер такая же) (см. рис. 1).
4. Вытяните шнур питания с задней стороны
мебельного корпуса.
Следите за тем, чтобы шнур не был зажат
днищем холодильника при установке.
Повреждение шнура может привести к пожару.
5. Установите холодильник в мебельный корпус
так, чтобы конец стойки петли ② совпадал с
передней частью мебельного корпуса.
Работу следует выполнять, производя нажатие рукой
при вставке холодильника в мебельный корпус.
Мебельный корпус
Стойка петли ②
Петля
Передняя часть
мебельного корпуса
(Рис 1)
Верхняя поверхность
холодильника (чертеж в
горизонтальной проекции)
6. Порядок установки
1)
Подготовительная работа перед установкой холодильника
2) Работы после установки холодильника, связанные с корпусом
e
e
e
e
2
2
3
3
3
3
2
2
