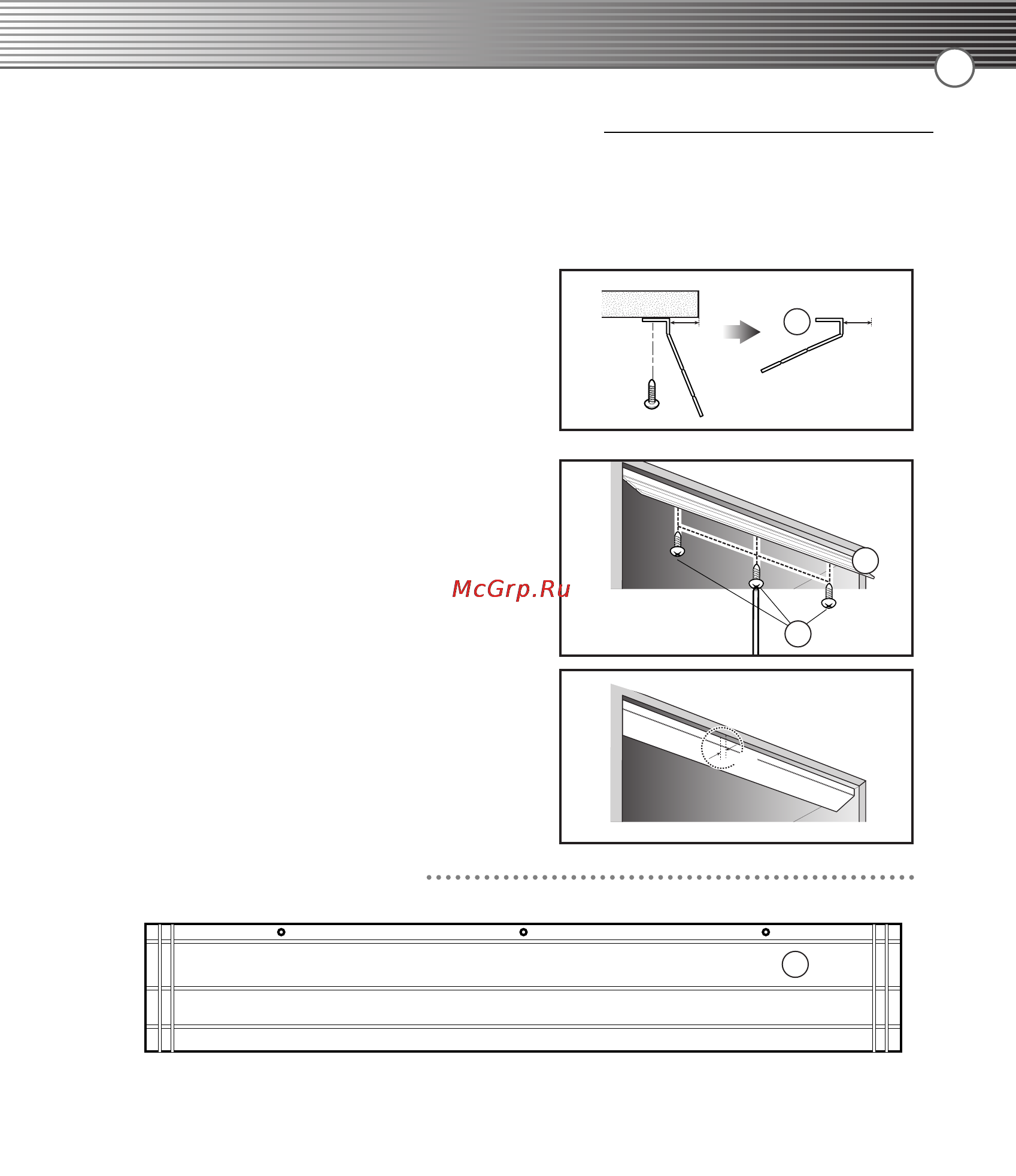

![Smeg CB30PFNF [42/53] Порядок установки](/views2/1014848/page42/bg2a.png)
152
1. Установка верхней крышки холодильника
①
.
※Справочный чертеж
Если дверца открывается направо
Обрезать по точке А при толщине
мебельного корпуса в 18 мм, по точке
В при толщине в 20 мм.
Если дверца открывается налево
Обрезать по точке А при толщине
мебельного корпуса в 18 мм, по точке В
при толщине в 20 мм.
1). Сначала сложите верхнюю крышку
холодильника
①
, как показано на
рисунке справа.
2) Прикрепите верхнюю крышку
холодильника
①
при помощи винтов
ⓑ
(в 3 местах). Винты должны
находиться в 45 мм от края
мебельного корпуса. (Если толщина
мебельного корпуса составляет 18
или 20 мм, перед установкой
изделия следует обрезать верхнюю
крышку холодильника
①
, как
показано на «справочном чертеже»).
6. Порядок установки
1)
Подготовительная работа перед установкой холодильника
A CDB
45 мм45 мм
45 мм
1
1
1
b
