156

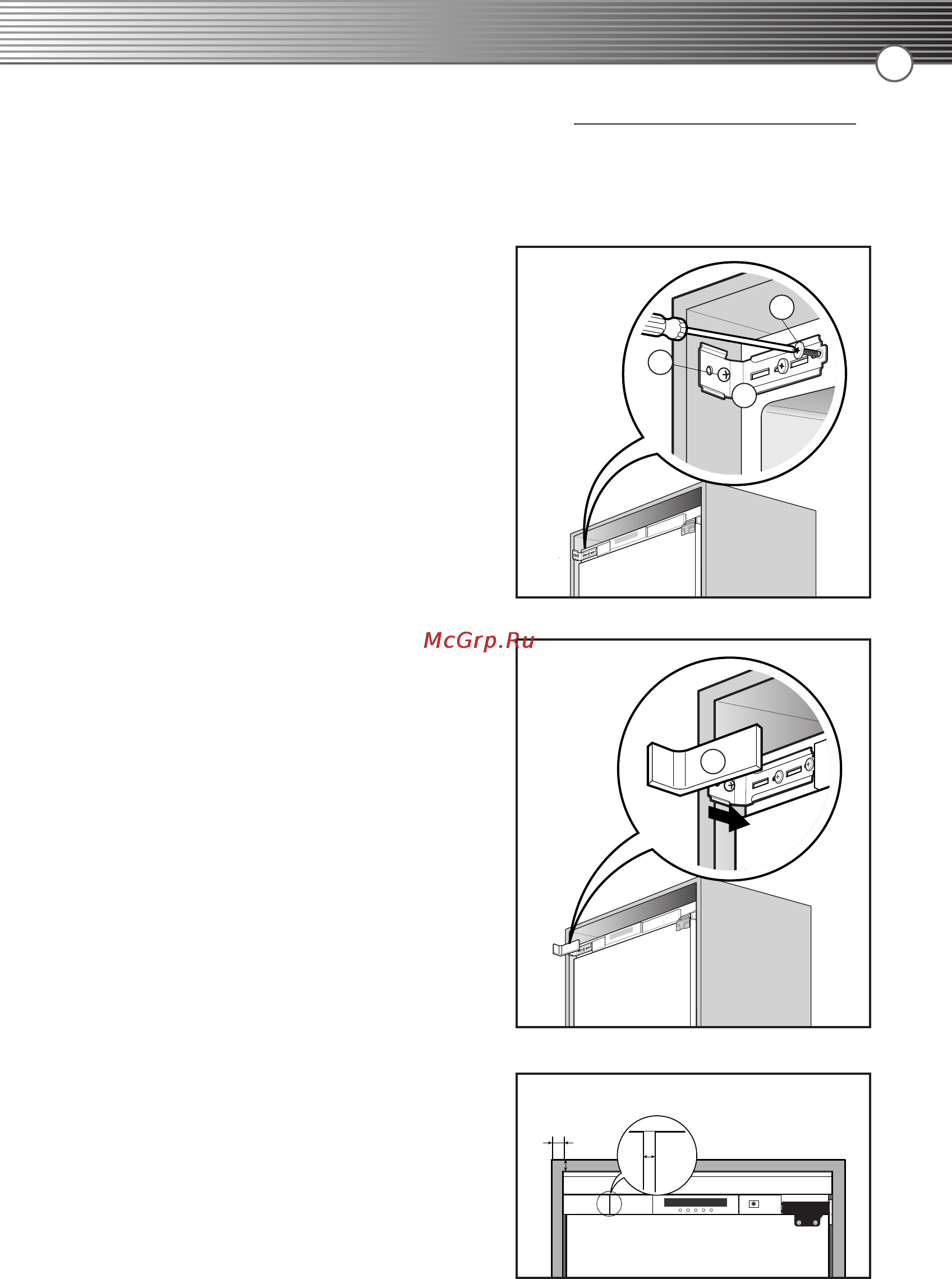

10. Откройте дверцу морозильной камеры и
поместите кронштейн петли ⑤ в левый
верхний угол холодильника.
Прикрепите его к мебельному корпусу
и холодильнику при помощи винтов ⓑ
(в 1 месте) и винтов для крепления
петлей ⓔ (в 2 местах) соответственно
(см. рис. 5).
11. Вставьте крышку кронштейна петли ⑥
с левой стороны и нажмите на нее
(см. рис. 6).
※ Для справки
Если толщина мебельного корпуса равна
15 мм, то между крышкой кронштейна
петли и дисплеем образуется проем
примерно в ⑥ мм.
• При толщине мебельного корпуса 18–20
мм, ширина проема составляет примерно
1 мм.
1 мм
Дисплей
15 мм
(Рис. 5)
(Рис. 6)
e
b
5
6
6. Порядок установки
2) Работы после установки холодильника, связанные с корпусом
