Руководство по быстрому началу

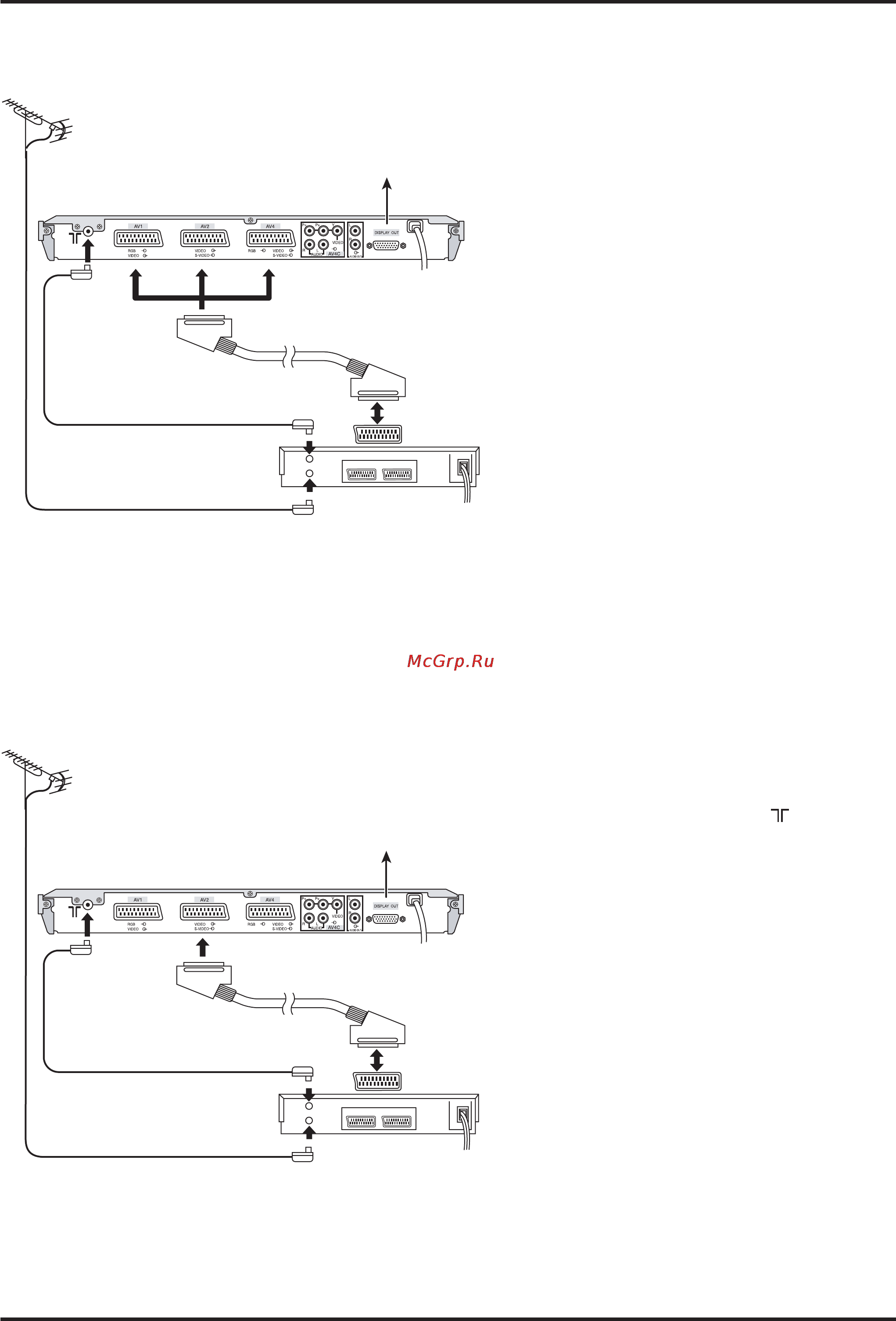

3. Подсоединение ресивера и видеомагнитофона с использованием кабелей Scart и RF
Антенна (в комп-
лект поставки
не входит)
Ресивер
К дисплею
Антенна
(входной
разъем)
Разъемы AV1, AV2,
AV4 Scart
Выходной разъем
антенны
Разъем
AV1 Scart
Кабель антенны
Входной разъем
антенны
Видеомагнитофон
Подключение RF
Подключите антенну к входному разъему “ан-
тенна” видеомагнитофона и кабель RF от вы-
ходного разъема “антенна” видеомагнитофо-
на к входному разъему “антенна” ресивера.
Подключение с помощью Scart
Видеомагнитофон также можно соединить с
ресивером, используя кабель Scart, если Ваш
видеомагнитофон оснащен разъемом Scart.
• Используйте разъем Scart AV1 ресивера для
подключения видеомагнитофона.
• Используйте разъем Scart AV2 ресивера для
подсоединения видеомагнитофона с разъе-
мом S-Video.
• Используйте разъем Scart AV4 ресивера для
подсоединения видеомагнитофона с разъе-
мом S-Video.
Примечания:
• Дополнительное оборудование и кабели в
комплект поставки не входят.
• Дальнейшую информацию по аудио/видео-
соединениям можно найти на стр. 39 и 40.
4. Подсоединение ресивера к видеомагнитофону типа Q-Link и с использованием кабе-
лей Scart и RF.
Антенна (в комп-
лект поставки
не входит)
Ресивер
К дисплею
Антенна
(входной
разъем)
Разъемы AV2 Scart
Выходной разъем
антенны
Разъем
AV1 Scart
Кабель антенны
Входной разъем
антенны
Видеомагнитофон
Подсоединение с помощью кабеля RF
Подключите антенну к входному разъему ан-
тенны видеомагнитофона, а кабель RF- от вы-
ходного разъема “антенна” видеомагнитофона
к входному разъему антенны (
) ресивера.
Подсоединение через Scart
Видеомагнитофон должен быть подключен к
разъему AV2 Scart ресивера, используя “мно-
гожильный” кабель Scart.
Примечания:
Если используется видеомагнитофон с
Q-Link, то разъем AV1 Scart видеомагнито-
фона должен быть подсоединен к разъему
AV2 Scart ресивера. Если Ваш видеомагни-
тофон не имеет Q-Link, обратитесь к инст-
рукции по эксплуатации видеомагнитофона.
Примечания:
• Дополнительное оборудование и кабели в
комплект поставки не входят.
• Дальнейшую информацию по аудио/видео-
соединениям см. на стр. 39 и 40.
• Дальнейшую информацию по видеомагнито-
фону и приемнику спутникового сигнала см.
на стр.8.
