8
Руководство по быстрому началу

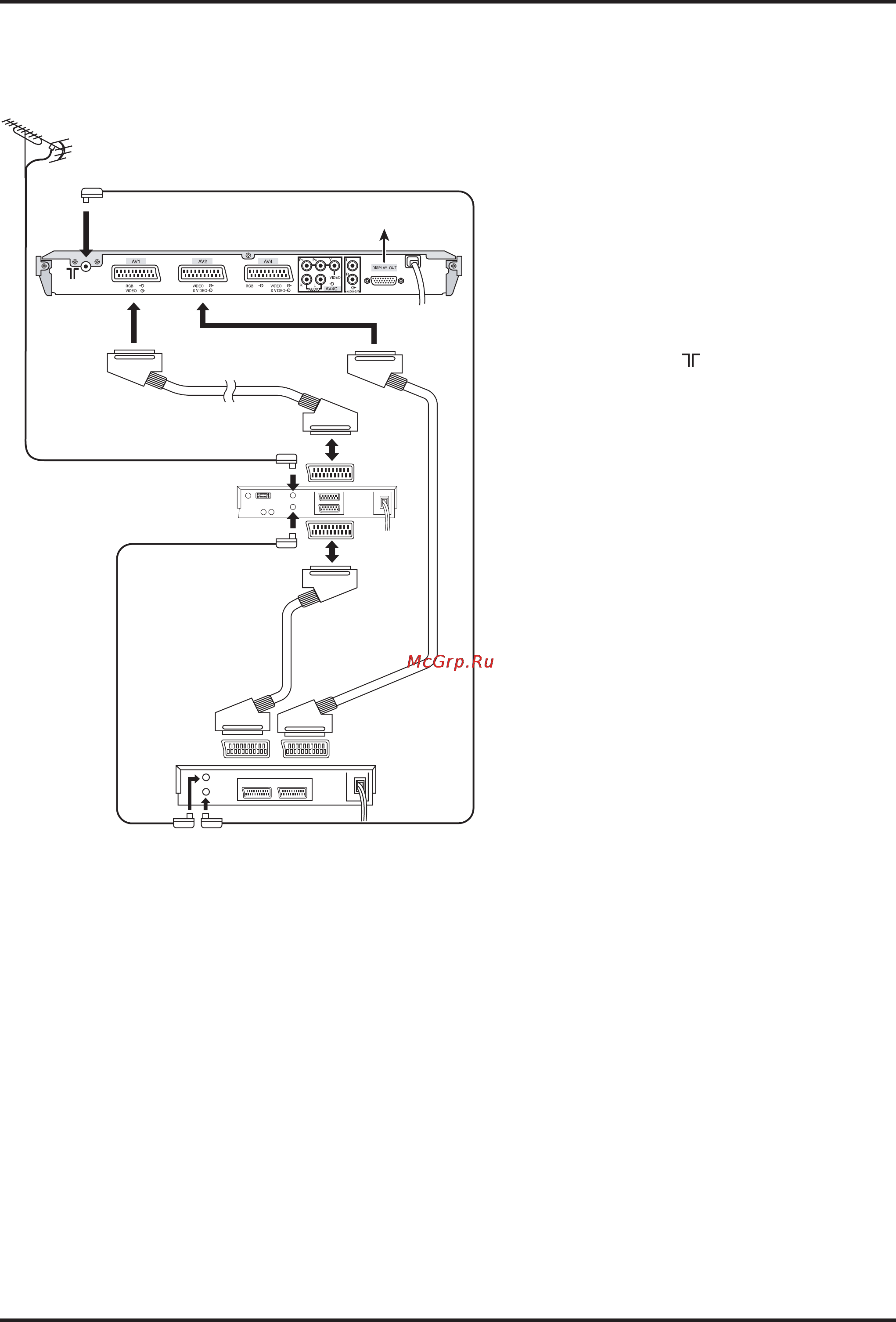

5. Подсоединение ресивера к видеомагнитофону типа Q-Link и к приемнику
спутникового вещания с использованием кабелей Scart и RF
Антенна (в комплект
поставки не входит)
Входной разъем
антенны
Ресивер
К дисплею
Разъем
Scart AV1
Разъем Scart AV2
Кабель
антенны
Входной разъем
антенны
Разъем
Scart
теле-
визора
Приемник спутни-
кового сигнала
Выходной
разъем антенны
Разъем
Scart
видео-
магни-
тофона
Разъем
Scart AV2
Разъем
Scart AV1
Входной
разъем
антенны
Выходной
разъем
антенны
Для правильного функционирования Q-Link ви-
деомагнитофона и приемника спутникового ве-
щания соединения должны быть выполнены,
как показано на схеме ниже.
Подсоединения с использованием кабеля RF
• Подсоедините кабель RF к входному разъему
“антенна” приемника спутникового сигнала.
Подсоедините кабель RF от выходного разъе-
ма антенны приемника спутникового сигнала
к входному разъему “антенна” видеомагнито-
фона.
• Подсоедините кабель RF от выходного разъе-
ма антенны видеомагнитофона к входному
разъему антенны (
) ресивера.
Подсоединение кабеля Scart
Для всех подсоединений должны использовать-
ся “многожильные” кабели Scart.
• Разъем Scart AV2 видеомагнитофона должен
быть подсоединен к разъему Scart видеомагни-
тофона на приемнике спутникового сигнала.
• Разъем Scart телевизора на приемнике спут-
никового сигнала должен быть подсоединен к
разъему Scart AV1 этого устройства.
Примечание.
Если используется видеомагнитофон с Q-Link,
то разъем Scart AV1 должен быть подсоединен
к разъему Scart AV2 ресивера. Если Ваш ви-
деомагнитофон не имеет Q-Link, обратитесь к
инструкции по эксплуатации Вашего видеомаг-
нитофона.
Примечания.
• Дополнительное оборудование и кабели в
комплект поставки не входят.
• Дальнейшая информация по аудио/видео-со-
единениям находится на стр. 39 и 40.
Видеомаг-
нитофон
