Стр. 10
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ РАБОТАЮЩИЙ
НАГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, А ТАКЖЕ
ПОДКЛЮЧЕННЫМ К СЕТИ ПИТАНИЯ
Техническое обслуживание (продолжение)
СВЕЧА ЗАЖИГАНИЯ
Выполняйте очистку и регулировку зазора каждые 600 часов
эксплуатации. При необходимости осуществляйте замену
свечи. После отсоединения очистите электроды проволочной
щеткой. Зазор должен составлять 3,5 мм.
ФОТОЭЛЕМЕНТ ТОПЛИВНЫЙ ФИЛЬТР
Фотоэлемент следует чистить не реже одного раза в сезон или
чаще, в зависимости от условий.
Для очистки используйте хлопчатобумажную ткань, смоченную
в воде или спирте. Для правильной установки фотоэлемента
см. рис. 17 и 18.

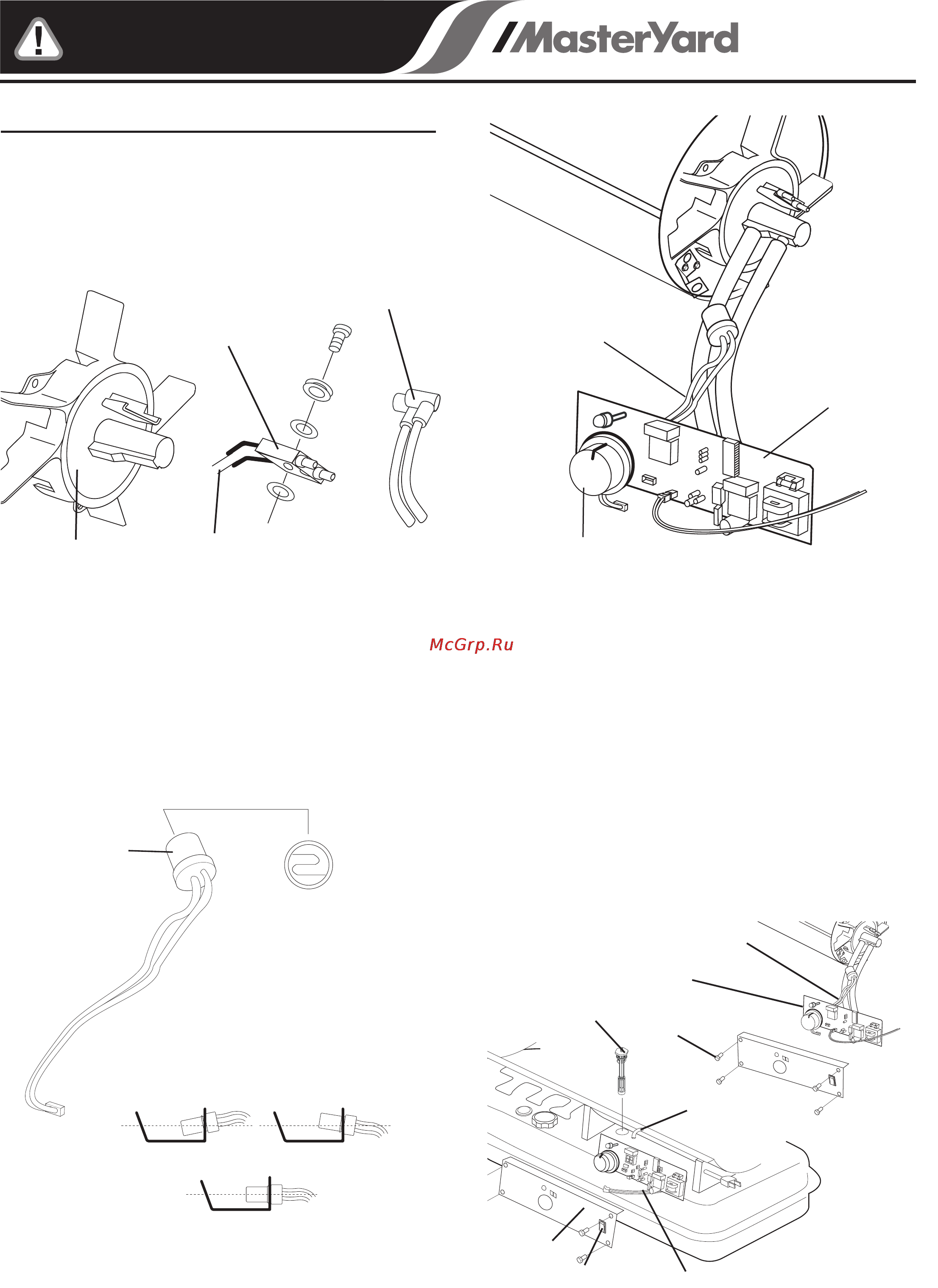

Рис 16. Замена свечи зажигания
Провод
зажигания
Головка горелки
Свеча зажигания
Зазор
Рис 17. Установка фотоэлемента
Фотоэлемент
Линза фотоэлемента
Установка фотоэлемента
1) Неправильно
2) Правильно
Рис 18. Положение фотоэлемента на
MH 14D/MH 21D
Провод
фотоэлемента
только MH 21D
Печатная
плата
Рис 19. Замена топливного фильтра
Боковая
крышка
Винт
Выключатель
Провод выклюсателя
Печатная плата
Топливный
фильтр
Провод фотоэлемента
Топливопровод
Топливный фильтр следует очищать не реже двух раз в
сезон, прополаскивая его в дизельном топливе или кероси-
не (рис. 19).
ПРИМЕЧАНИЕ: для снятия фильтра на моделях MH 14D,
MH 21D поверните его по часовой стрелке на 90°. Для
снятия фильтра на моделях MH 37D, MH 52D, MH 64D
поверните его против часовой стрелки на 90°.
При использовании дизельного топлива техническое
обслуживание необходимо выполнять более часто.
Отсутствие надлежащего обслуживания или использо-
вание загрязненного или старого топлива может приве-
сти к плохому сгоранию и образованию сажи.
