Стр. 7
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ РАБОТАЮЩИЙ
НАГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, А ТАКЖЕ
ПОДКЛЮЧЕННЫМ К СЕТИ ПИТАНИЯ
Эксплуатация (продолжение)
ПРИНЦИП РАБОТЫ
ПРИМЕЧАНИЕ: дизельное топливо или керосин следует
хранить в емкости с соответствующей маркировкой.
- Дизельное топливо или керосин должны храниться в хорошо
проветриваемом месте вдали от жилых помещений.
- ЗАПРЕЩАЕТСЯ использовать в качестве горючего бензин,
бензол, растворители (ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА).
- Запрещается хранить дизельное топливо или керосин под
прямым воздействием солнечного света и рядом с источника-
ми тепла.
- Запрещается использовать дизельное топливо или керосин,
хранившийся более одного сезона. С течением времени
топливо теряет свои свойства. СТАРОЕ ГОРЮЧЕЕ НЕ БУДЕТ
ХОРОШО СГОРАТЬ.
- Используйте дизельное топливо или керосин.
Топливная система: нагреватель оснащен воздушным
насосом, приводимым в действие от электродвигателя. Насос
нагнетает воздух по воздухопроводу, подсоединенному к
топливному баку, направляя топливо к жиклеру головки
горелки. Воздух смешивается с топливом и распыляется в
виде мелкодисперсного тумана в камере сгорания.
Быстрое зажигание пламени: трансформатор подает
высокое напряжение на свечу зажигания. Искра поджигает
топливовоздушную смесь, впрыскиваемую в камеру сгорания.
Система воздушного охлаждения: вентилятор с приводом
от двигателя нагнетает воздух вокруг и внутрь камеры сгора-
ния, где он нагревается и выдувается с передней стороны
камеры.
Температурное реле: нагреватель оснащен реле, выключаю-
щим пушку в случае превышения допустимой температуры.
При срабатывании реле обратитесь в сервисный центр.
Защита электрической цепи: система электрооборудования
оснащена прерывателем, предохраняющим ее от поврежде-
ния. При отключении нагревателя следует сначала проверить
предохранитель и заменить его при необходимости.
Датчик пламени: для контроля пламени в камере сгорания
используется фотоэлемент. В случае затухания пламени
датчик прерывает электрическую цепь и нагреватель отключа-
ется.
ЗАПРАВКА ТОПЛИВОМ
ВЕНТИЛЯЦИЯ
ЗАЛИВАТЬ ТОПЛИВО В ЗАКРЫТОМ ПОМЕЩЕНИИ
ЗАПРЕЩЕНО. ПОСТАВЬТЕ НАГРЕВАТЕЛЬ НА
РОВНУЮ ПОВЕРХНОСТЬ.
Первый запуск нагревателя желательно производить вне
помещения. При этом остатки смазочных материалов,
использованных при изготовлении оборудования, выгорят и
рассеются в окружающем воздухе. Начальный обжиг
должен выполняться не менее 10 минут.
Во избежание загрязнения воздуха используйте тепловую
пушку только в помещениях с достаточной вентиляцией.
На 100000 BTU/ч номинальной мощности необходимо
обеспечить не менее 2800 см2 пространства. Пример для
отопления помещения с помощью MH 64D:
- гараж на два автомобиля требуется приоткрыть дверь на
ширину 15 см;
- гараж на один автомобиль требуется приоткрыть дверь на
ширину 23 см.
ЗАПУСК ТЕПЛОВОГО НАГРЕВАТЕЛЯ
1. Заполните бак керосином до отметки «F» на указателе.
2. Плотно закройте крышку.
3. Вставьте вилку шнура в розетку сети. Длина удлинителя
должна составлять не менее 1,8 м.
Требования к шнуру удлинителя:
- 1,8 -3 м: провод 18 AWG (сечение)
- 3,4-30,4 м: провод 16 AWG
- 30,8-61 м: 14 AWG.
4. Установите необходимое значение температуры с
помощью регулятора термостата (только 21/37/52/64D).
Диапазон температур: 4,5 - 43°С. Поставьте выключатель в
положение «ON» (рис. 9). Включается нагреватель,
загорается лампа и датчик температуры (только 37/52/64).
ПРИМЕЧАНИЕ: показания датчика температуры:
- «LO» (ниже -18°С).

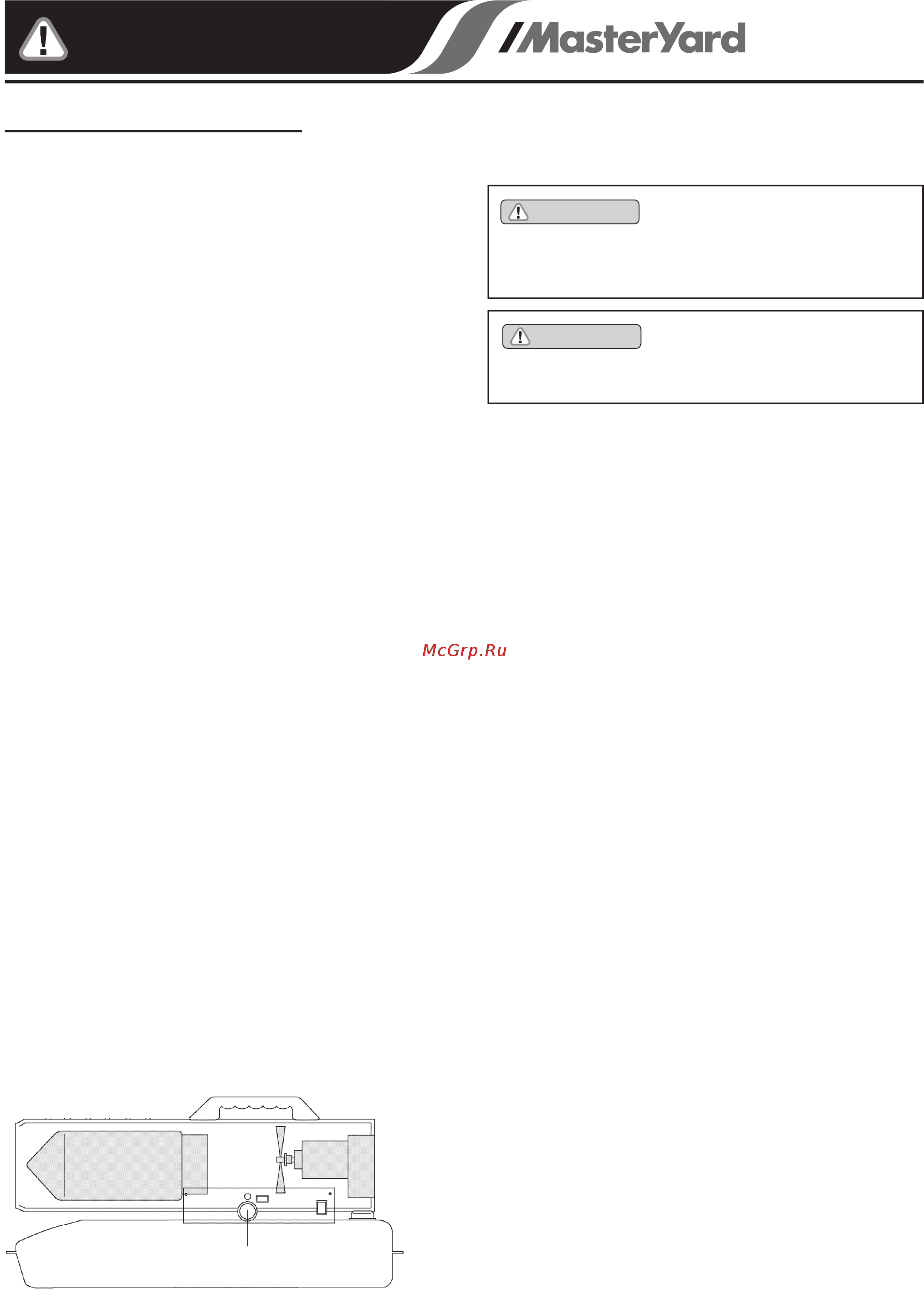

Рис 8. Принцип работы
Модель MH 14D не оснащена термостатом
ОСТОРОЖНО
ВНИМАНИЕ
ЗАПРЕЩАЕТСЯ ЗАЛИВАТЬ ТОПЛИВО, ПОКА
НАГРЕВАТЕЛЬ РАБОТАЕТ ИЛИ НАГРЕТ.
Дизельные
тепловые нагреватели
