Стр. 4
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ РАБОТАЮЩИЙ
НАГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, А ТАКЖЕ
ПОДКЛЮЧЕННЫМ К СЕТИ ПИТАНИЯ
Дизельные
тепловые нагреватели

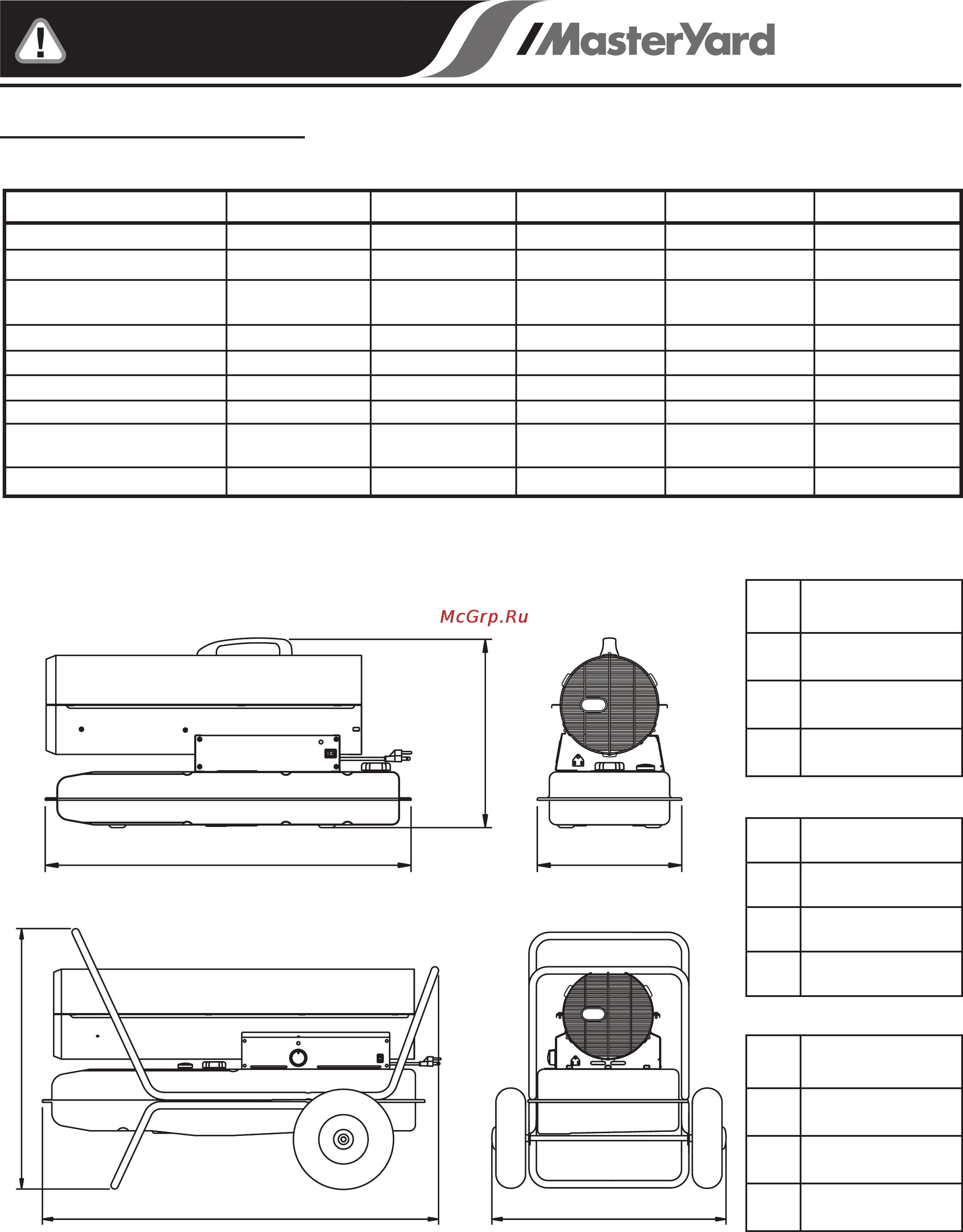

Технические характеристики
Модель MH 14D MH 21D MH 37D MH 52D MH 64D
Мощность, кВт 13.0 20.5 36.6 51.2 63.0
Расход топлива л/ч
1.32 2.0 3.6 5.07 6.17
Емкость топливного бака
(литры)
19 19 38 49 49
Давление насоса PSI/бар 3.0 / 0.21 3.7 / 0.26 4.5 / 0.31 6.5 / 0.45 8.0 / 0.55
Напряжение/сила тока 220 В/50 Гц 220 В/50 Гц 220 В/50 Гц 220 В/50 Гц 220 В/50 Гц
Сила тока А 1.4 1.5 2.3 2.7 2.8
Кол-во фаз
1
1 1 1 1
Габариты (Д x Ш x В)
76 x 34
x 39 cм
76 x 34
x 39 cм
94 x 55
x 64 cм
106 x 60
x 65 cм
106 x 60
x 65 cм
Чистый вес (кг) 12.7 12.7 23 26.3 27.7
ШД
В
ШД
В
Рис 3. Размеры нагревателей
Характеристики могут быть изменены без уведомления
MH 37D
В 64 cм
Д 94 cм
Ш 55 cм
MH 52D
MH 64D
В 65 cм
Д 106 cм
Ш 60 cм
MH 14D
MH 21D
В 39 cм
Д 76 cм
Ш 34 cм
