![MasterYard MH 21D [14/16] Схемы электрооборудования](/img/pdf.png)
MasterYard MH 21D [14/16] Схемы электрооборудования
![MasterYard MH 21D [14/16] Схемы электрооборудования](/views2/1150706/page14/bge.png)
Стр. 14
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ РАБОТАЮЩИЙ
НАГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, А ТАКЖЕ
ПОДКЛЮЧЕННЫМ К СЕТИ ПИТАНИЯ

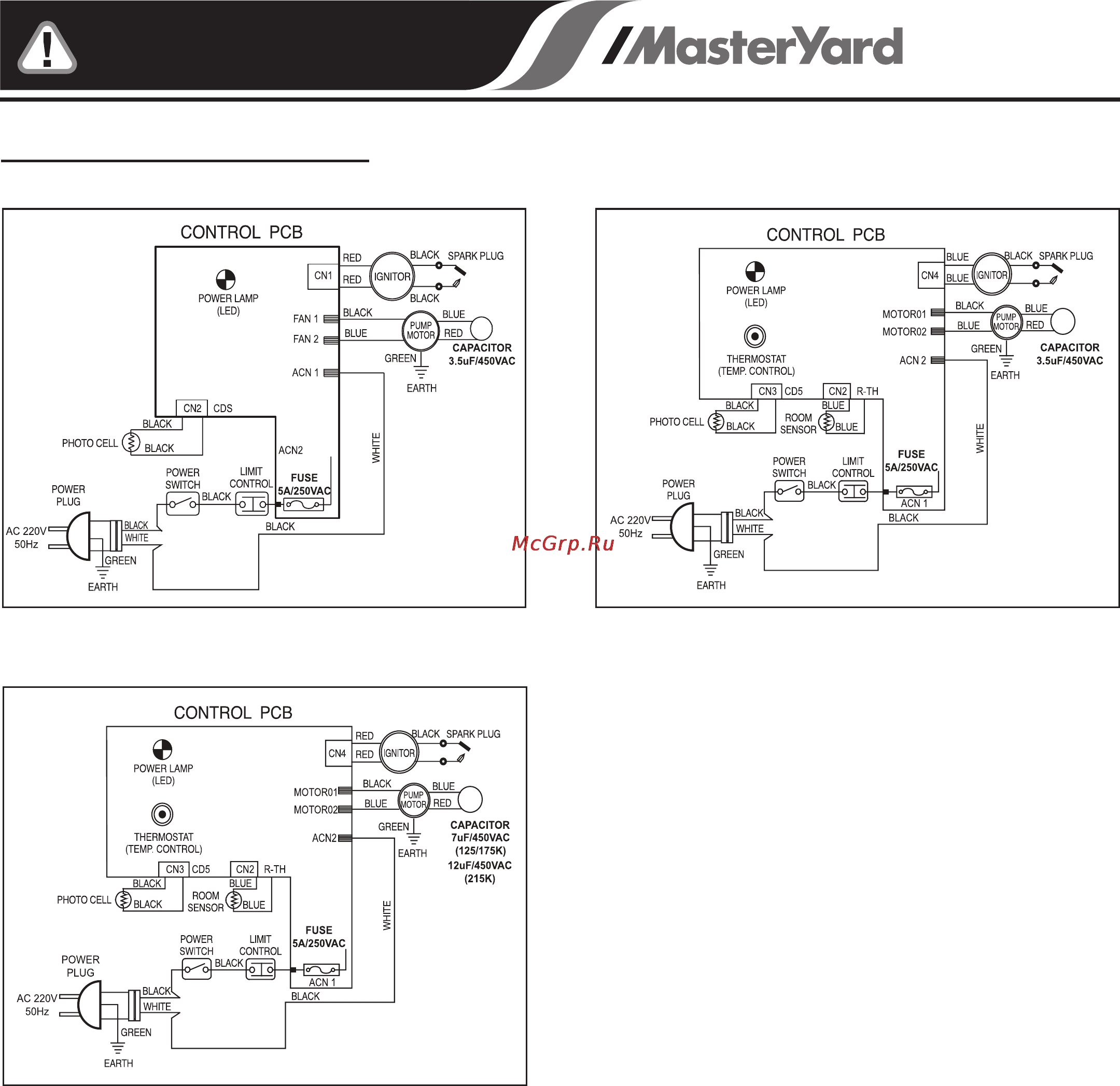

Схемы электрооборудования
Рис 22. MH 14D Рис 23. MH 21D
Рис 24. MH 37D, MH 52D, MH 64D
Дизельные
тепловые нагреватели
