Стр. 3
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ РАБОТАЮЩИЙ
НАГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, А ТАКЖЕ
ПОДКЛЮЧЕННЫМ К СЕТИ ПИТАНИЯ
Дизельные
тепловые нагреватели
Техника безопасности (продолжение)
Конструктивные особенности
Опасная ситуация, которая в
случае несоблюдения инструкций
приводит к серьезной травме или
смертельному исходу.
Потенциально опасная ситуация,
которая в случае несоблюдения
инструкций может привести к
серьезной травме или смертель-
ному исходу.
ОПАСНО
ОСТОРОЖНО
Потенциально опасная ситуация,
которая в случае несоблюдения
инструкций может привести к
травме.
ВНИМАНИЕ
- ЗАПРЕЩАЕТСЯ выполнять заправку, пока нагреватель
работает или не успел остыть. Устройство нагревается до
высокой температуры.
- Держите легковоспламеняющиеся материалы на безопас-
ном удалении.
- Не закрывайте отверстия нагревателя для входа/выхода
воздуха.
- ЗАПРЕЩАЕТСЯ прикасаться к разогретому нагревателю.
- ЗАПРЕЩАЕТСЯ осуществлять транспортировку пушки с
топливом в баке.
- Нагреватель, оборудованный термостатом, может вклю-
читься в любой момент.
- Ставьте нагреватель на ровную и устойчивую поверхность.
- Не допускайте к пушке детей и животных.
- Емкости с топливом следует хранить на расстоянии не
менее 7,5 м от нагревателей, генераторов и других источни-
ков огня.

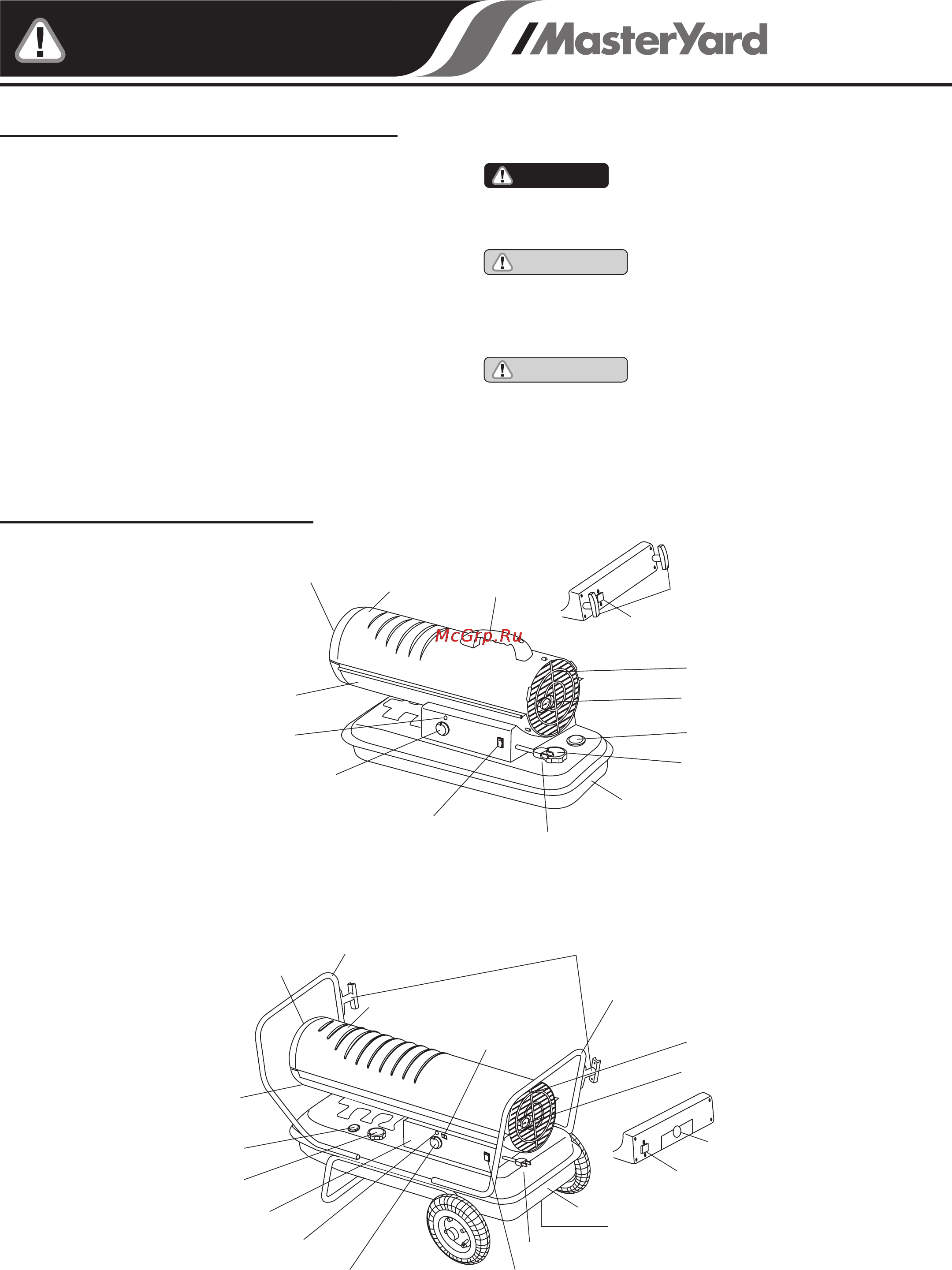

Рис 2. Модели MH 37D, MH 52D, MH 64D
Рис 1. Модели MH 14D, MH 21D
Указатель уровня топлива
Крышка топливного бака
Боковая крышка
Лампа
Лампа
Кнопка термостата
Кнопка термостата
(только МН 21D)
Выключатель
Выключатель
Шнур питания
Шнур питания
Сливная пробка
Топливный бак
Топливный бак
Штепсельный разъем
(220В/5А без предохранителя)
Ящик
Датчик давления
Решетка вентилятора
Датчик давления
Решетка вентилятора
Крышка топливного бака
Указатель уровня топлива
Задняя рукоятка
Передняя рукоятка
Накрутка для удлинителя
Накрутка для удлинителя
Нижняя часть корпуса
Нижняя часть корпуса
Верхняя часть
корпуса
Верхняя часть
корпуса
Рукоятка
Отверстие выпуска
горячего воздуха
Отверстие выпуска
горячего воздуха
Штепсельный разъем
(220В/5А без предохранителя)
Цифровой
температурный
датчик
