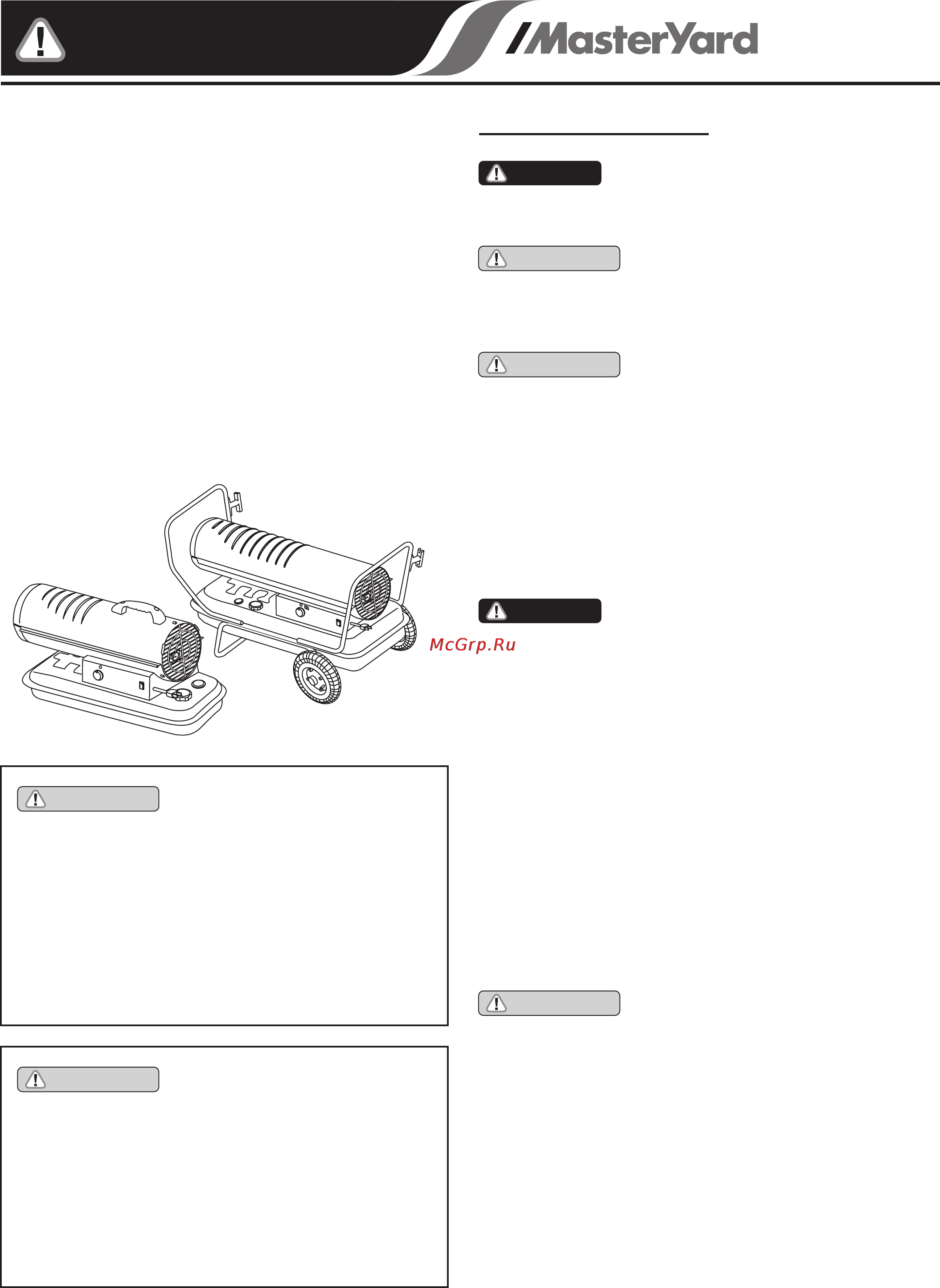

Стр. 2
Горючие вещества, такие как строительные мате-
риалы, бумага или картон, следует держать на
безопасном удалении от пушки. Запрещается
использовать нагреватель в местах, где содержат-
ся бензин, растворители, частицы пыли или
химикаты неизвестного происхождения. Данный
нагреватель использует воздух (кислород) из
окружающей среды. Для нормального горения и
вентиляции следует обеспечить доступ необходи-
мого объем воздуха. См. раздел «Вентиляция».
ЗАПРЕЩАЕТСЯ ОСТАВЛЯТЬ РАБОТАЮЩИЙ
НАГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА, А ТАКЖЕ
ПОДКЛЮЧЕННЫМ К СЕТИ ПИТАНИЯ
Дизельные
тепловые нагреватели
ВНИМАНИЕ
Техника безопасности
Общий вид
Технические характеристики
Распаковка
Сборка
Эксплуатация
Топливо
Принцип работы
Вентиляция
Длительное хранение
Техническое обслуживание
Детальный чертеж
Список запасных частей
Схема электрооборудования
Устранение неисправностей
2-3
3
4
5
5-6
6-8
6
7
7
8
9-11
12
13
14
15
......................................
........................................................
...........................
........................................................
...............................................................
....................................................
.............................................................
...............................................
.......................................................
......................................
.............................
............................................
..................................
..........................
...........................
СОДЕРЖАНИЕ
Опасность возгорания, ожогов
и взрыва.
Запрещается эксплуатировать оборудование, не
ознакомившись и усвоив инструкции руководства.
Их несоблюдение может привести к несчастному
случаю. К эксплуатации нагревателя разрешается
допускать только лиц, усвоивших правила и
инструкции.
Оборудование не предназначено для использова-
ния в жилых помещениях и автомобилях.
ВНИМАНИЕ
Техника безопасности
Опасная ситуация, которая в
случае несоблюдения инструкций
приводит к серьезной травме или
смертельному исходу.
Отравление угарным газом
может привести к
смертельному исходу.
Человек способен безопасно переносить наличие в воздухе
небольшого объема окиси углерода, но при этом необходимо
обеспечить достаточную вентиляцию. Первые признаки
отравления угарным газом напоминают заболевание гриппом.
Могут появиться следующие симптомы:
головная боль, головокружение, раздражение слизистой
носа и органов зрения, сухость во рту, боль в горле
Для достижения максимальной производительности в
качестве топлива рекомендуется использовать керосин. В
случае отсутствия керосина можно использовать дизельное
топливо, в результате сгорания которого образуется большее
количество вредных веществ, следовательно, необходимо
обеспечить достаточную вентиляцию. При использовании
дизельного топлива техническое обслуживание необходи-
мо выполнять более часто.
- Тепловой нагреватель разрешается использовать только в
помещениях с достаточной вентиляцией. На 100000 BTU/ч
номинальной мощности необходимо обеспечить не менее
2800 см2 пространства.
- Лицам с заболеваниями дыхательной системы рекомендует-
ся обратиться к врачу перед эксплуатацией нагревателя.
- Появление симптомов отравления угарным газом указывает
на неисправность оборудования. Обеспечьте доступ свежего
воздуха. Обратитесь в сервисный центр. Некоторые люди,
такие как беременные женщины, лица с сердечными и
легочными заболеваниями или находящиеся под воздействи-
ем алкоголя, особенно чувствительны угарному газу.
- ЗАПРЕЩАЕТСЯ использовать в качестве горючего бензин,
бензол, растворители (ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА).
Потенциально опасная ситуация,
которая в случае несоблюдения
инструкций может привести к
серьезной травме или смертель-
ному исходу.
ОПАСНО
ОПАСНО
ОСТОРОЖНО
Риск загрязнения воздуха!
ОСТОРОЖНО
Потенциально опасная ситуация,
которая в случае несоблюдения
инструкций может привести к
травме.
ВНИМАНИЕ
В данном руководстве описывается тепловой нагреватель с
прямым обогревом, работающий на дизельном топливе или
керосине. Используется главным образом для временного
отопления строящихся или ремонтирующихся зданий.
«Прямой обогрев» означает, что все продукты горения посту-
пают в отапливаемое пространство. Нагреватель с КПД 98%
образует небольшое количество угарного газа, являющегося
токсичным веществом.
