KRAMER ELECTRONICS, LTD.10
Подсоединение SID-X1N
5 ПОДСОеДИненИе SID-X1N
Обязательно отключите питание всей аппаратуры, прежде чем приступить
к подсоединению SID-X1N. После завершения подсоединений SID-X1N
подключите его к электросети, а затем подайте электропитание на осталь-
ную аппаратуру.
!

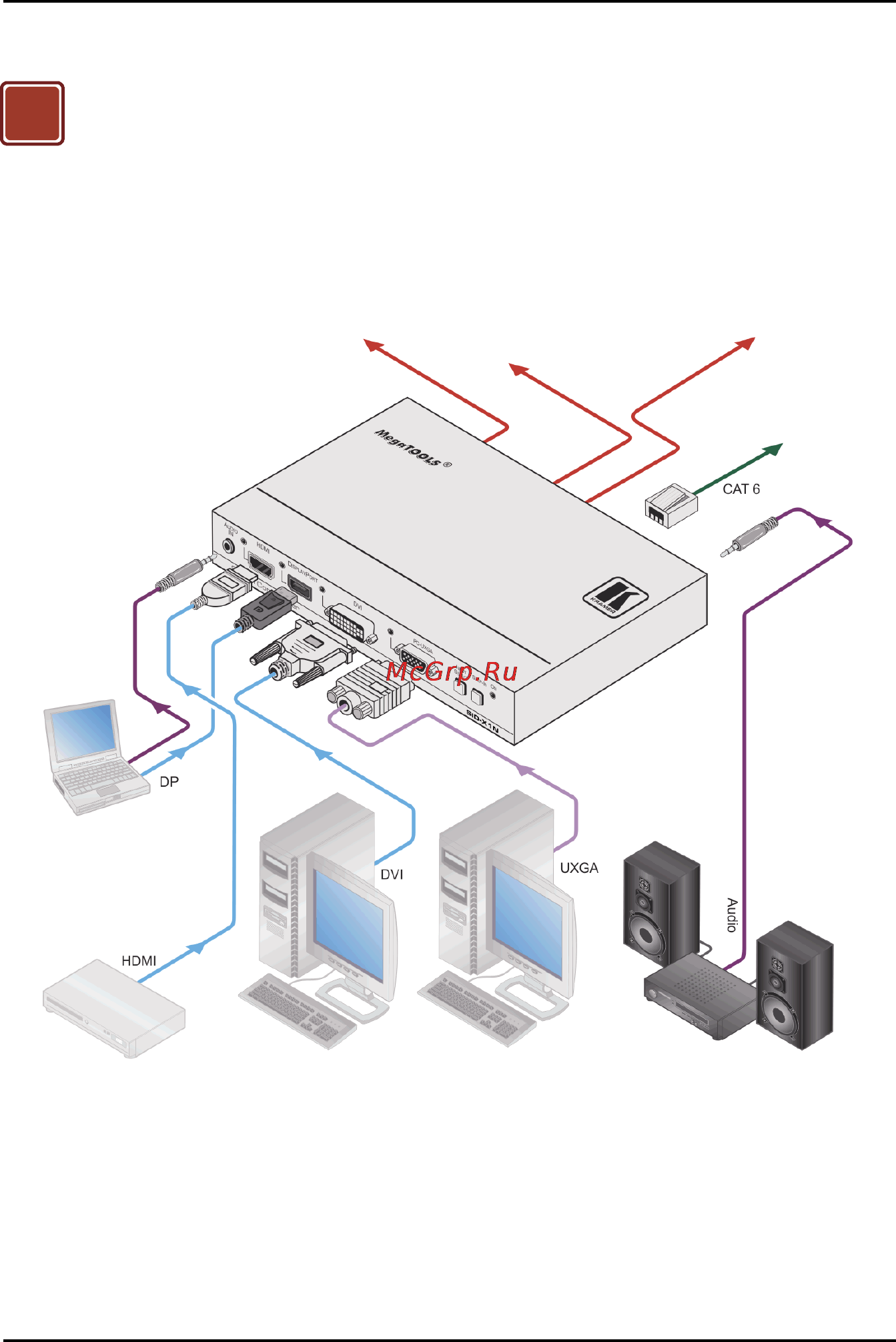

Рис. 3. Подсоединение передатчика сигналов в кабель витой пары и панели управления
SID-X1N
На светодиодный индикатор
и переключатель выбора
удаленного входа
Усилитель мощности с
акустической системой
На светодиодный индикатор
удаленного входа
На светодиодный индика-
тор и переключатель дис-
танционного управления
На VP-81SIDN
Источник
сигнала
DVD-проигрыватель
Источник
сигнала
Источник сигнала
VGA / ноутбук
Аудиосигнал
