KRAMER ELECTRONICS, LTD.12
Подсоединение SID-X1N
12
5.1 Подключение переключателя дистанционного управления и
светодиодного индикатора
Имеется возможность подключения переключателя дистанционного
управления замыканием контактов, что позволяет управлять входами
подключенного коммутатора, а также подсоединения светодиодных инди-
каторов дистанционного управления к блоку съемных клемм REMOTE
STEP-IN, расположенному на задней панели прибора SID-X1N.

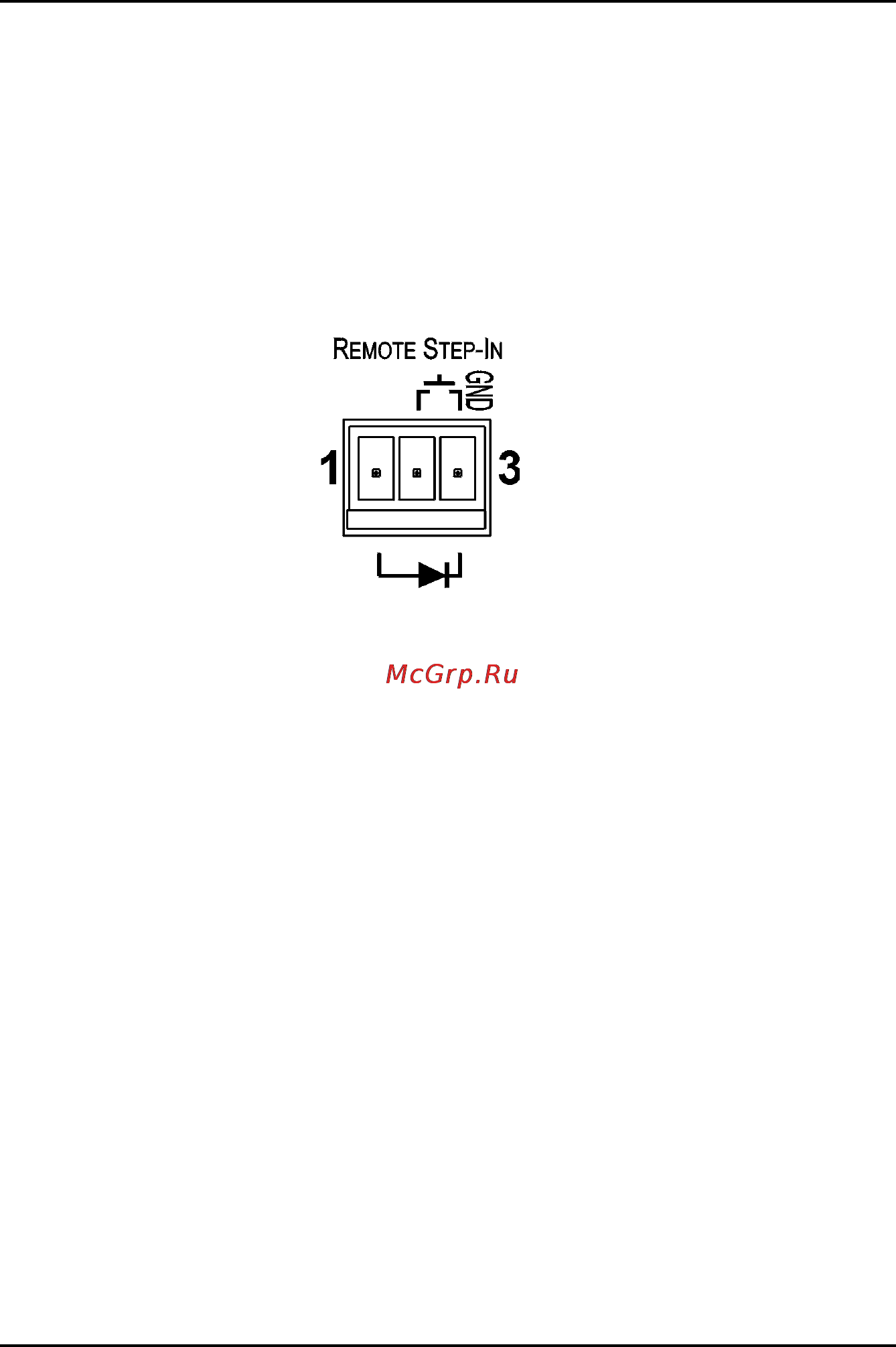

На рис. 4 показано соединение блока съемных клемм с переключателем и
светодиодным индикатором.
Рис. 4. Подсоединение переключателя дистанционного управления и светодиодного
индикатора
Чтобы подсоединить переключатель и светодиодный индикатор в соот-
ветствии с примером, показанным на рис. 4, действуйте в следующем
порядке:
1. Соедините контакты 2 и 3 блока съемных клемм с переключателем
дистанционного управления.
2. Соедините контакт 1 блока съемных клемм с анодом светодиодного
индикатора переключателя дистанционного управления.
3. Соедините контакт 3 блока съемных клемм с катодом светодиодного
индикатора переключателя дистанционного управления.
