Подсоединение SID-X1N

Чтобы подсоединить светодиодные индикаторы, действуйте в следующем

порядке:

1. Соедините контакт 1 блока съемных клемм с анодом дистанционного

светодиодного индикатора HDMI.

2. Соедините контакт 2 блока съемных клемм с анодом дистанционного

светодиодного индикатора DP.

3. Соедините контакт 3 блока съемных клемм с анодом дистанционного

светодиодного индикатора DVI (см. пример на рис. 7).

4 Соедините контакт 4 блока съемных клемм с анодом дистанционного

светодиодного индикатора UXGA.

5. Соедините контакт 5 блока съемных клемм с катодом каждого из све-

тодиодных индикаторов.

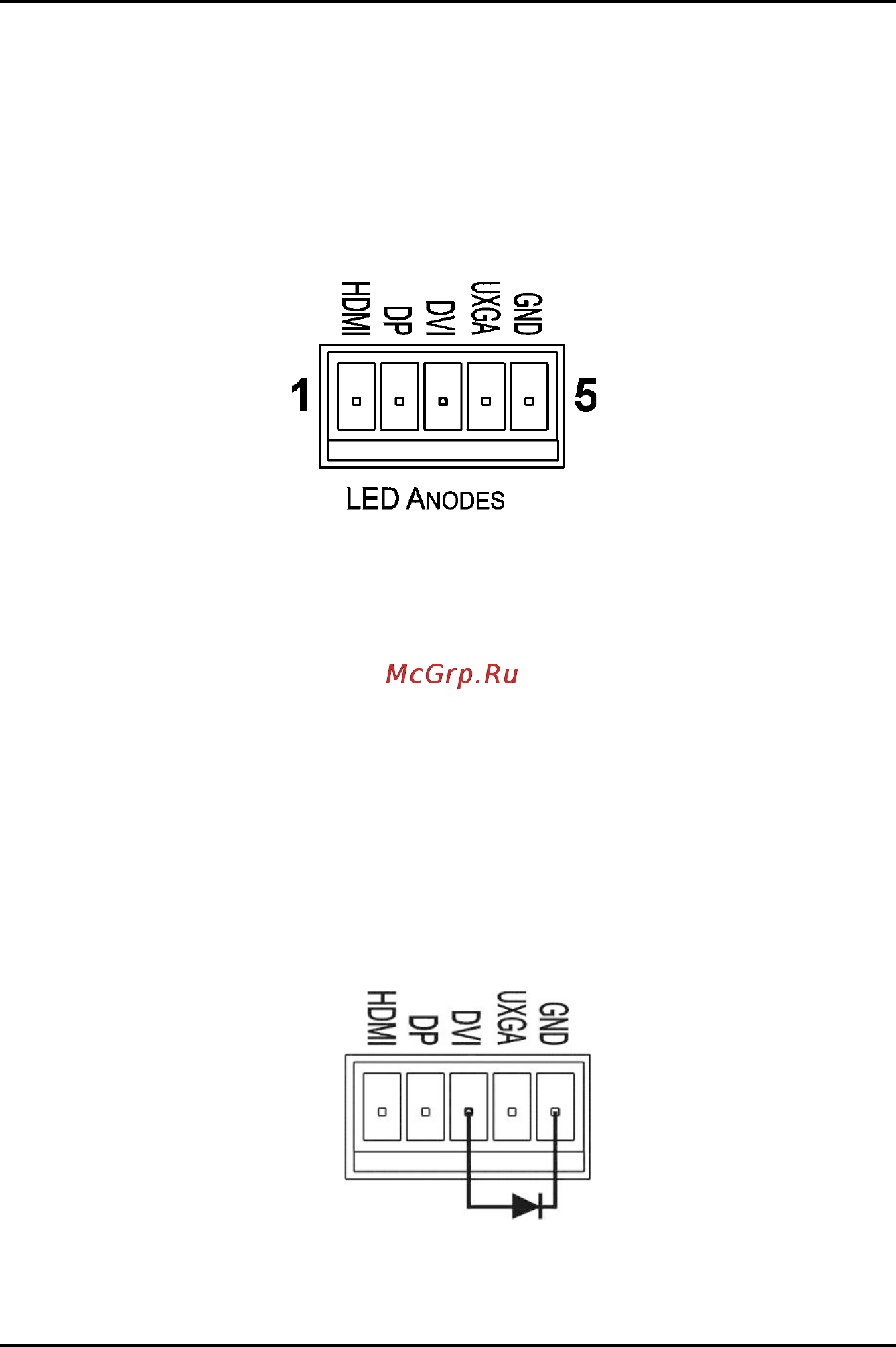

Рис. 7. Пример подсоединения светодиодного индикатора дистанционного контроля

выбора входов для входа DVI

Рис. 6. Подсоединение светодиодных индикаторов дистанционного контроля выбора

входов

5.3 Подключение светодиодных индикаторов дистанционного

контроля выбора входов

Имеется возможность подсоединения светодиодных индикаторов к блоку

съемных клемм LED, расположенному на задней панели прибора SID-X1N,

для индикации выбранного входа.

На рис. 6 показано соединение блока съемных клемм со светодиодными

индикаторами.
