Разделка разъемов входа / выхода витой пары типа RJ-45

9 РАзДеЛКА РАзъеМОВ ВхОДА /

ВыхОДА ВыТОй ПАРы ТИПА rJ-45

Таблица, приведенная ниже, и рис. 9 определяют разделку при исполь-

зовании прямого кабеля с разъемами RJ-45 (следует иметь в виду, что

при использовании кабеля на основе экранированной витой пары (STP)

заземляющий экран кабеля должен быть подсоединен / распаян к экрану

разъема).

            







 

1 Оранжевый/Белый

2 Оранжевый

3 Зеленый/Белый

4 Синий

5 Синий /Белый

6 Зеленый

7 Коричневый /Белый

8 Коричневый

Пара 1 4 и 5

Пара 2 1 и 2

Пара 3 3 и 6

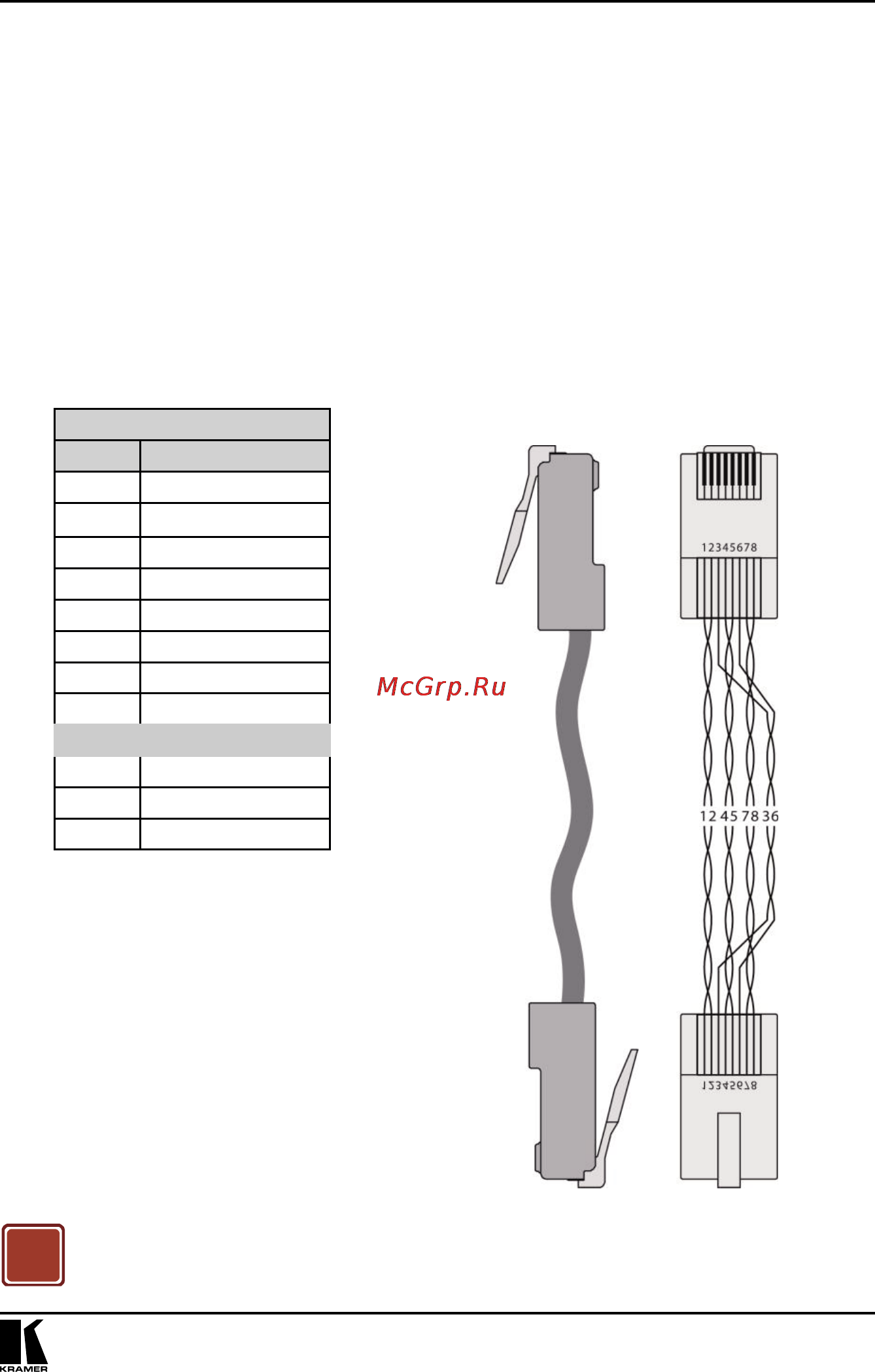

Рис. 9. Разделка разъема витой пары

Осторожно! Использование неправильно разделанного кабеля витой пары

может привести к выходу прибора из строя!
