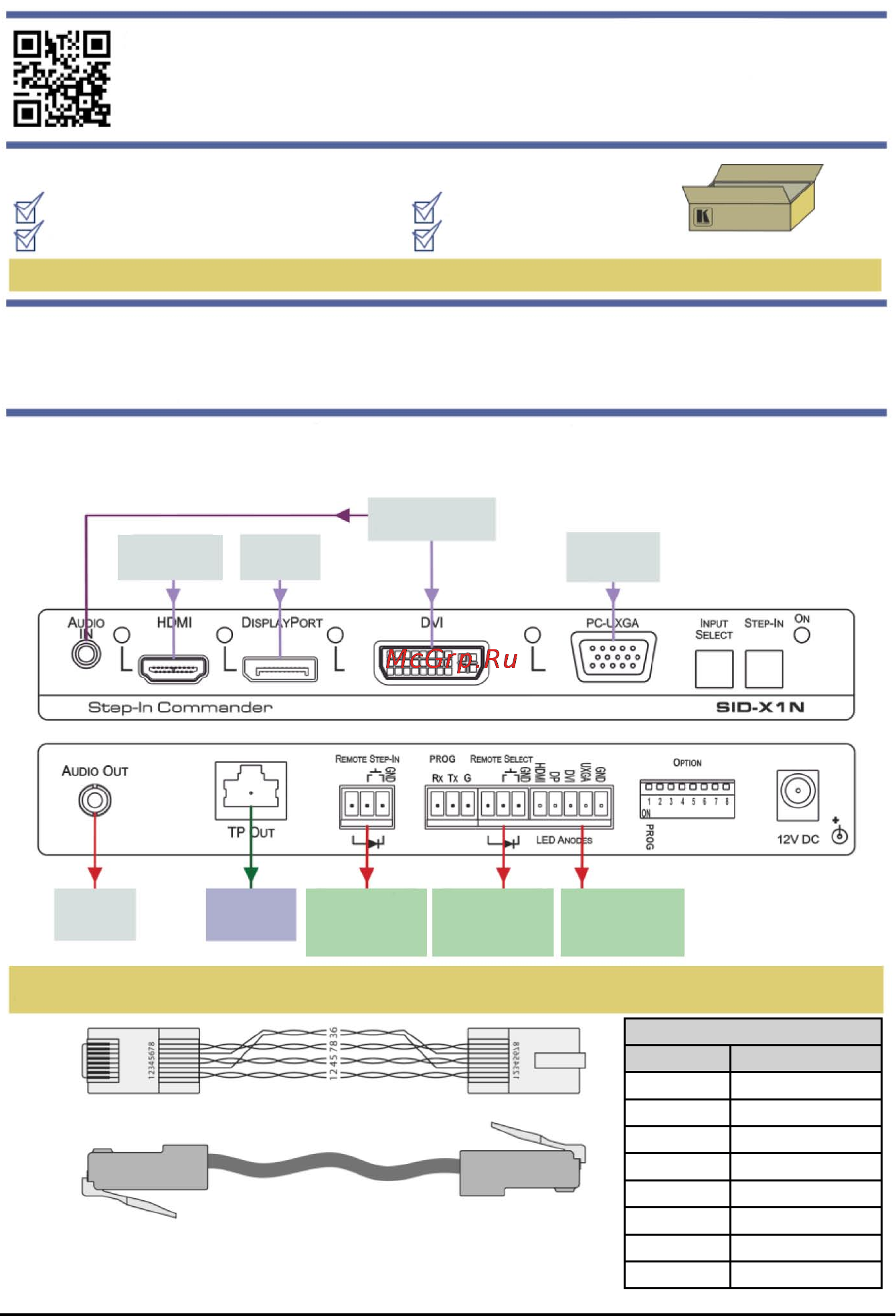

Краткое руководство по эксплуатации SID-X1N
На данной странице приведены основные сведения по установке и началу эксплуатации прибора
SID-X1N. Подробнее см. в руководстве по эксплуатации SID-X1N. Последнюю версию руководства
можно загрузить на сайте http://www.kramerelectronics.com/support/product_downloads.asp.
Можно также отсканировать QR-код, помещенный слева.
4 резиновые ножки
1 краткое руководство по эксплуатации
Шаг 2: Установите прибор SID-X1N
Разместите устройство на полке или вмонтируйте его в стойку с помощью опционального адаптера для монтажа в стойку RK-T2B.
Источник
сигнала VGA
Д
ля достижения наилучших результатов пользуйтесь для подключения AV-аппаратуры к SID-X1N только высококачественными кабелями производства
компании Kramer. Оптимальная дистанция и качество обеспечиваются при использовании свободного от фазового сдвига кабеля на основе экранирован-
ной витой пары (STP), например, Kramer BG-DGKat623 или BG-DGKat7a23
Передатчик и панель управления коммутатором SID-X1N
блок питания (12 В постоянного тока)
Сохраните оригинальную упаковку и укладочные материалы на тот случай, если аппаратуру Kramer будет необходимо отправить на предприятие-изготовитель
для обслуживания.
Ноутбук
Источник
сигнала VGA
DVD-
проигрыватель
Шаг 3: Подсоедините входы и выходы
Обязательно отключите всю аппаратуру, прежде чем приступить к подсоединению прибора SID-X1N.
Усилитель
Передняя панель
Задняя панель
На
VP-81SIDN
На дистанционный
переключатель
входов и светоди-
одный индикатор
На переключатель
дистанционного
выбора входа и
светодиодный
индикатор
На панель дистан-
ционного управле-
ния и светодиод-
ный индикатор
EIA/TIA 568B
Контакт Цвет провода
1 Оранжевый/Белый
2 Оранжевый
3 Зеленый/Белый
4 Синий
5 Синий /Белый
6 Зеленый
7 Коричневый /Белый
8 Коричневый
Распайка витой пары
