Kramer SID-X1N [13/24] Подключение переключателя дистанционного выбора входов и светодиодного индикатора
![Kramer SID-X1N [13/24] Подключение переключателя дистанционного выбора входов и светодиодного индикатора](/views2/1152429/page13/bgd.png)
13
Подсоединение SID-X1N
Чтобы подсоединить переключатель и светодиодный индикатор в соот-
ветствии с примером, показанным на рис. 5, действуйте в следующем
порядке:
1. Соедините контакты 2 и 3 блока съемных клемм с переключателем
дистанционного выбора входов.
2. Соедините контакт 1 блока съемных клемм с анодом светодиодного
индикатора переключателя дистанционного выбора входов.
3. Соедините контакт 3 блока съемных клемм с катодом светодиодного
индикатора переключателя дистанционного выбора входов.

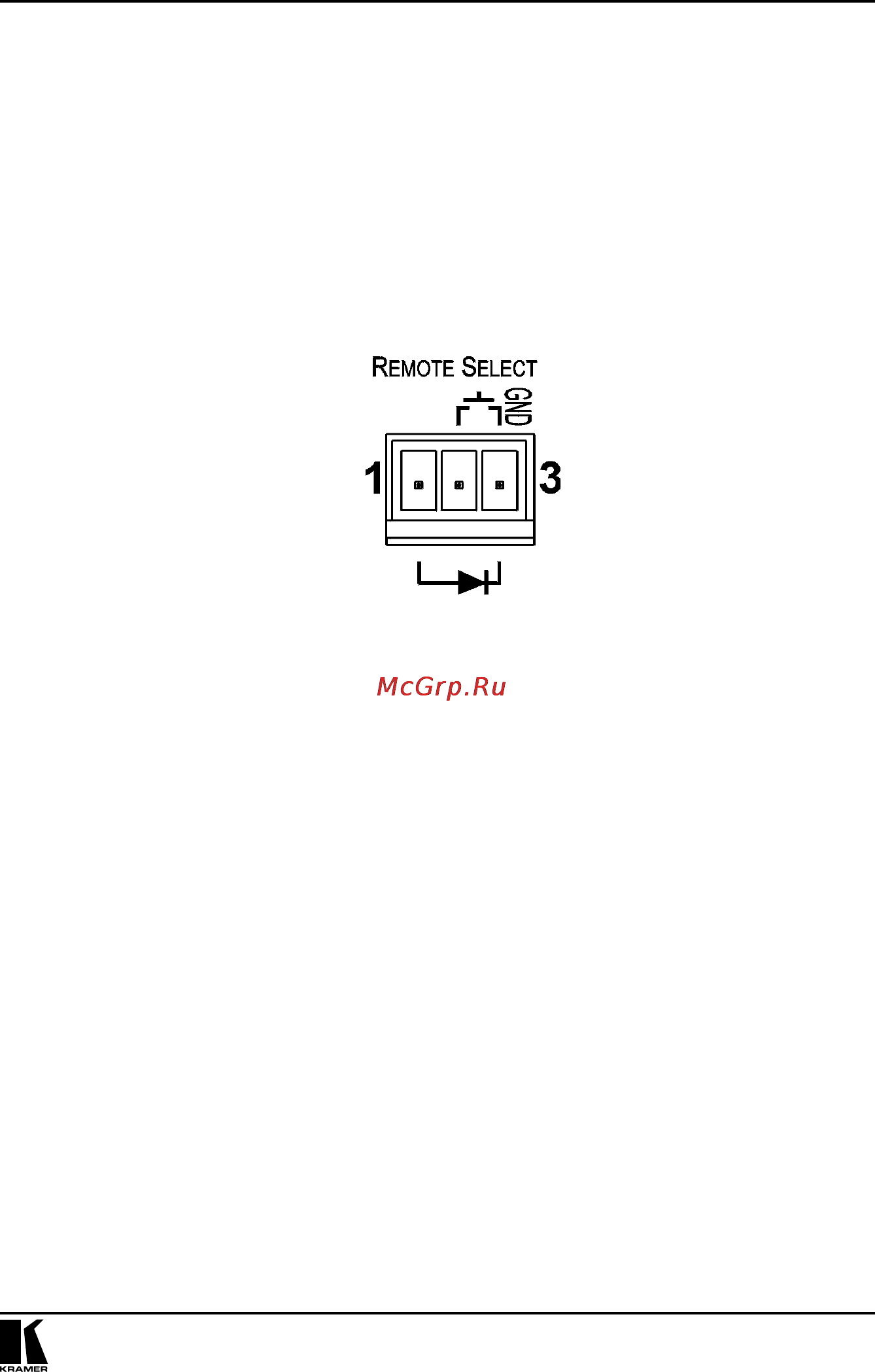

Рис. 5. Подсоединение переключателя дистанционного управления и светодиодного
индикатора
5.2 Подключение переключателя дистанционного выбора
входов и светодиодного индикатора
Имеется возможность подключения переключателя дистанционного управ-
ления замыканием контактов, что позволяет управлять переключателем
выбора входа (для коммутации входа достаточно кратковременного замы-
кания контакта), а также подсоединения светодиодных индикаторов к блоку
съемных клемм, расположенному на задней панели прибора SID-X1N.
На рис. 5 показано соединение блока съемных клемм с переключателем и
светодиодным индикатором.
