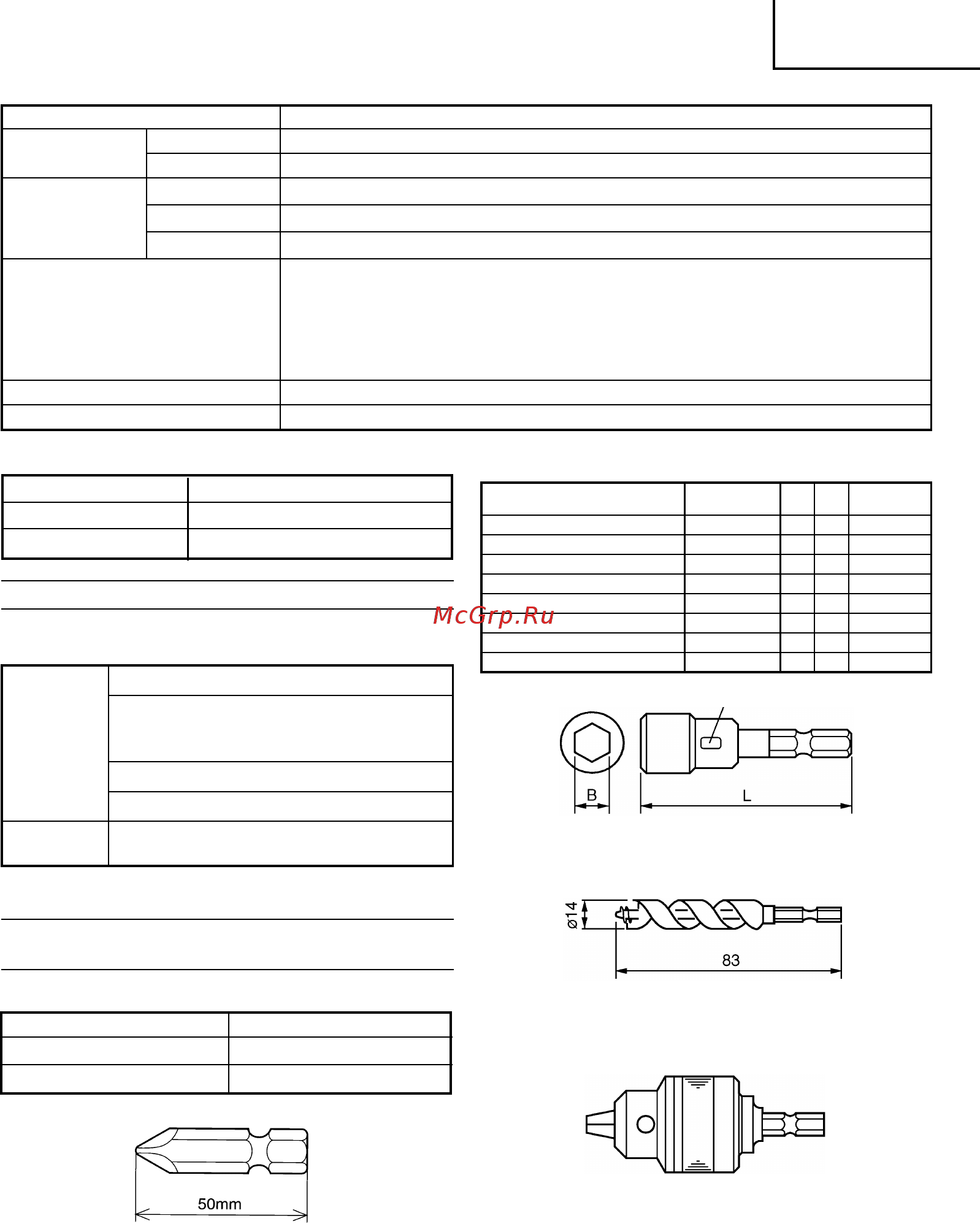

![Hitachi WH14DSL LiION [9/104] English](/views2/1001526/page9/bg9.png)
English
8
STANDARD ACCESSORIES
In addition to the main unit (1), the package contains the accessories listed in the
table below.
Standard accessories are subject to change without notice.
OPTIONAL ACCESSORIES
(Sold separately)
1. Plus driver bit
CHARGER
Model UC18YRSL
Charging voltage 14.4 V 18 V
Weight 0.6 kg
2. Hexagonal socket
3. Wood working drill: Code No. 959183
4. Drill chuck adapter set: Code No. 321823
Use the drills available on the local market.
Optional accessories are subject to change without notice.
Bit No. Code No.
No. 2 992671
No. 3 992672
WH14DSL
1
Charger (UC18YRSL) .................................................. 1
(2LSCK)
2
Battery ......................................................................... 2
WH14DSL
(WH14DSL: BSL1430 or BSL1415)
(2LECK)
(WH18DSL: BSL1830)
WH18DSL
3
Plastic case .................................................................. 1
(2LSCK)
4
Battery cover ................................................................ 1
WH14DSL (NN) Charger, Battery, Plastic case and Battery cover are
WH18DSL (NN) not contained.
Model WH18DSL
No-load speed
Power mode 0 – 2600 min
–1
Save mode 0 – 2000 min
–1
Small screw M4 – M8
Capacity Ordinary bolt M6 – M14
High tension bolt M6 – M12
Tightening torque
Rechargeable battery BSL1830: Li-ion 18 V (3.0 Ah 10 cells)
Weight 1.6 kg
Power mode
Maximum 145 N·m (1480 kgf·cm)
Save mode
Maximum 80 N·m (820 kgf·cm)
Tightening is M14 high tension bolt (strength grade 12.9), when fully charged at 20°C temp.
Tightening time: 3 sec.
Engraved characters
Part Name
Engraved
LB Code No.
characters
5 mm Hexagonal socket 8 65 8 996177
6 mm Hexagonal socket 10 65 10 985329
5/16" Hexagonal socket 12 65 12 996178
8 mm Hexagonal socket 13 65 13 996179
10 mm Hexagonal socket (small type) 14 65 14 996180
10 mm Hexagonal socket 16 65 16 996181
10 mm Hexagonal socket 17 65 17 996182
1/2" Hexagonal long socket 21 166 21 996197
01Eng_WH14DSL_EE 08/11/20, 19:188
