11
Линейный передатчик UXGA/звукового сигнала/RS-232 / усилитель-распределитель TP-210A

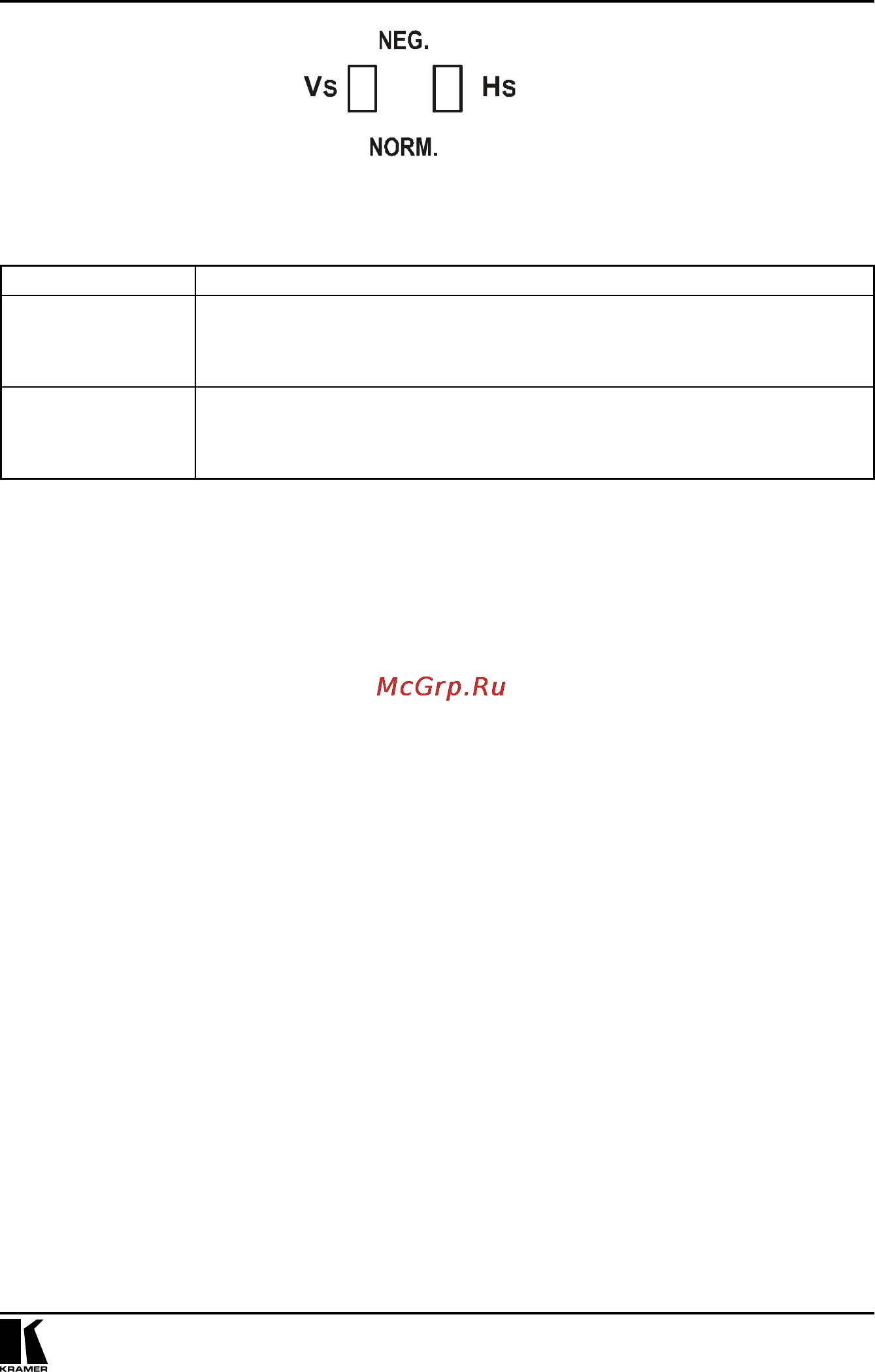

Рис. 2. Переключатели нижней панели TP-210A
Таблица 2. Установка переключателей нижней панели TP-210A
Переключатель Действие
Переключатель Vs Установите в верхнее положение, чтобы установить отрицательную полярность
сигнала кадровой синхронизации (NEG);
установите в нижнее положение, чтобы установить положительную полярность
сигнала кадровой синхронизации (NORM).
Переключатель Hs Установите в верхнее положение, чтобы установить отрицательную полярность
сигнала строчной синхронизации (NEG);
установите в нижнее положение, чтобы установить положительную полярность
сигнала строчной синхронизации (NORM).
