KRAMER ELECTRONICS, LTD.16
Подсоединение TP-210A

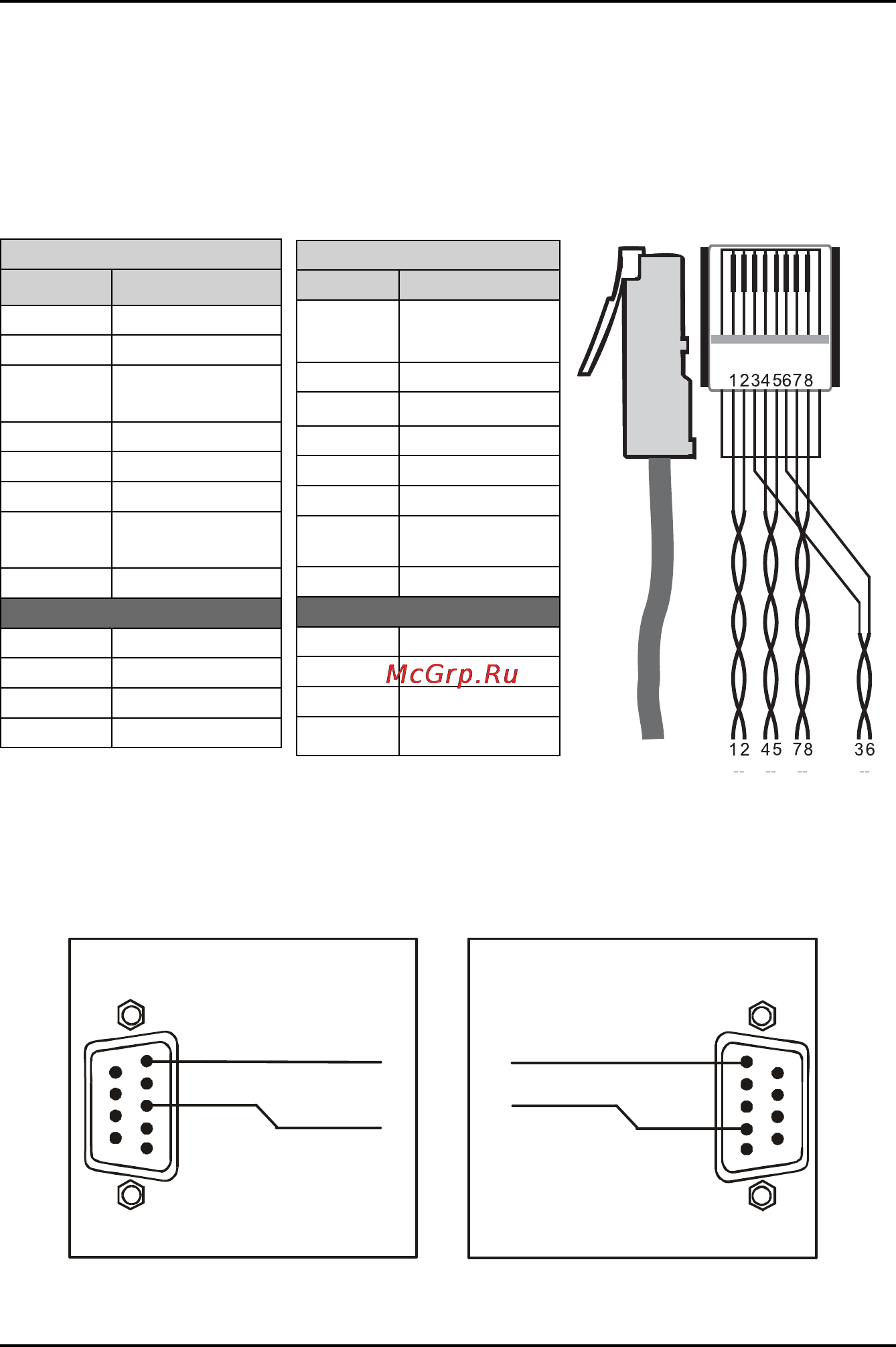

6.1 Разделка разъемов CAT5 типа RJ-45
Таблица 3 и рис. 4 определяют разделку CAT 5 при использовании
прямого кабеля с разъемами RJ-45. ВНИМАНИЕ! На обоих концах кабеля
используется одна и та же разделка. Выберите одну из схем (например,
EIA /TIA 568В) и придерживайтесь только её.
Таблица 3. Схемы разделки CAT 5
EIA /TIA 568A
КОНТАКТ
Цвет провода
1 Зеленый/Белый
2 Зеленый
3 Оранжевый/
Белый
4 Синий
5 Синий/Белый
6 Оранжевый
7 Коричневый/
Белый
8 Коричневый
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
EIA /TIA 568B
КОНТАКТ
Цвет провода
1 Оранжевый/
Белый
2 Оранжевый
3 Зеленый/Белый
4 Синий
5 Синий/Белый
6 Зеленый
7 Коричневый/
Белый
8 Коричневый
Пара 1 4 и 5
Пара 2 3 и 6
Пара 3 1 и 2
Пара 4 7 и 8
Рис. 4. Разделка CAT 5
6.2 Распайка разъема RS-232
Подготовьте кабель RS-232 с 9-контактным разъемом типа D-sub с одной
стороны и 2-контактным соединителем для блока съемных клемм с другой
в соответствии с рис. 5:
RS-232 к TP-210A
Rx
1
2
3
4
5
6
7
8
9
G
T
x
G
1
2
3
4
5
6
7
8
9
КОНТАКТ 5 соединяется с G
КОНТАКТ 3 соединяется с Rx
PC (розетка DB9)
TP-210A к управляемому устройству
Tx соединяется с КОНТАКТОМ 2
G соединяется с КОНТАКТОМ 5
9-контактная розекта D-Sub
Рис. 5. Распайка соединителя RS-232
