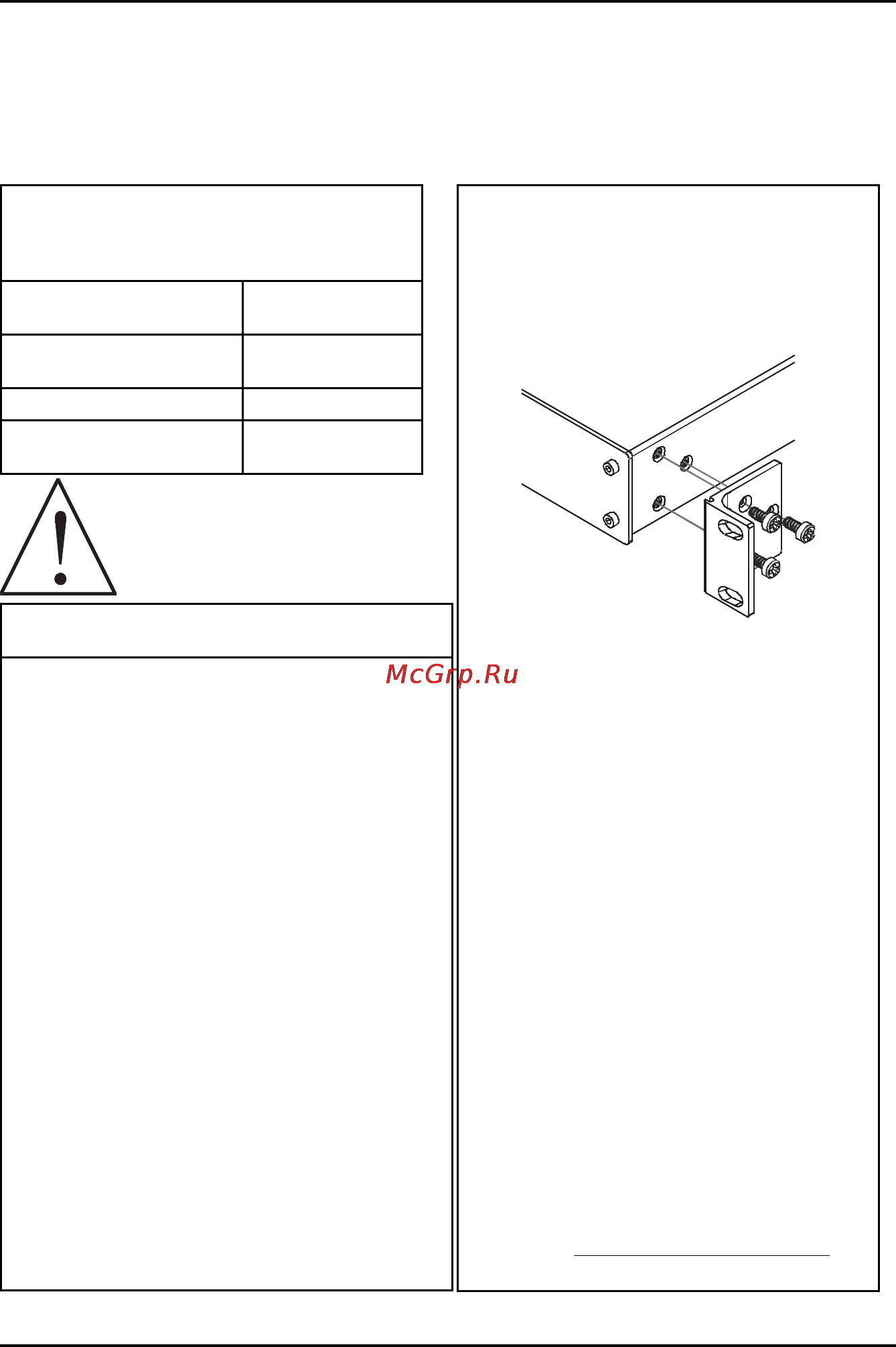

Kramer TP-210A [12/20] Монтаж в стойку
![Kramer TP-210A [12/20] Монтаж в стойку](/views2/1152884/page12/bgc.png)
KRAMER ELECTRONICS, LTD.12
Монтаж в стойку
5 МОНТАЖ В СТОЙКУ
В этом разделе описываются подготовительные работы и процесс монтажа
оборудования в стойку.
Подготовка к установке в стойку
Перед установкой приборов в стойку
убедитесь в соответствии параметров
окружающей среды рекомендованным
значениям:
Температура
эксплуатации
от +5 до +45°С
Относительная влажность
при эксплуатации
От 5 до 65% без
конденсации
Температура хранения от –20 до +70°С
Относительная влажность
при хранении
От 5 до 95% без
конденсации
Внимание!
При установке прибора в 19-дюймовую стойку
убедитесь, что:
1 Стойка находится в помещении с рекомендо-
ванной температурой и влажностью. Следует
иметь в виду, что в закрытой стойке с боль-
шим числом установленных приборов темпе-
ратура может превышать комнатную.
2 После установки прибора в стойку он будет
обеспечен достаточной вентиляцией.
3 Прибор установлен ровно, в подходящую для
него горизонтальную позицию стойки.
4 Подключение прибора не вызовет перегрузки
линии питания стойки. Перегрузка цепей
питания может привести к повреждению схем
защиты и силовой проводки. Необходимую
информацию о допустимой мощности можно
узнать из таблички, имеющейся на приборах.
Там же содержится информация о номиналь-
ном токе предохранителя.
5 Прибор надежно заземлен и включен в
розетку с заземляющим контактом. При ис-
пользовании сетевых удлинителей обратите
особое внимание на качество соединений.
Прибор должен подключаться только сетевым
шнуром, входящим в комплект его поставки.
Установка в стойку
Для установки прибора в стойку:
1 Присоедините к прибору монтажные уголки. Для
этого установите два монтажных уголка на при-
бор и закрепите их 5 винтами с каждой стороны
прибора, с установкой прокладки.
2 Установите прибор в направляющие стойки,
вставьте его и зафиксируйте винтами через от-
верстия в монтажных уголках (винты в комплект
поставки не входят).
Обратите внимание:
• Некоторые модели приборов имеют несъемные
монтажные уголки
• Съемные монтажные уголки не устанавливаются
при использовании прибора в настольном вари-
анте
• Установка приборов в стойку выполняется до
подключения каких-либо кабелей и подачи пита-
ния
• При использовании монтажного комплекта
(адаптера) Kramer для установки в стойку при-
боров, выполненных не в 19-дюймовом корпусе,
ознакомьтесь с руководством по эксплуатации
адаптера (его можно загрузить с веб-сайта
компании http://www.kramerelectronics.com)
