15
Подсоединение TP-210A

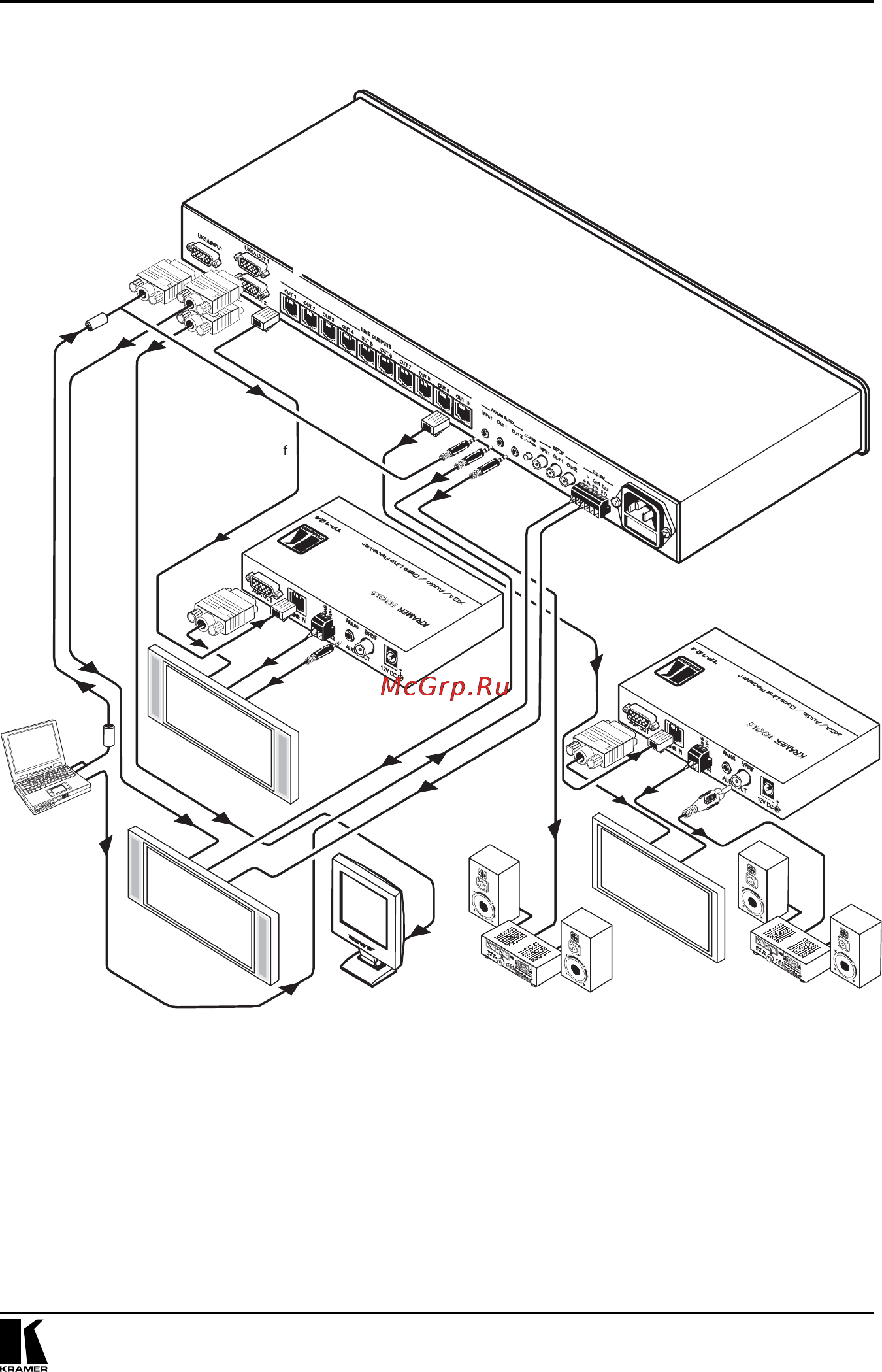

Рис. 3. Подсоединение линейного передатчика / усилителя-распределителя UXGA/
звукового сигнала/RS-232
Дистанция до
100 м; кабель
STP
TP-124
Дистанция до
100 м; кабель
STP
TP-124
TP-124
Плазменный
дисплей
Компьютерная
графика /
Звуковой
сигнал /
Управление
RS-232
Плазменный
дисплей
Дисплей AV ресивер AV ресивер
Плазменный
дисплей
