13
Универсальный коммутатор и масштабатор для презентаций VP-747

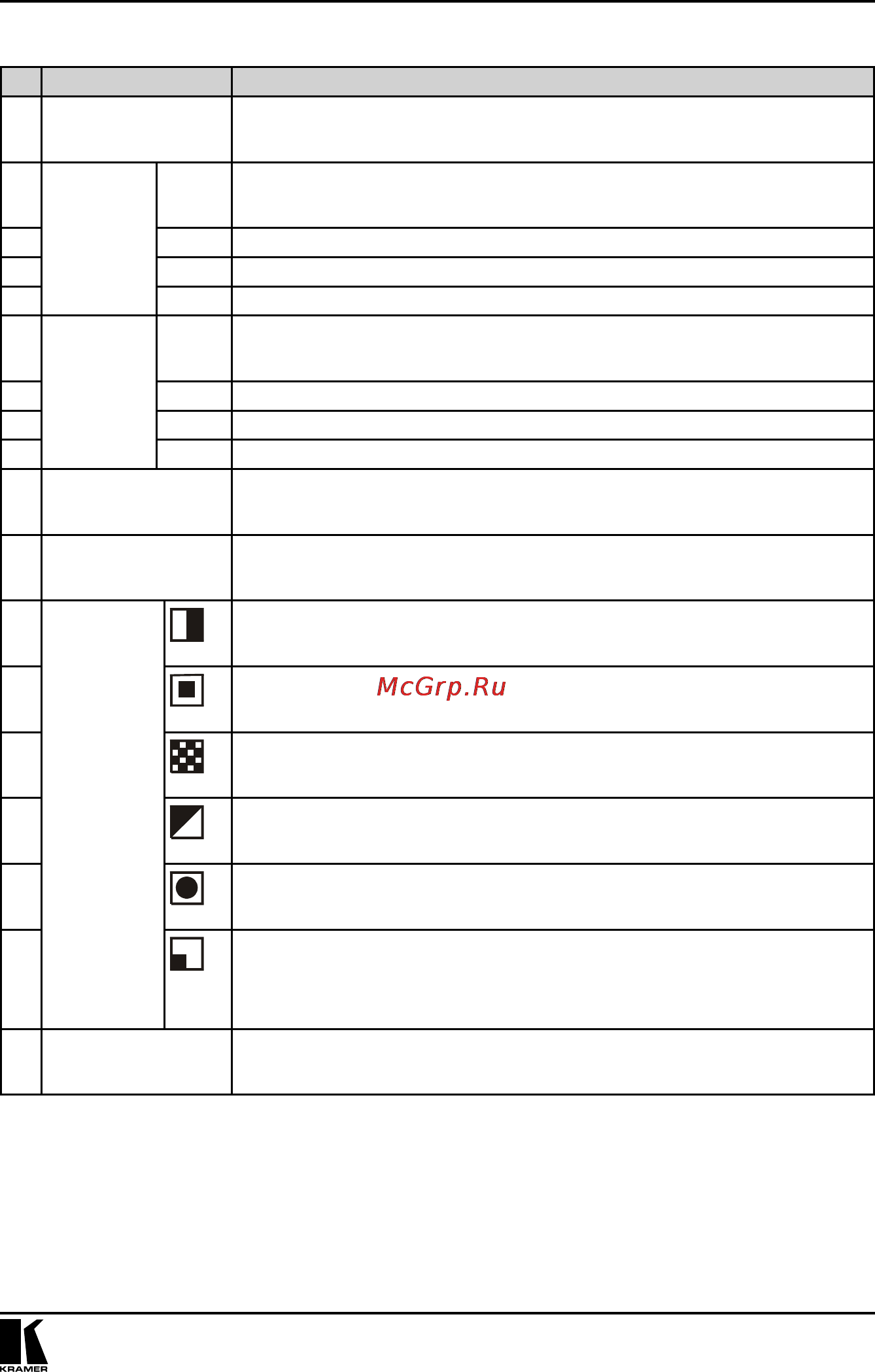

Таблица 1. Органы управления и контроля передней панели VP-747
№ Компонент Назначение
1 ИК приемник /
светодиодный
индикатор
Светится зеленым при включении и красным — при выключении (в данном случае
выключение означает, что выходные сигналы и передняя панель заблокированы).
2 Кнопки
PREVIEW
INPUTS Выбирает один из восьми источников сигнала для выхода Preview — для 5 входов
типа BNC (универсальных). Кнопки INPUTS 1 и 2 могут также выбирать источники
сигнала DVI / HDMI.
3 PIP Включение/выключение режима «картинка в картинке» для выхода Preview.
4 BLANK Переключение между пустым экраном и изображением для выхода Preview.
5 FREEZE Включение/выключение стоп-кадра выходного изображения для выхода Preview,
6 Кнопки
PROGRAM
INPUTS Выбирает один из восьми источников сигнала для выхода Program — для 5 входов
типа BNC (универсальных). Кнопки INPUTS 1 и 2 могут также выбирать источники
сигнала DVI / HDMI.
7 PIP Включение/выключение режима «картинка в картинке» для выхода Program.
8 BLANK Переключение между пустым экраном и изображением для выхода Program.
9 FREEZE Включение/выключение стоп-кадра выходного изображения для выхода Program,
10 Кнопка TAKE Нажатие кнопки TAKE вызывает переход. Действие будет видимым только на
выходе Program. На выходе Preview экран будет оставаться пустым во время
перехода.
11 Кнопка FADE Выбирает переход с выхода PREVIEW к выходу PROGRAM путем наплыва. Только
для настройки устройства на эффект. Эффект будет возникать только при
нажатии кнопки Take.
12 Кнопки
TRANSITION
(действие
будет
видимым
только в
режиме
Program.
В режиме
Preview
экран будет
оставаться
пустым
во время
перехода)
Выбирает эффект перехода WIPE. Чтобы выбрать направление, в котором
производится эффект, пользуйтесь операциями «слева направо», «справа
налево», «вверх» или «вниз», см. подраздел 9.1.2.
13 Выбирает эффект перехода SQUARE. Чтобы выбрать направление, в котором
производится эффект, пользуйтесь операциями «внутрь» или «наружу», см.
подраздел 9.1.2.
14
Выбирает эффект перехода CHESSBOARD. Чтобы выбрать направление, в котором
производится эффект, пользуйтесь операциями «внутрь» или «наружу», см.
подраздел 9.1.2.
15
Выбирает эффект перехода DIAGONAL. Чтобы выбрать направление, в котором
производится эффект, пользуйтесь операциями «слева вверху», «слева внизу»,
«справа вверху» или «справа внизу», см. подраздел 9.1.2.
16 Выбирает эффект перехода CIRCLE. Чтобы выбрать направление, в котором
производится эффект, пользуйтесь операциями «внутрь» или «наружу», см.
подраздел 9.1.2.
17
Выбирает эффект перехода CORNER. Чтобы выбрать направление, в котором
производится эффект, пользуйтесь операциями «слева вверху», «слева внизу»,
«справа вверху» или «справа внизу», см. подраздел 9.1.2.
18 Кнопка CUT Выбирает мгновенный переход от выхода PREVIEW к выходу PROGRAM. Только
для настройки устройства на эффект. Эффект будет возникать только при
нажатии кнопки Take.
