Kramer VP-747 [23/72] Рис 5 подсоединение выходов preview out program out
![Kramer VP-747 [23/72] Рис 5 подсоединение выходов preview out program out](/views2/1153543/page23/bg17.png)
23

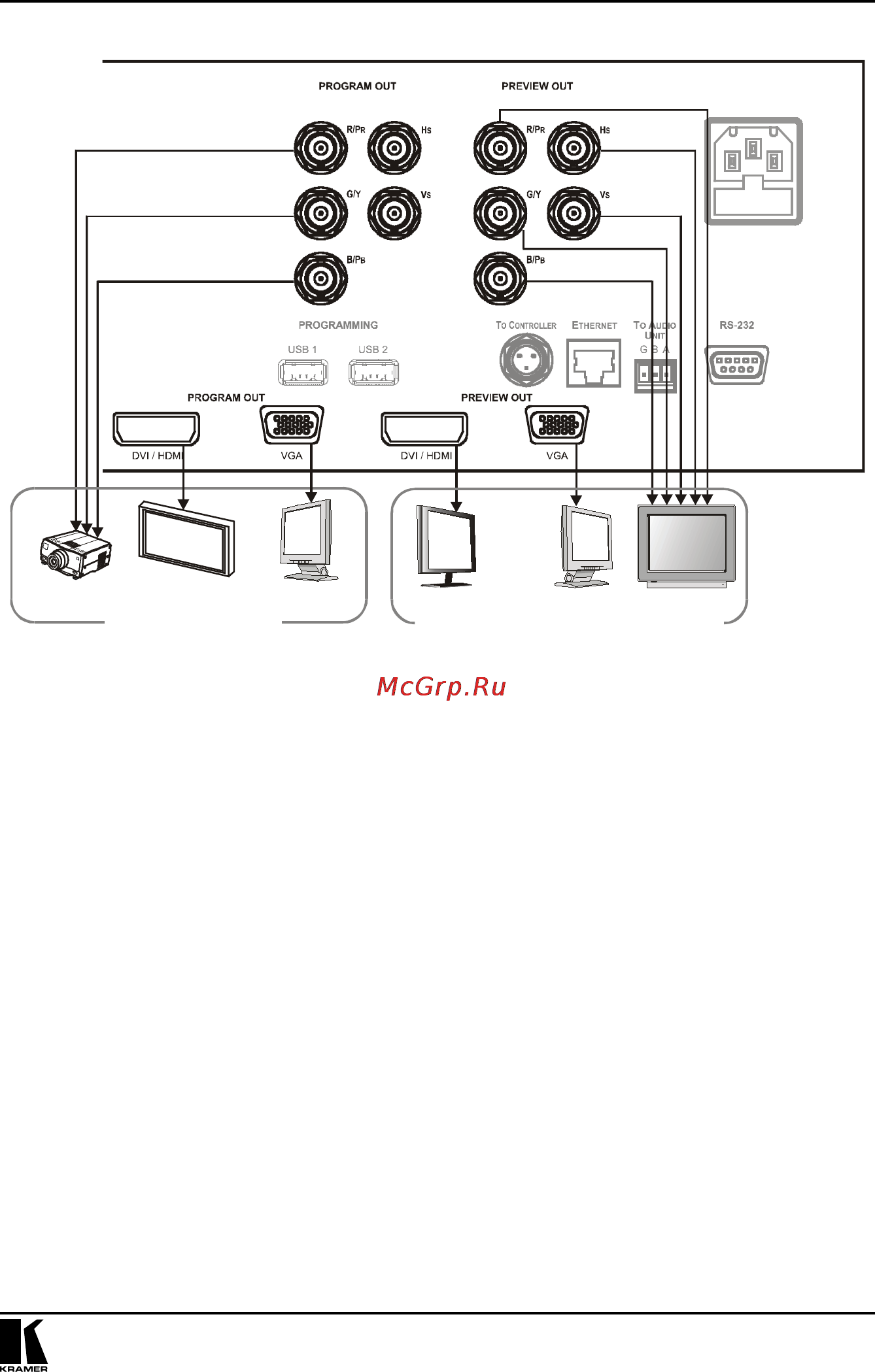

Рис. 5. Подсоединение выходов PREVIEW OUT / PROGRAM OUT
Подключение VP-747
Для презентаций
Проектор Плазменный дисплей
Аналоговый
дисплей
Для локального мониторинга
ЖК дисплей Аналоговый дисплей Дисплей
