9.1.1.1 Настройки входа и выхода Preview и Program
Рис. 12 и таблица 6 определяют настройку входа:

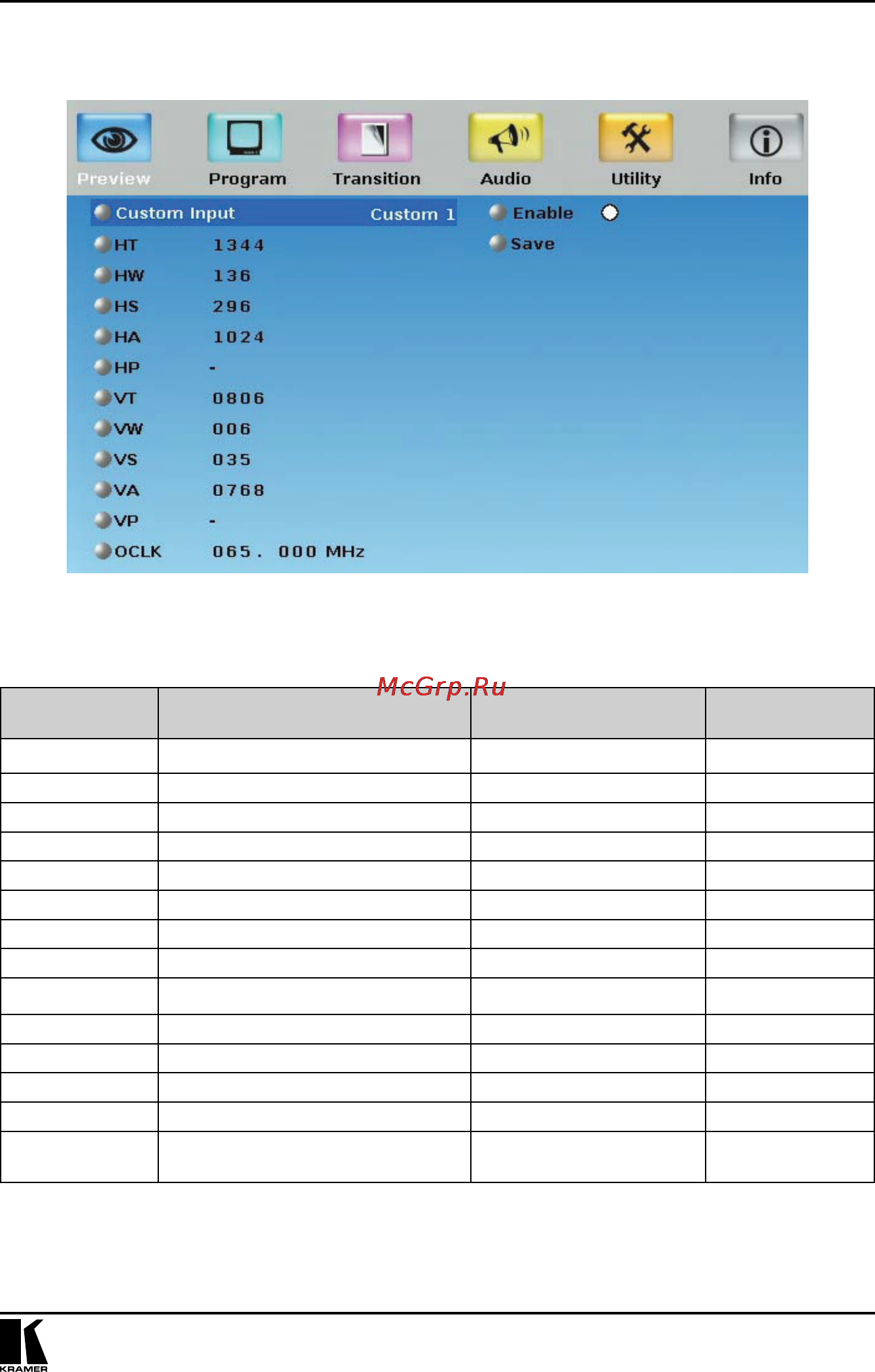

Рис 12. Меню настройки входа Input
Таблица 6. Действия позиций меню Input
Параметр Действие Варианты выбора/
Диапазон
Значение по
умолчанию
Custom Input Установка заказных значений Custom 1 … 4
HT Общий размер строки 1344
HW Ширина строчного синхроимпульса 136
HS Активная начальная позиция строки 296
HA Активный участок строки 1024
HP Полярность строчной синхронизации
VT Общий размер кадра 806
VW Ширина кадрового синхроимпульса 6
VS Активная начальная позиция кадра 35
VA Активный участок кадра 768
VP Полярность кадровой синхронизации
OCLK Выходной сигнал синхронизации 65
Enable Разрешить выкл.
Save Выберите, чтобы сохранить
настройки
Управление VP-747
