Kramer VP-747 [5/72] Подготовка к работе

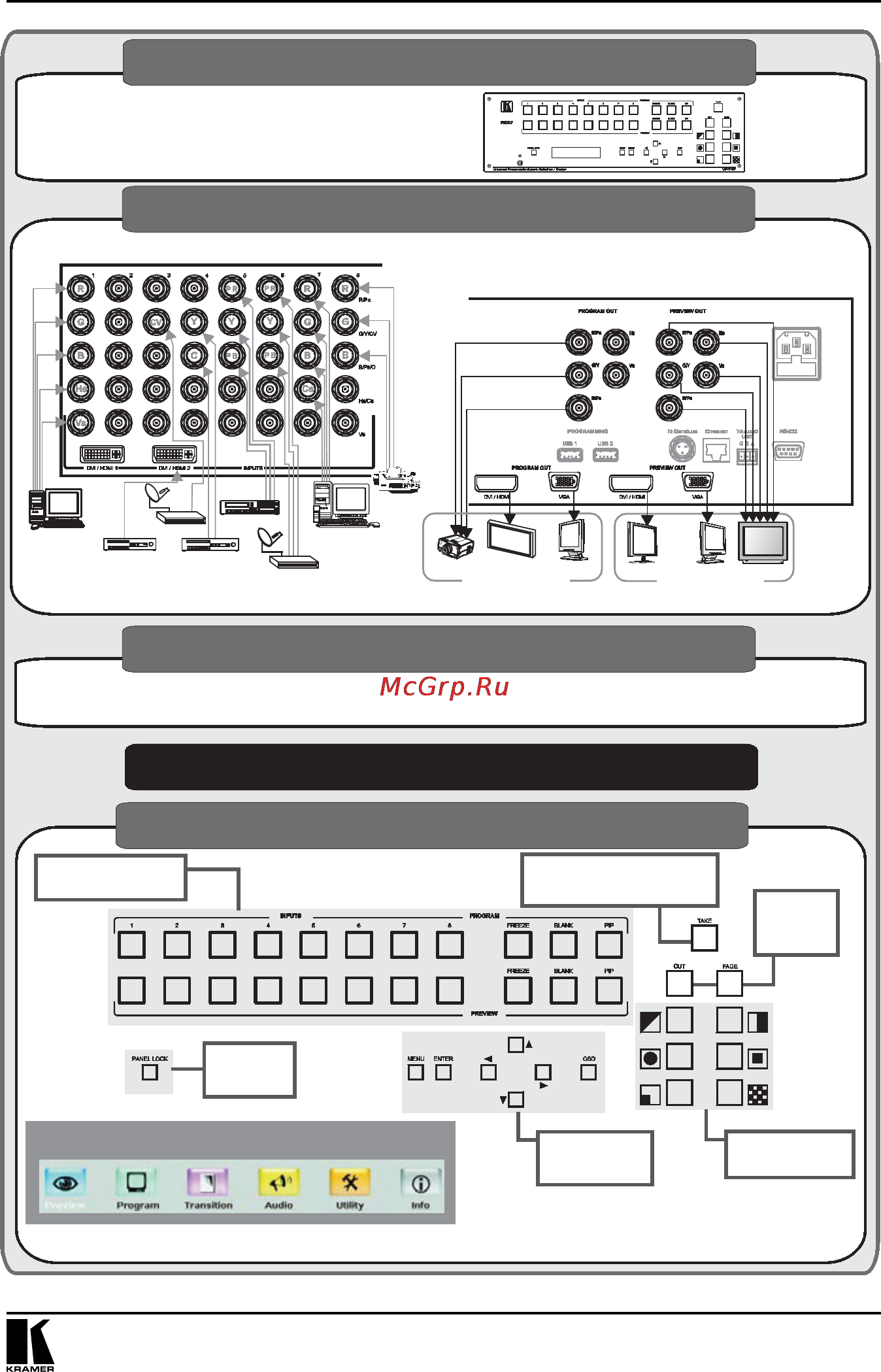

![Kramer VP-747 [5/72] Подготовка к работе](/views2/1153543/page5/bg5.png)
5
Подготовка к работе
Шаг 1. Установите устройство — см. раздел 5.
Вмонтируйте устройство в стойку или установите
на 4 резиновые ножки, расположенные на его
нижней панели.
Шаг 2. Подключите входы и выходы — см. раздел 6.
Подсоедините входы:
Источник
компьютерного
графического
сигнала RGBHV
(высокого
разрешения)
Декодер кабельного ТВ
Видеопроигрыватель
Betacam
DVD
проигрыватель
DVD
проигрыватель
Спутниковый
ресивер HDTV
Источник компьютерного
графического сигнала
RGBS (с раздельной
синхронизацией)
RGB камера
Подсоедините выходы Preview/Program
Для презентаций
Проектор
Плазменный
дисплей
Аналоговый
дисплей
ЖК дисплей Аналоговый дисплей
Дисплей
Для локального
мониторинга
Шаг 3: Подключите порты управления — см. раздел 7.
При необходимости подсоедините порт управления RS-232, RS-485 и/или порт Ethernet
Шаг 4: Подключите электропитание.
Шаг 5: Настройте устройство — см. разделы 8 и 9.
Выберите входы
Preview/Program
Подключите изображение
предварительного просмотра к выходу
программы (с эффектами перехода)
Выберите
режим
перехода
Заблокируйте
переднюю
панель
Пользуйтесь
кнопками
экранного меню
Выберите эффект
перехода
УПРАВЛЕНИЕ С ПОМОЩЬЮ ЭКРАННОГО МЕНЮ
Управляйте устройством с помощью кнопок экранного меню передней панели, ЖК дисплея, Ethernet, ИК пульта ДУ и/
или
RS-232, а также с помощью панели управления
