Узел абонентского доступа / агрегации МA4000-РХ 11

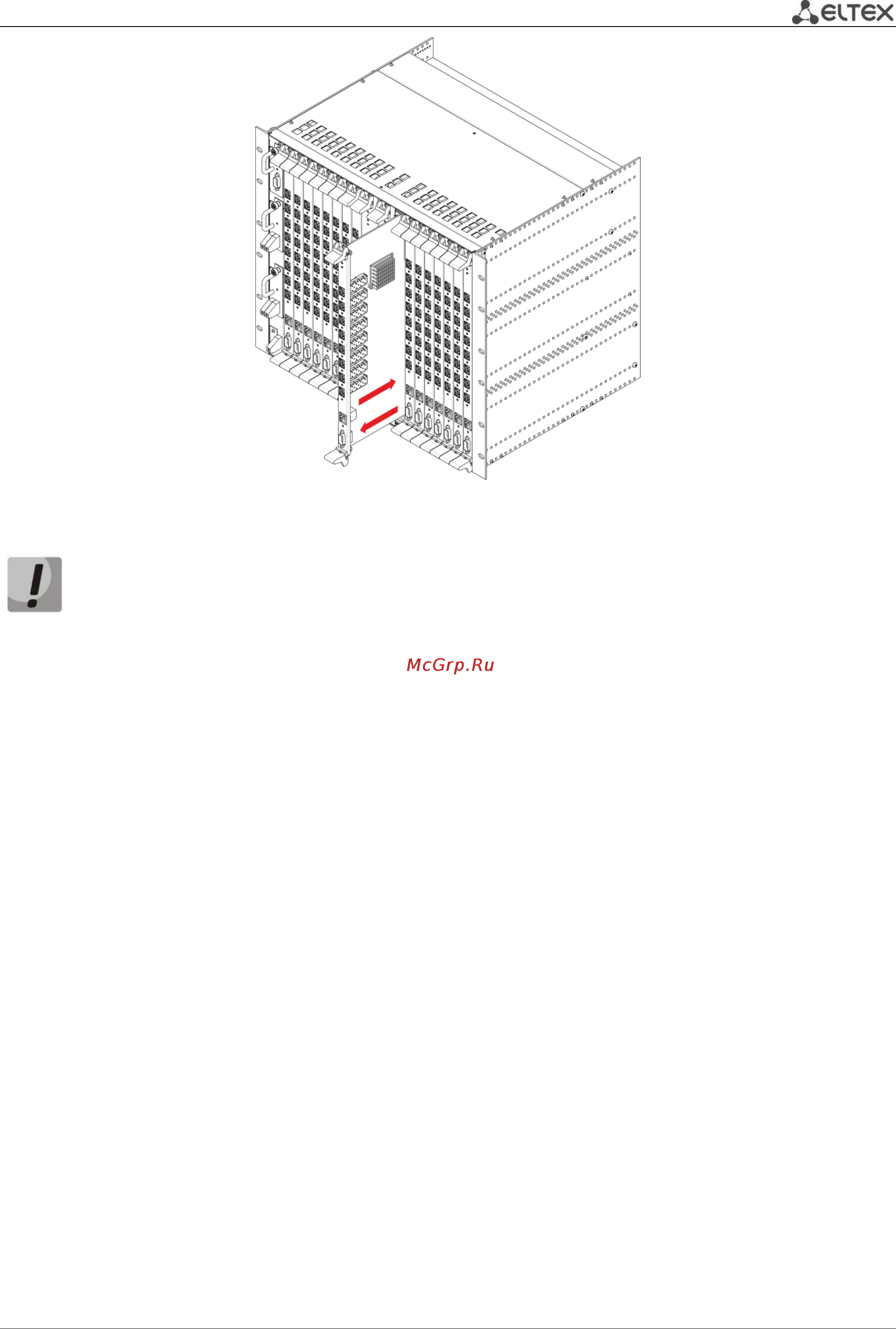

Рисунок 7 – Установка платы в МА4000-PX

Во избежании повреждений плат устанавливать (вынимать) платы в крейт необходимо

аккуратно, не допускается применение усилий.

Не допускать соприкосновения поверхностных компонентов устанавливаемой платы с

рядом установленной платой.

Если при установке платы по направляющим возникает сопротивление, плату необходимо

вынуть и повторить установку заново.

После установки всех модулей в корзину обязательно зафиксировать соединение с

помощью винтов, рисунок 7.

Для обеспечения взаимодействия модулей, в крейте установлен модуль кросс-соединений. Модуль

организует взаимные соединения между центральными коммутаторами и интерфейсными модулями.

Каждый модуль PP4X имеет индивидуальное подключение к каждому интерфейсному модулю и к

соседнему модулю PP4X. Межмодульные соединения представляют собой высокоскоростные каналы

связи, работающие на скорости 10Gbps. Подробнее архитектура системы будет рассмотрена в главе 4.

В левой части крейта расположены следующие элементы:

1. Разъем Signalling. Разъем предназначен для связи с объектом, где установлено оборудование, и

может быть использован для подключения датчиков различного назначения с интерфейсом типа «сухие

контакты», а также для подключения исполнительных устройств различных типов.

2. Два модуля ввода питания. Для обеспечения требуемого уровня надежности устройство

оснащено двумя вводами питания, которые могут быть подключены к двум разным источникам питания.

Модули обеспечивают автоматический переход на резервное питание при отказе одного из источников и

защиту от неправильного подключения фидеров питания. Конструкция модулей позволяет производить

их смену в процессе работы устройства в случае отказа. В устройстве предусмотрены средства

мониторинга состояния модулей питания – контроль входного напряжения и потребляемого тока.

3. Клемма заземления.

Система поддержания температурного режима устройства ориентирована на использование в

сочетании с системой кондиционирования аппаратного зала по принципу «горячего» и «холодного»
