8 Узел абонентского доступа / агрегации МA4000-РХ
3 АППАРАТНЫЙ СОСТАВ ПЛАТФОРМЫ МA4000-РХ
В данном разделе описано конструктивное исполнение MA4000-PX: представлен внешний вид
передней панели Ethernet-коммутатора PP4X, интерфейсного модуля PLC-8, а так же боковых панелей
крейта; описаны разъемы, светодиодные индикаторы и органы управления.
3.1 Крейт
Устройство MA4000-PXвыполнено в металлическом корпусе и состоит из одного 19” крейта высотой
9U. Крейт служит для объединения модулей различного функционального назначения, обеспечивая
взаимодействие модулей через высокоскоростные линии связи 10Gbps, а также для распределения
питания и поддержания и мониторинга температурного режима всего устройства.

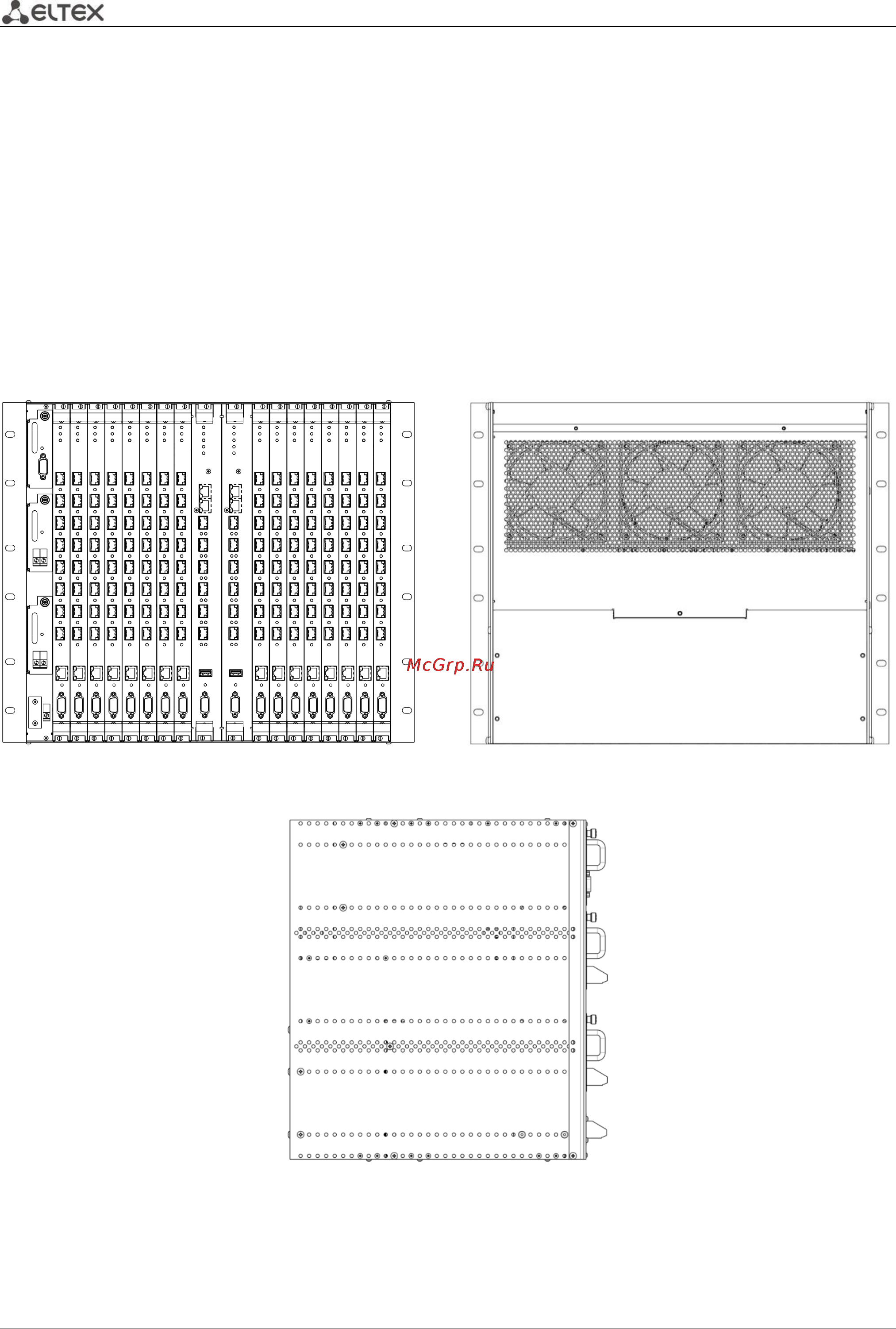

Рисунок 2 – Внешний вид крейта МА4000-PX спереди и сзади
Рисунок 3 – Вид крейта МА4000-PX сбоку
