30 Узел абонентского доступа / агрегации МA4000-РХ
7 ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ
Настройка и мониторинг устройства может осуществляться через различные интерфейсы
управления.
Для доступа к устройству может использоваться сетевое подключение по протоколам Telnet и SSH
или прямое подключение через консольный порт, соответствующий спецификации RS232. При доступе по
протоколам Telnet, SSH и при подключении через консольный порт для управления устройством
используется интерфейс командной строки.
Заводской IP-адрес устройства MA4000-PX 192.168.1.2 маска сети 255.255.255.0.
При использовании любого из перечисленных интерфейсов управления действуют единые
принципы работы с конфигурацией. Должна соблюдаться определенная, описанная здесь,
последовательность изменения и применения конфигурации, позволяющая защитить устройство от
некорректного конфигурирования.
Существует три типа конфигураций в устройстве MA4000:
1. Действующая конфигурация (RUNNING). Под управлением этой конфигурации работает
устройство.
2. Редактируемая конфигурация (CANDIDATE). В качестве основы для новой конфигурации
используется действующая конфигурация.
3. Резервная конфигурация (BACKUP) хранит действовавшую ранее конфигурацию и используется
для отмены применения конфигурации.

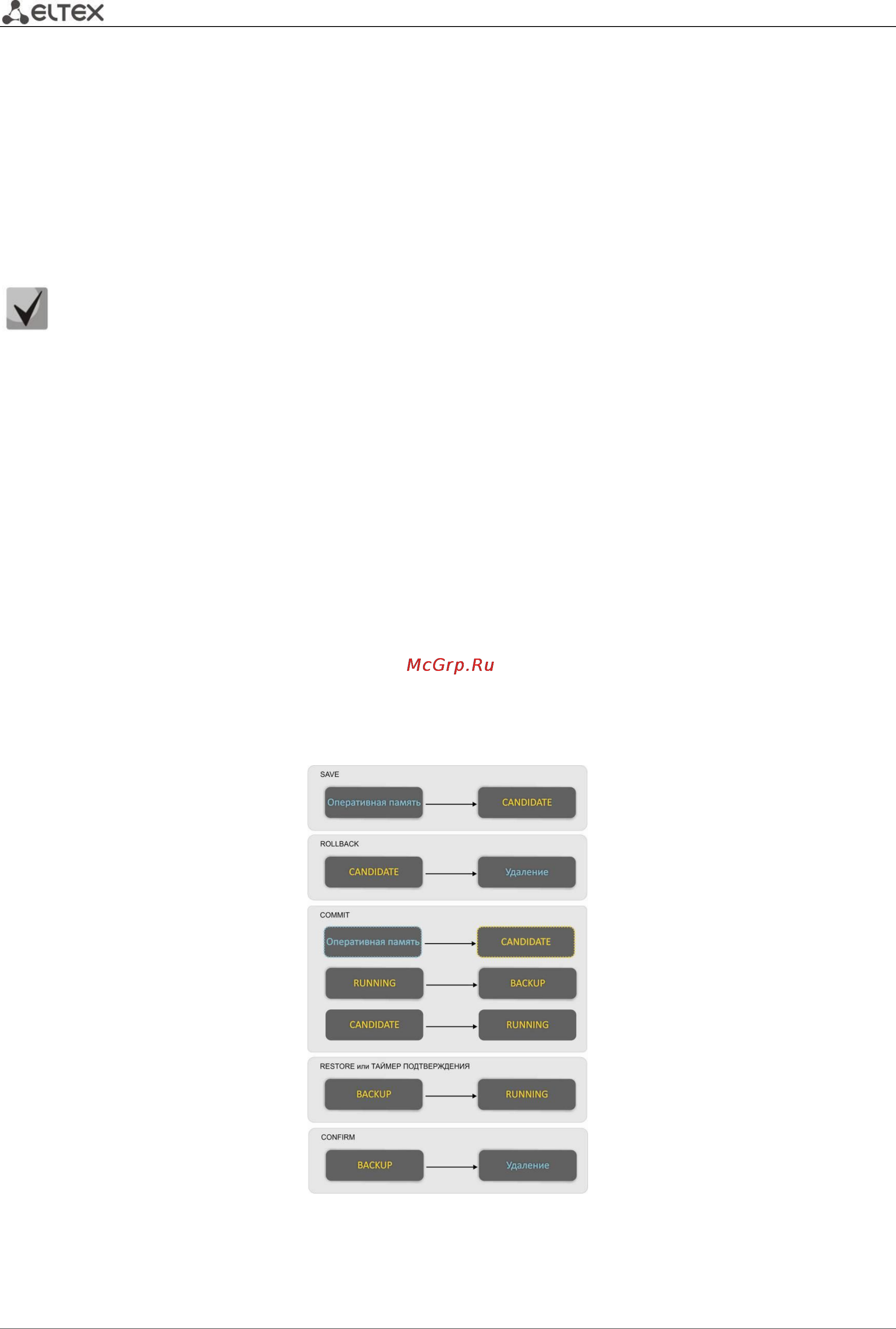

Описанные далее операции предназначены для управления конфигурациями. Диаграмма
изменения типа конфигурации приведена на рисунке 16.
Рисунок 16 – Диаграмма изменения типа конфигурации
