Узел абонентского доступа / агрегации МA4000-РХ 27
6.2.3 Установка устройства в стойку
Крейт устройства оснащен крепежными кронштейнами для установки в телекоммуникационный
шкаф. В комплект устройства входят крепежные элементы.
При размещении оборудования в шкафу необходимо соблюдать требования по обеспечению
вентиляции, изложенные выше. На рисунке 14 приведен пример размещения устройства в стойке.

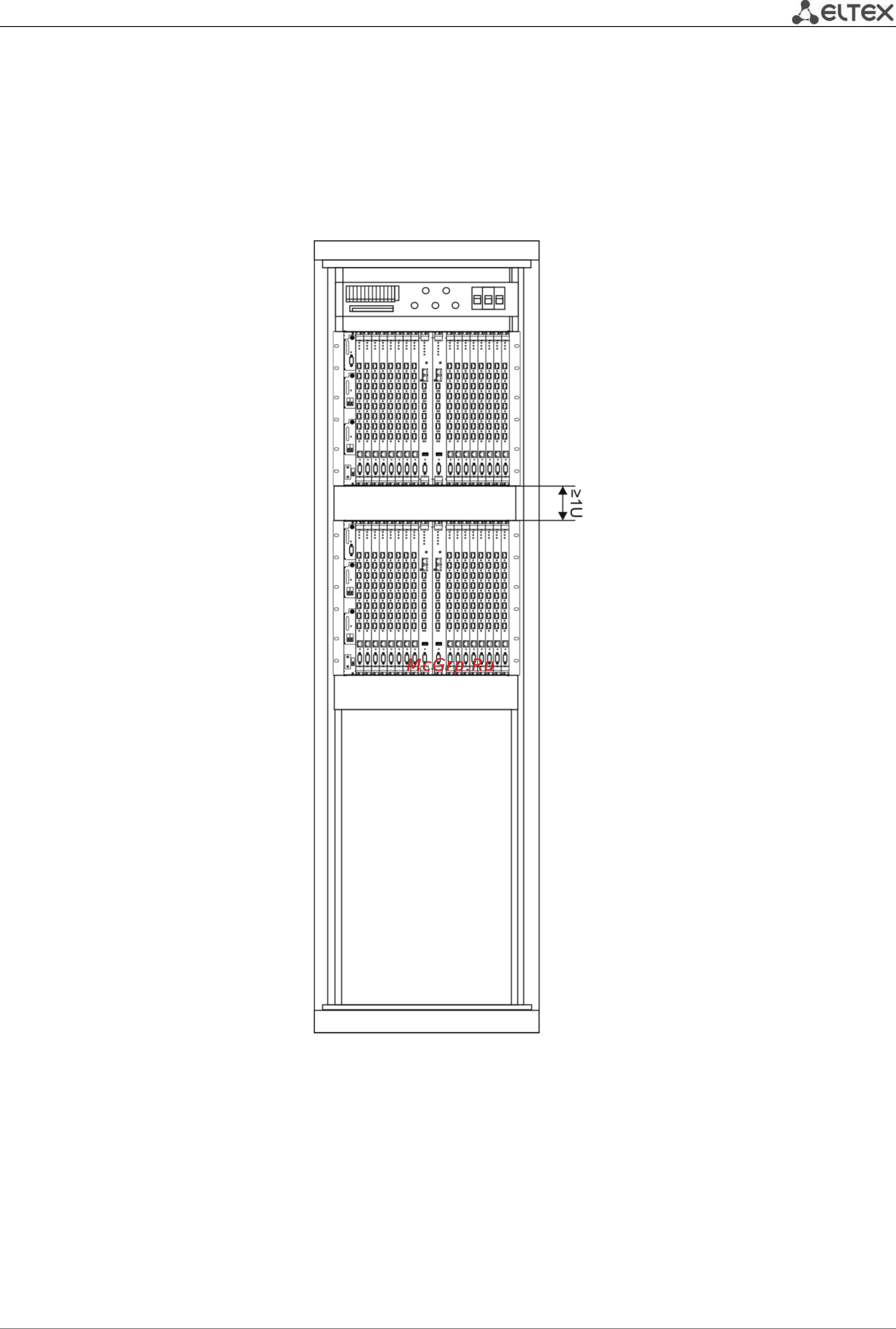

Рисунок 14 – Размещение MA4000-PX в стойке
