28 Узел абонентского доступа / агрегации МA4000-РХ

6.2.4 Прокладка и подключение кабелей

В этом разделе описывается порядок выполнения внутренних подключений в

телекоммуникационном шкафу.

Подключение к устройству фидеров питания и линий связи следует начинать с подключения

заземляющих проводников.

Телекоммуникационный шкаф должен быть заземлен перед выполнением работ по

подключению питания к устройствам.

На следующем шаге выполняется подключение кабелей питания. Устройство допускает

подключение одного или двух фидеров питания. При выполнении подключений необходимо

контролировать соблюдение полярности питания на всех этапах.

При выполнении работ по подключению питания к устройствам, источники питания

должны быть выключены.

Для подачи питания на устройства, установленные в шкафу, должно использоваться

распределительное устройство питания. Схема соединений оборудования с распределительным

устройством зависит от его параметров. Примерная схема прокладки кабелей питания показана на

рисунке 15.

Красный – провод, соединяющий клемму «+» устройства с положительным полюсом источника питания;

Синий – провод, соединяющий клемму «-» устройства с отрицательным полюсом источника питания;

Желтый – заземляющий провод (клемы заземления на устройстве и планке заземления отмечены знаком )

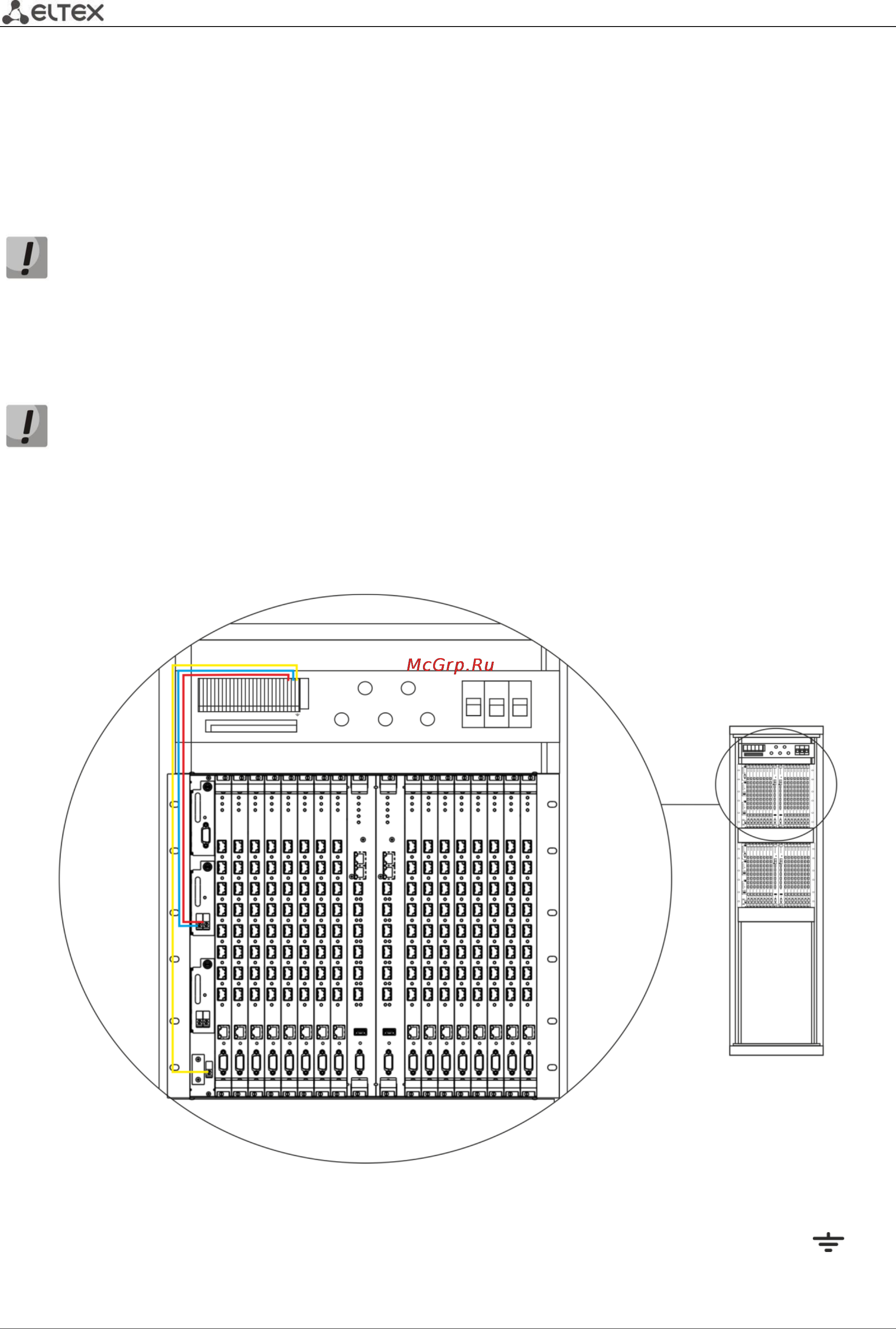

Рисунок 15 – Схема прокладки и подключения кабеля питания и заземляющего провода
