20 Узел абонентского доступа / агрегации МA4000-РХ
4.1 Модуль центрального коммутатора PP4X
Модуль центрального коммутатора – основной элемент платформы, который выполняет функции
общего управления и диагностики модулей периферии, коммутации, агрегации трафика интерфейсных
модулей и связи с вышестоящим оборудованием сети. Модули работают в режиме разделения нагрузки
и резервирования, которое осуществляется при помощи двух внутренних интерфейсов 10Gbps.

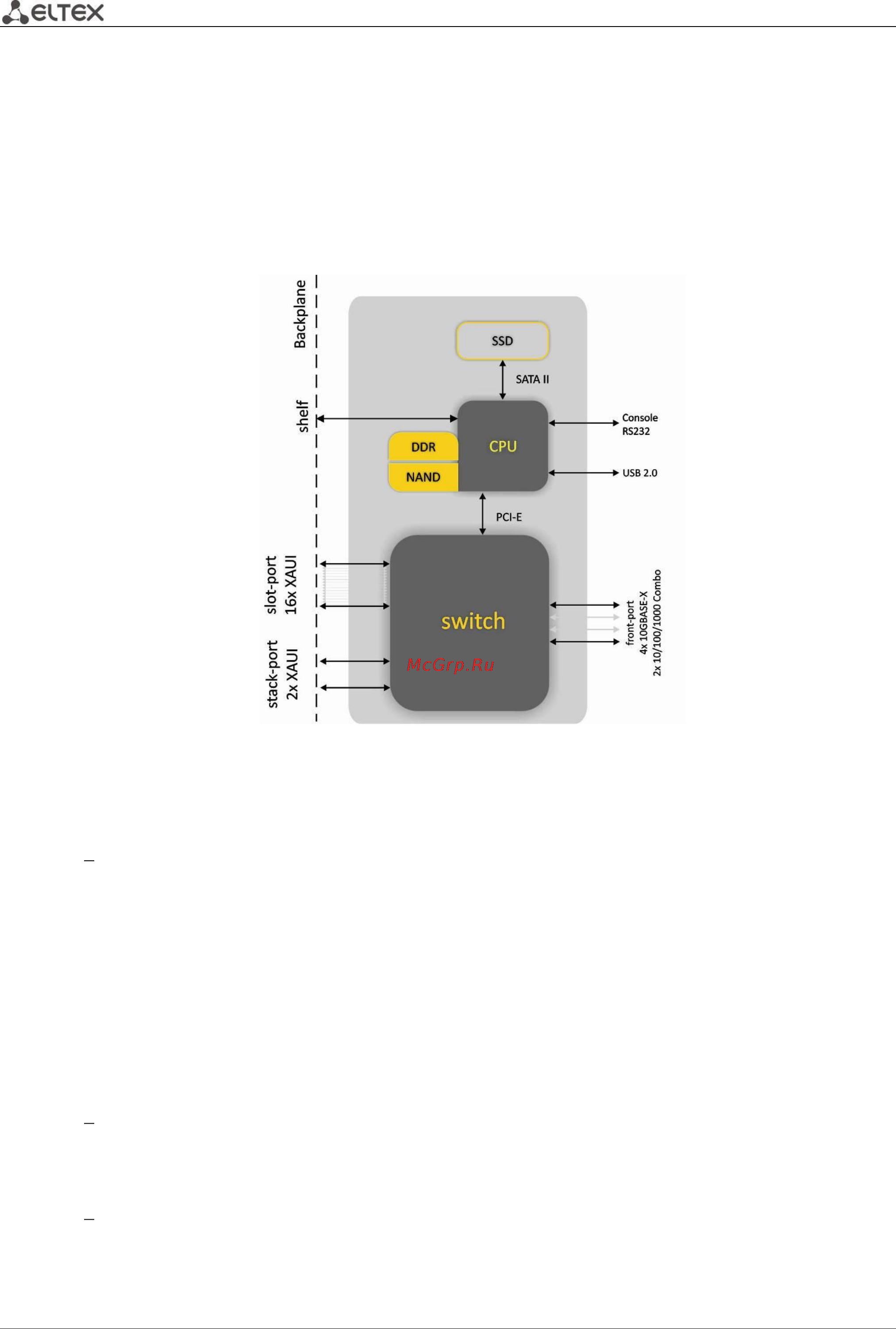

Структурная схема модуля PP4X показана на рисунке 11.
Рисунок 11 – Структурная схема модуля PP4X
В состав модуля входят:
Процессорное ядро, включающее в себя процессор CPU, оперативную память DDR,
энергонезависимую память NAND. Процессорное ядро выполняет функции управления
локальными ресурсами модуля, управления и мониторинга всех модулей, входящих в
состав устройства MA4000, хранения и обработки данных конфигурации, управления и
мониторинга крейта. Взаимодействие оператора с процессорным ядром при управлении и
мониторинге может происходить через консоль RS232 или через сетевой интерфейс. В
качестве сетевого интерфейса процессора используется подключение к ethernet-
коммутатору в составе модуля. Процессор имеет интерфейс обозначенный на рисунке как
‘shelf’, обеспечивающий для взаимодействия с контроллером крейта. Интерфейс USB
является универсальным и может быть использован, например, для переноса данных
конфигурации и обновления программного обеспечения.
Ethernet-коммутатор switch, обеспечивающий передачу данных между устройствами и
модулями, подключенными к его интерфейсам. Коммутатор имеет 24 многорежимных
порта, имеющих возможность работать на скорости до 12Gbps. Коммутатор работает под
управлением процессора, подключенного через интерфейс PCI-Express.
Устройство хранения данных SSD представляет собой сменный твердотельный диск. Могут
быть использованы диски различной емкости. Назначение SSD – хранение данных
различного назначения – конфигурационных файлов абонентских устройств, журналов
работы системы и т.д.
