Узел абонентского доступа / агрегации МA4000-РХ 7
2.2 Варианты применения
MA4000-PX выступает как абонентский узел доступа. Соединение с абонентскими устройствами
обеспечивают периферийные модули PLC8, имеющие по 8 портов PON, каждый из которых обеспечивает
подключение до 64 абонентов. Коммутация трафика и соединение с транспортной сетью обеспечивают
модули центрального процессора PP4X, которые соединены с периферийными модулями по общей
высокоскоростной шине устройства. Соединение с вышестоящим оборудованием осуществляется
посредством интерфейсов 10G(SFP+) и комбинированных интерфейсов 1G.

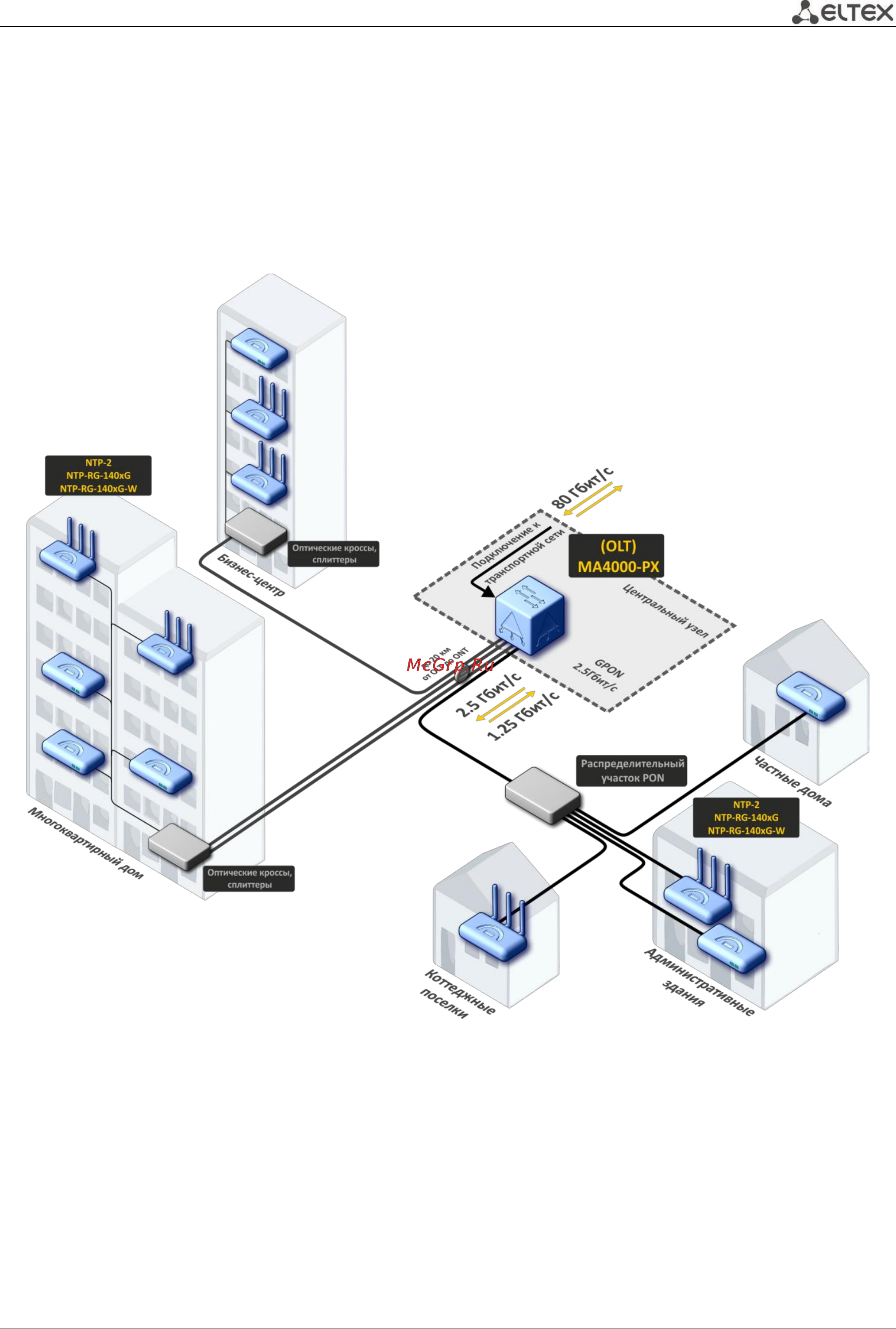

Рисунок 1 – Схема применения абонентского узла доступа/агрегации МA4000-РХ
