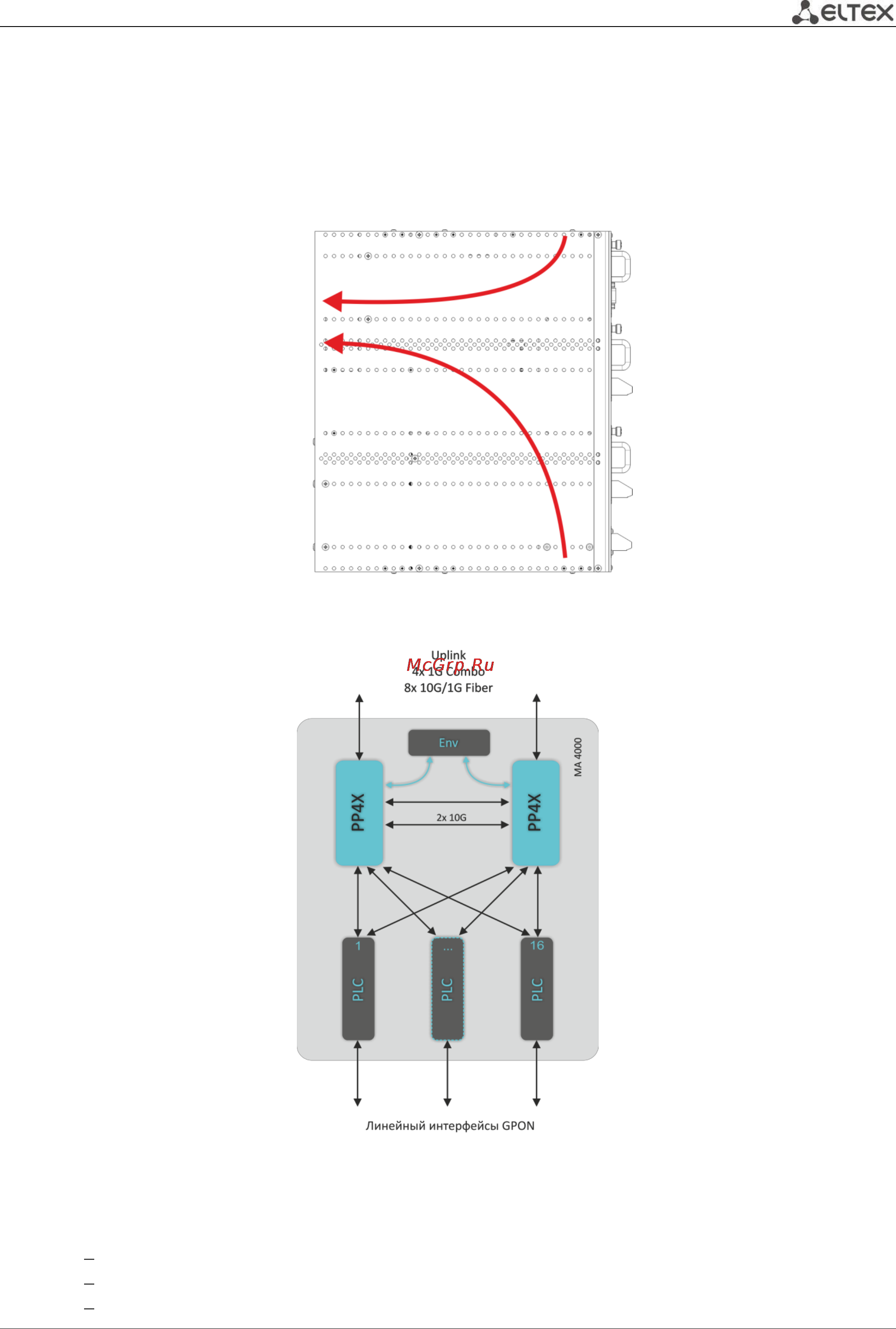

Узел абонентского доступа / агрегации МA4000-РХ 9
Система электропитания устройства MA4000-PX не имеет групповых устройств, которые бы
определяли уровень надежности всей системы в целом. Электропитание построено по распределенному
принципу – каждый модуль имеет собственный блок питания. При этом крейт выполняет лишь функцию
распределения питания по модулям.
Система вентиляции построена по схеме спереди назад. Схема циркуляции воздушных потоков
показана на рисунке 4.
Рисунок 4 – Схема циркуляции воздушных потоков
Рисунок 5 – Схема соединений модулей в крейте MA4000
На рисунке 5 использованы следующие обозначения:
PLC – модуль интерфейсов GPON;
PP4X – модули центрального коммутатора;
Env – контроллер крейта.
