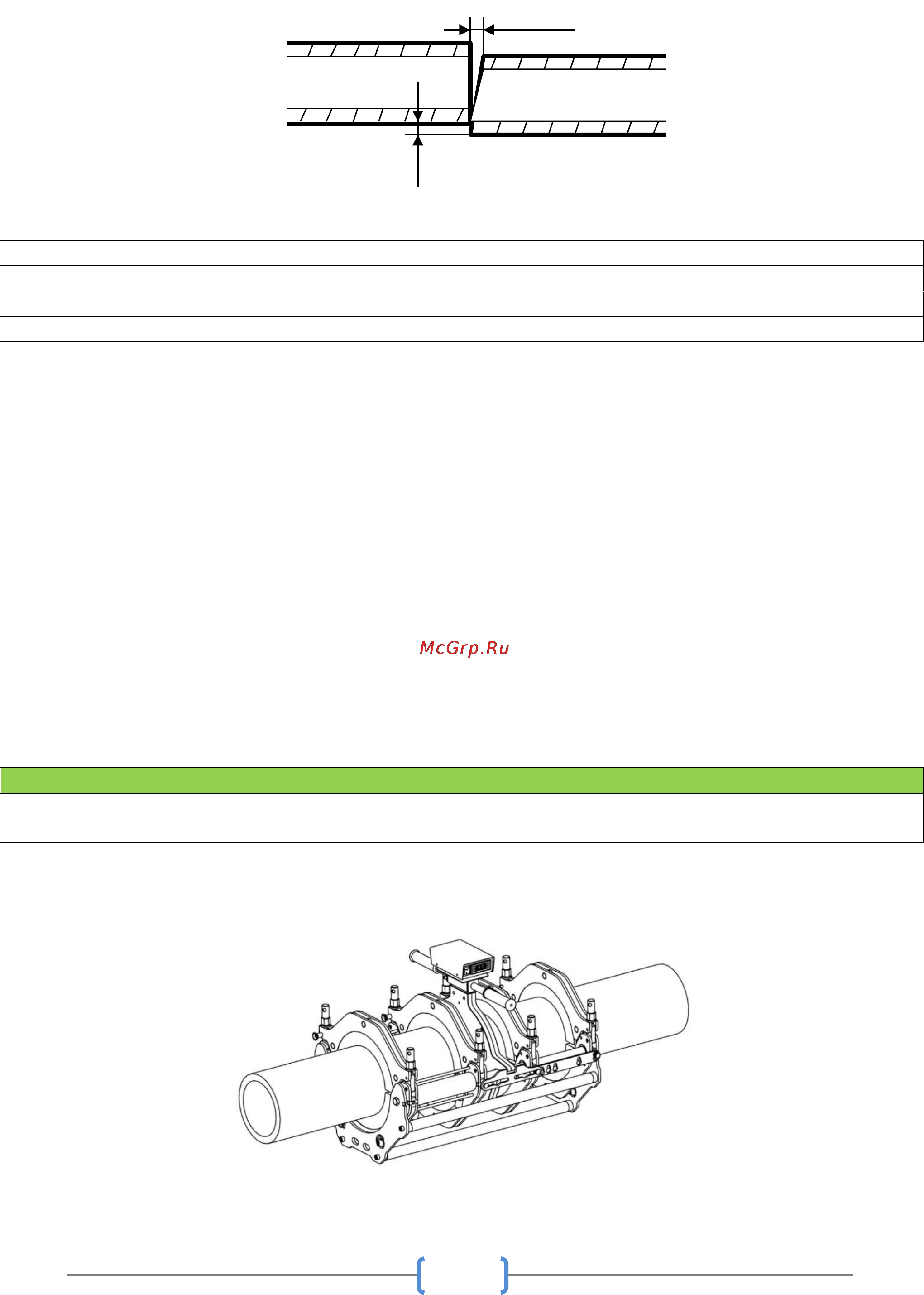

7.3. ПРОВЕРКА СОВПАДЕНИЯ ТОРЦЕВ

Переведите и удерживайте рычаг распределителя давления в положении «Свести» и сведите

отторцованные поверхности, проверьте смещение внешних кромок труб по наружному диаметру, значение

должно быть не более 10% от толщины стенки. Зазор между торцами труб должен быть не более 0,15-0,7

мм, в зависимости от диаметра свариваемых труб.

Наружный диаметр трубы, D мм

Ширина зазора, мм

≤63

0,15

63÷200

0,15-0,4

200÷315

0,4-0,7

В случае если условия параллельности торцов и соосности труб не соблюдены, необходимо

компенсировать смещение (стр.19) и повторить процесс торцевания. После проведения процесса

торцевания на подготовленные поверхности недопустимо попадание грязи, пыли, воды, смазки и т.д.

Проводите торцевание непосредственно перед сваркой. Торцы труб перед сваркой необходимо протирать

этиловым спиртом или ацетоном.

7.3.1. РЕГУЛИРОВКА ДАВЛЕНИЯ

Переведите и удерживайте рычаг распределителя давления в положении «Свести», после касания труб и

стабилизации давления выставьте давление (удерживая рычаг распределителя давления в положении

«Свести» и вращая редукционный клапан по часовой стрелке), равное сумме давления холостого хода и

давления оплавления торцов (таблица «Нормы технологического режима ССПТ.160-315»). После установки

указанного давления в течение всего сварочного процесса используйте редукционный клапан только для

корректировки давления.

7.3.2. ОБРАЗОВАНИЕ ГРАТА

Внимание

Перед началом сварки убедитесь в том, что температура нагревательного элемента достигла

заданного значения.

Переведите и удерживайте рычаг распределителя давления в положении «Развести», разведите

свариваемые поверхности и установите нагревательный элемент.

Переведите и удерживайте рычаг распределителя давления в положении «Свести», произведите прижим

торцов труб к нагревательному элементу и удерживайте в таком положении в течение 20-40 секунд. Насос

0,15..0,7

10%
