8
ENGLISH ESPAÑOL
DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

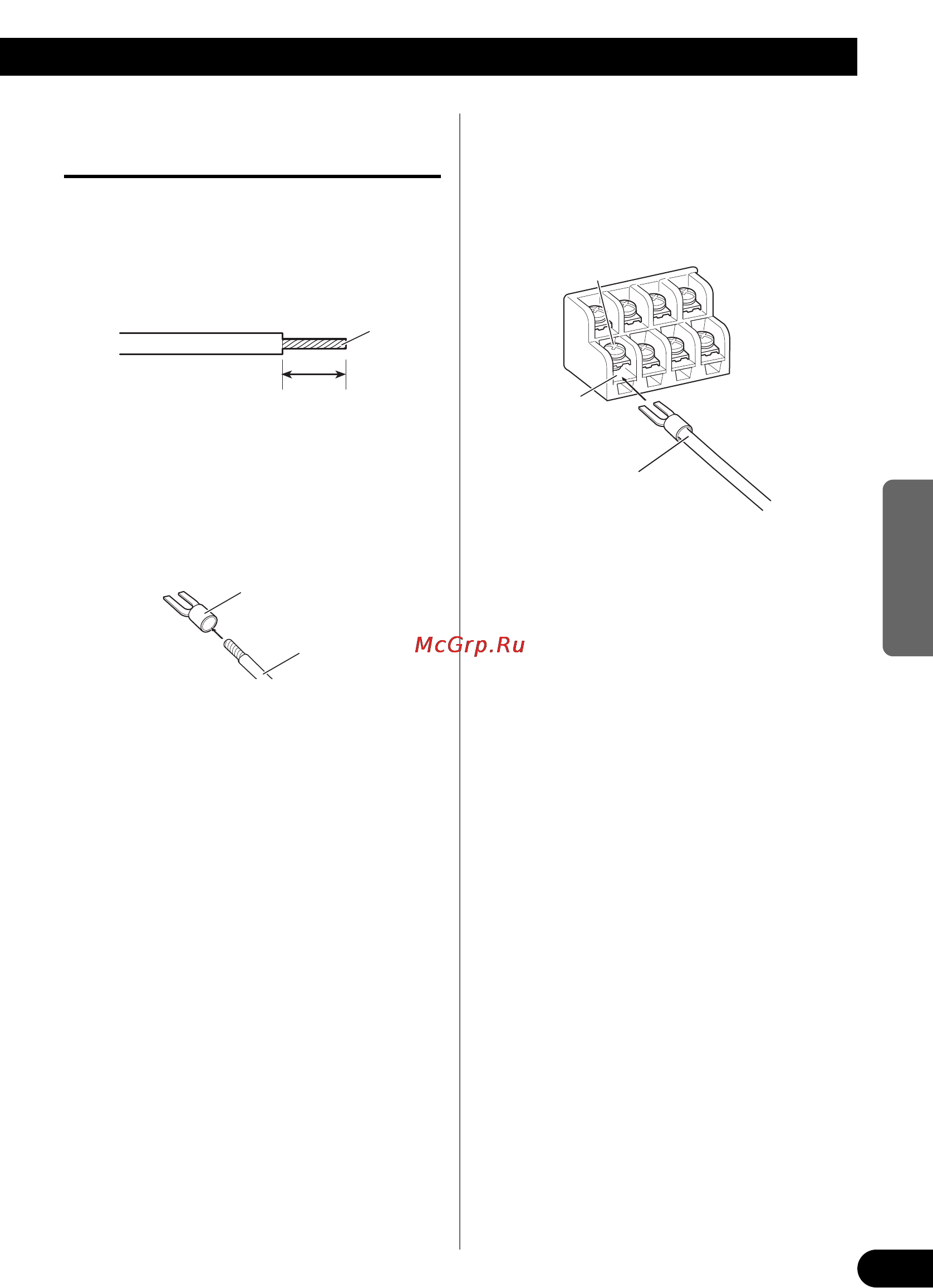

Anschluß der Lautsprecher-
Ausgang-Klemmen
1. Die Enden der Lautsprecherkabel
um ca. 10 mm mit einem Clip oder
einer Kneifzange abisolieren, und
die Kabelenden zusammendrehen.
2. Bringen Sie Kabelschuhe an den
Enden der Lautsprecherkabel an.
Kontaktzungen nicht mitgeliefert.
• Mit einer Zange o.ä. die Kontaktzungen am
Draht festklemmen.
3. Schließen Sie die Lautsprecher-
kabel an die Lautsprecheraus-
gangklemmen an.
• Die Lautsprecherdrähte fest mit den
Klemmenschrauben befestigen.
10 mm
Zusammendrehen
Lautsprecher-
Ausgangklemme
Lautsprecherkabel
Klemmenschraube
Lautsprecherkabel
Kontaktzunge
