8
ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO
NEDERLANDS

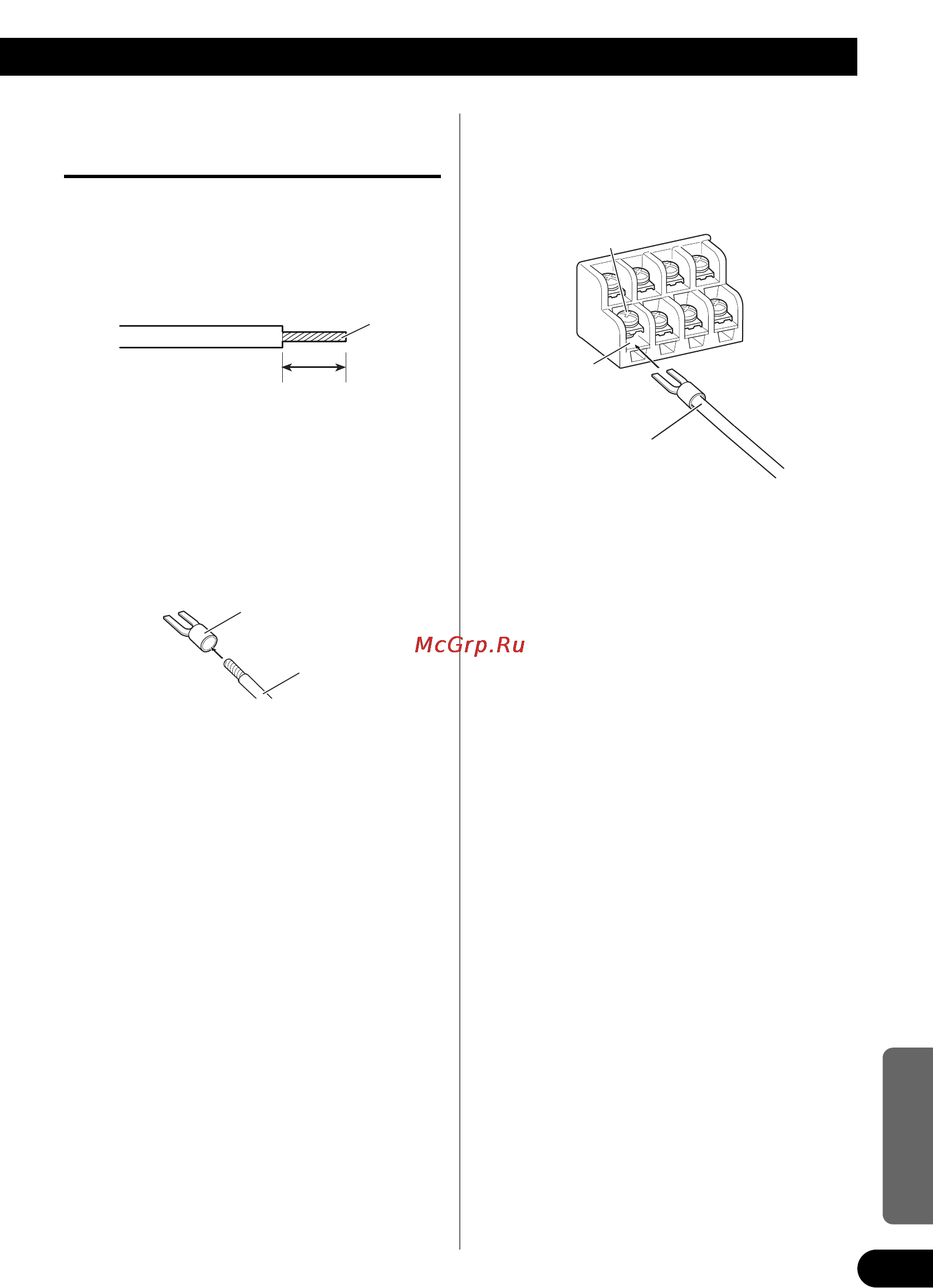

Verbinden van de luidspreker-
uitgangsaansluitingen
1. Verwijder ongeveer 10 mm isolatie
van het uiteinde van de luidspreker-
draden. Draai de draadstrengen
ineen met een tang.
2. Bevestig verbindingsstukjes aan de
uiteinden van de luidspreker-
draden. De verbindingsstukjes zijn
niet bijgeleverd.
• Klem de verbindingsstukjes met een tangetje
aan de draden.
3. Verbind de luidsprekerdraden met
de luidsprekeruitgangsaansluiting.
• Zet de luidsprekerdraden goed met de
schroeven van de aansluiting vast.
10 mm
Ineendraaien
Aansluitpuntschroef
Luidspreker-
uitgangsaansluiting
Luidsprekerdraad
Verbindingsstukje
Luidsprekerdraad
