8
ENGLISH ESPAÑOL DEUTSCH FRANÇAIS
ITALIANO NEDERLANDS

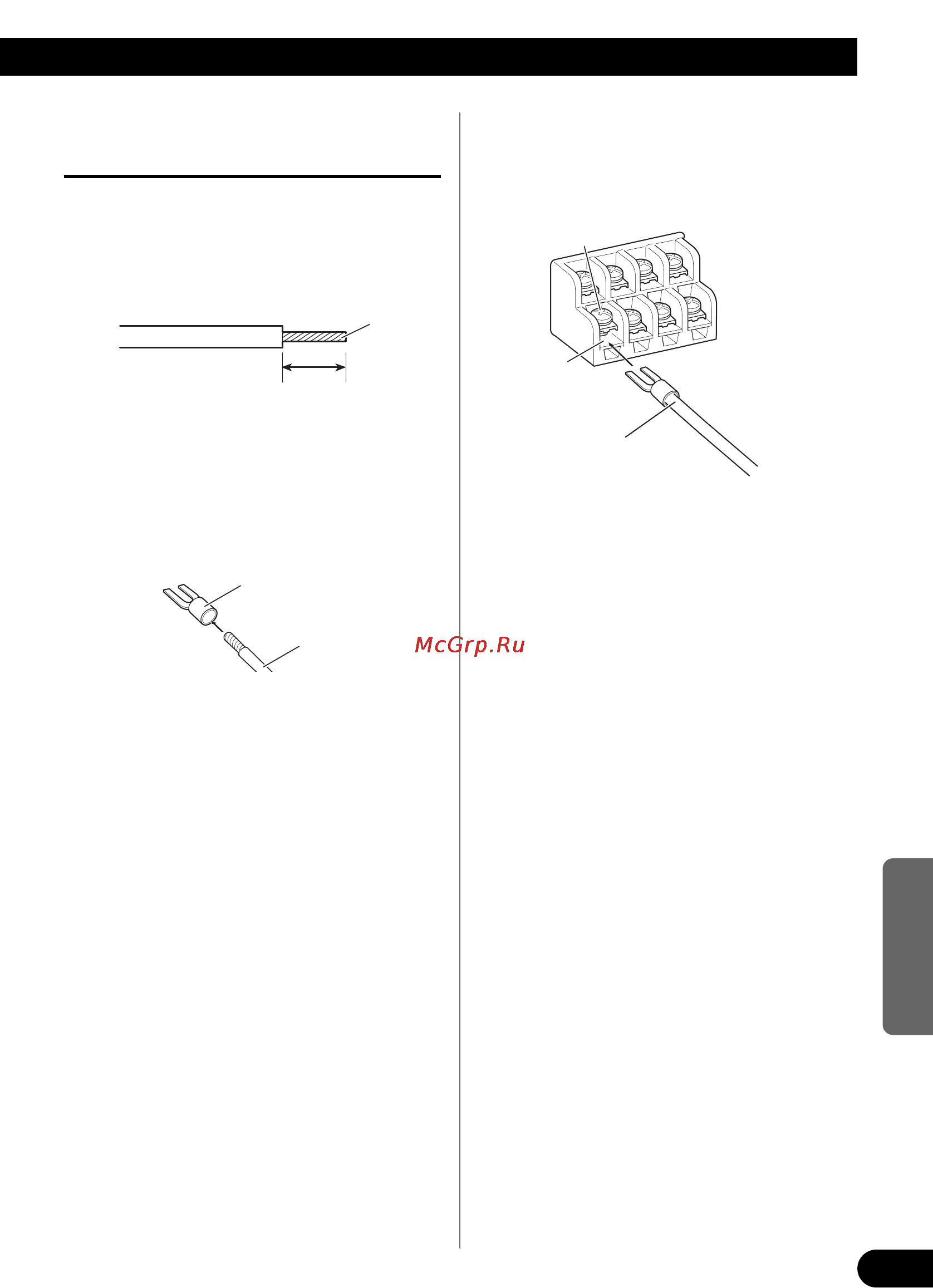

Come collegare il terminale di
uscita degli altoparlanti
1. Esporre l’estremità dei cavi di
altoparlanti per circa 10 mm e
torcerla utilizzando delle pinze
oppure una tagliatrice.
2. Applicare degli spinotti alle estrem-
ità del cavo degli altoparlanti.
I capicorda non sono forniti.
• Usare le pinze, ecc., per raggrinzire i capicor-
da stringendoli ai cavi.
3. Collegare i cavi degli altoparlanti al
terminale di uscita degli altoparlanti.
• Fissare saldamente i cavi con le viti per
morsetti.
10 mm
Torcere
Vite del terminale
Terminale di
uscita degli
altoparlanti
Cavo di
altoparlante
Capicorda
Cavo di altoparlante
