8
ENGLISH ESPAÑOL DEUTSCH
FRANÇAIS ITALIANO NEDERLANDS

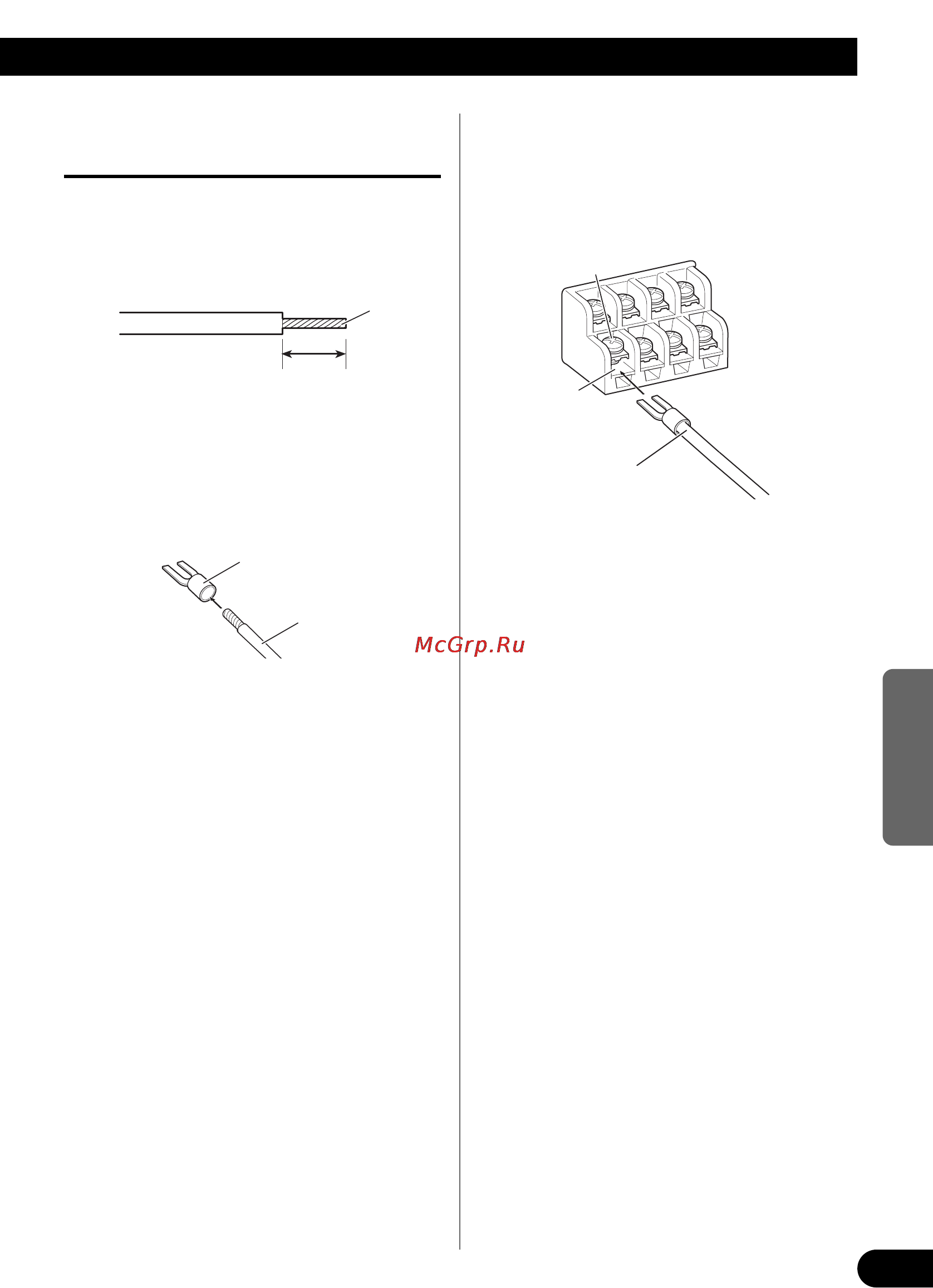

Raccordement des bornes de
sortie vers les haut-parleurs
1. Dénudez, sur 10 mm, l’extrémité
des câbles de liaison aux haut-par-
leurs et torsadez les brins du câble.
2. Fixez une cosse à l’extrémité de
chaque câble de haut-parleur. Les
cosses ne sont pas fournies.
• Utilisez un outil spécial, etc., pour sertir la
cosse sur le câble.
3. Reliez les câbles de liaisons aux
haut-parleurs aux bornes de sortie
vers les haut-parleurs.
• Serrez soigneusement les cosses au moyen
des vis.
10 mm
Torsadez
Borne de
sortie vers un
haut-parleur
Câble de
liaison à un
haut-parleur
Vis de borne
Câble de liaison
au haut-parleur
Cosse
