Pioneer PRS-X340 [9/88] Connecting the speaker output terminals
![Pioneer PRS-X340 [9/88] Connecting the speaker output terminals](/views2/1001585/page9/bg9.png)
8
ENGLISH ESPAÑOL DEUTSCH FRANÇAIS ITALIANO NEDERLANDS

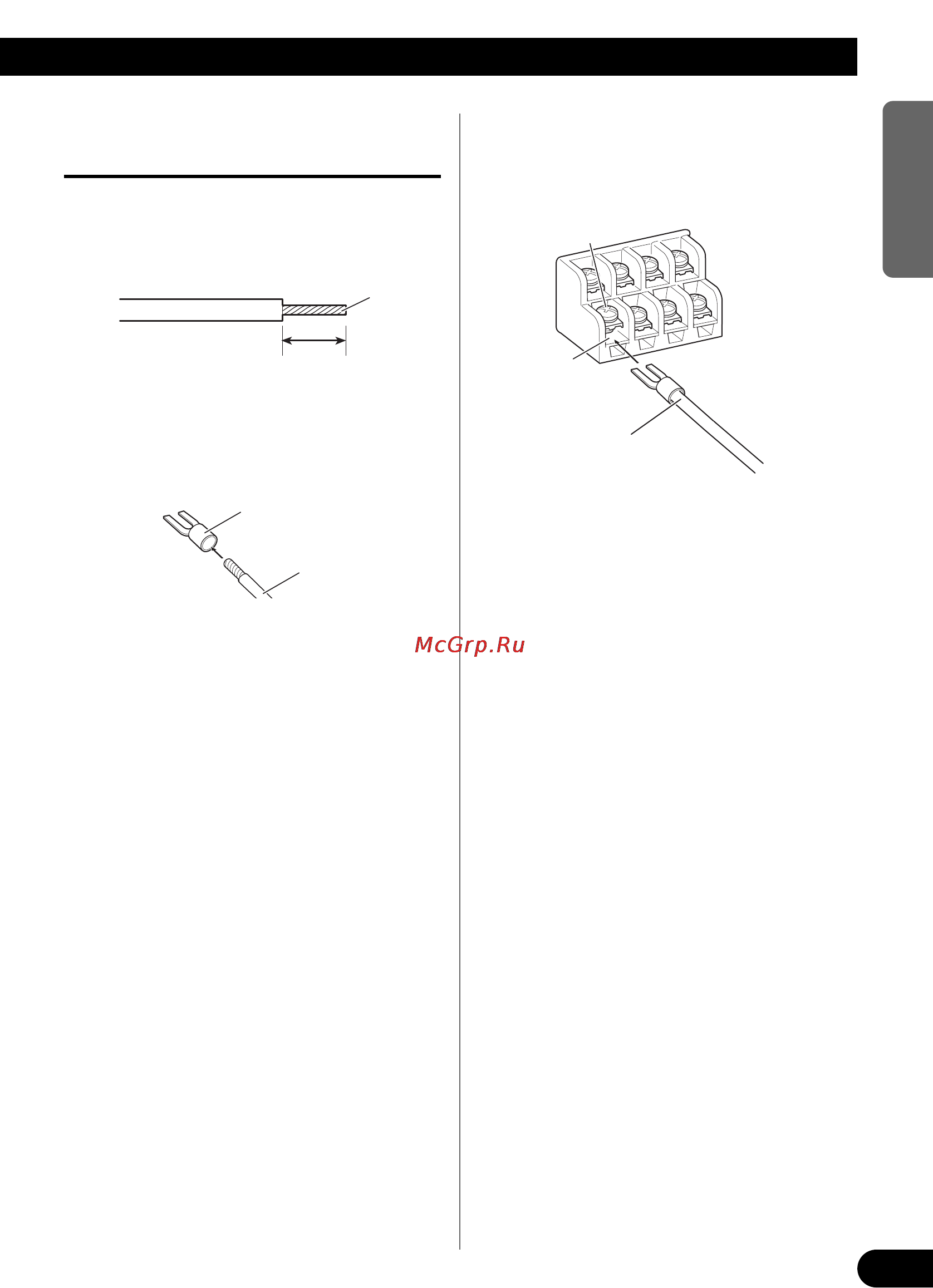

Connecting the Speaker Output
Terminals
1. Expose the end of the speaker wires
by about 10 mm and twist using
nippers or a cutter.
2. Attach lugs to speaker wire ends.
Lugs not supplied.
• Use pliers, etc., to crimp lugs to wires.
3. Connect the speaker wires to the
speaker output terminals.
• Fix the speaker wires securely with the termi-
nal screws.
10 mm
Twist
Speaker wire
Lug
Speaker
output terminal
Terminal screw
Speaker wire
