с полным уровнем. При желании Вы можете мьютировать
аудиосигнал.
Откройте страницу MIDI Setup (см. гл. 7.2).1)
Поверните правый регулятор PARAMETER 2) [45], чтобы
выбрать стереоканал (и, по желанию, функцию Mute).
Д л я п о д т в е р ж д е н и я н а ж м и т е н а р е г у л я т о р 3)
PARAMETER. Светодиоды кнопок выбранного канала
погаснут.
Для того чтобы выйти из режима MIDI Setup, нажмите +
на кнопку ESC [52]. При включении и выключении
функции MIDI-Controller в стереоканале в зависи-
мости от положения эквалайзера и фейдера могут
возникать скачки уровня! Перед включением этой
функции поверните регуляторы OUTPUT в секции
Main/Phones до упора влево.
Монтаж8.
Входы и выходы BEHRINGER DDM4000 выполнены в форме
гнезд RCA, выход на наушники - в формате 6,3 мм, стерео.
Входы микрофонов - гнезда XLR.
Обязательно следите за тем, чтобы установка и +
работа с прибором проводились только компетен-
тными лицами. Во время и после монтажа следует
обеспечить достаточное заземление работающего
лица (лиц), иначе электростатические разряды мо-
гут оказать отрицательное воздействие на работу
прибора.

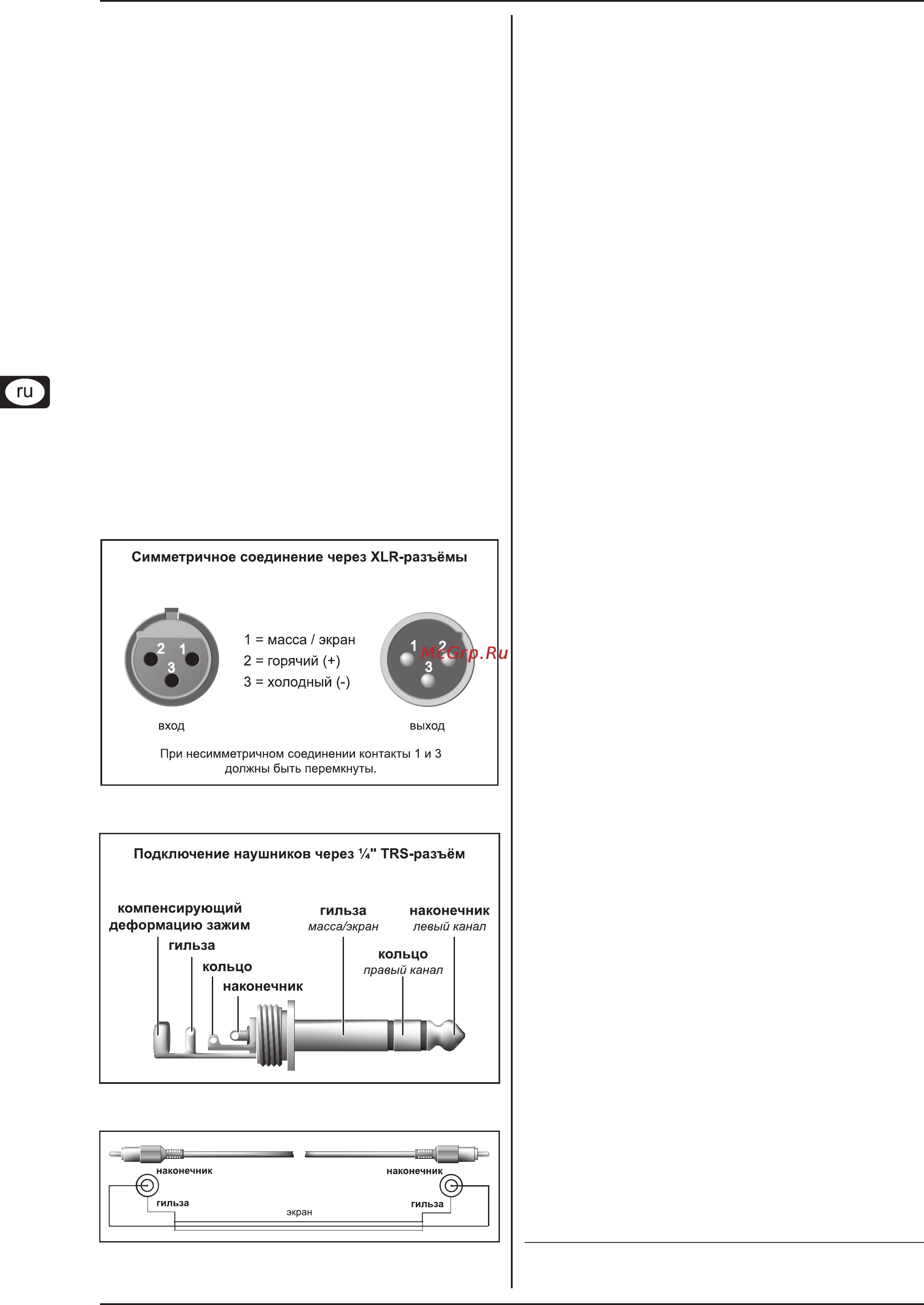

XLR-соединенияРис. 8.1:
Разъем наушниковРис. 8.2:
RCA-кабельРис. 8.3:
Технические данные9.
ВХОДЫ
Mic 1/2 (XLR, симметр.)
Макс. входной уровень -14 дБ
Импеданс 2 кOм
Phono (RCA)
Макс. входной уровень -18 дБ
Импеданс 47 кOм
Line (RCA)
Макс. входной уровень +30 дБ
Импеданс 15 кOм
ВЫХОДЫ
OUT A (XLR, симметр.)
Макс. выходной уровень +21 дБ
Импеданс 200 Oм
OUT A / OUT B / TAPE (RCA)
Макс. выходной уровень +21 дБ
Импеданс 100 Oм
Phones Out макс.260 мВт@100 Oм/1% THD
S/PDIF (Coaxial, 16 бит, 44,1 кГц)
EQUALIZER
Stereo Low -? дБ/+12 дБ
Stereo Mid -? дБ/+12 дБ
Stereo High -? дБ/+12 дБ
Mic Low -12 дБ/+12 дБ, Shelving
Mic Mid -12 дБ/+12 дБ, Peak
Mic High -12 дБ/+12 дБ, Shelving
ЦИФРОВАЯ ОБРАБОТКА
DSP 2x Analog Devices Blackn
Цифровая Обработка 24-бит Sigma-Delta/128x
Oversampling/Cirrus
Частота дискретизации 44,1 кГц
Дисплей LCD, 320 x 40 Pixel
MIDI-ИНТЕРФЕЙС 5-полюсные гнезда DIN In/Out/Thru
СИСТЕМНЫЕ ДАННЫЕ
Частотная характеристика
Mic 25 Гц - 20 kГц, +0/-3 дБ
Phono 20 Гц - 20 kГц, +0/-3 дБ
Line 20 Гц - 20 kГц, +0/-3 дБ
Отношение сигнал/шум
Mic > 87 дБ
Phono > 83 дБ
Line > 102 дБ
искажений < 0,009 % (Line - OUT A)
Перекрестные помехи > -80 дБ / 1 кГц (Line)
ЭЛЕКТРОПИТАНИЕ
Сетевое напряжение
100 B~, 50/60 Гц T 1 A H 250 B
120 B~, 60 Гц T 1 A H 250 B
220 B~, 50/60 Гц T 1 A H 250 B
230 B~, 50 Гц T 1 A H 250 B
Потребляемая мощность макс. 20 Вт
Подключение к сети Стандартная двухполюсная вилка
ГАБАРИТЫ/ВЕС
Габариты (B x Ш x Г) прибл. 110 мм x 320 мм x 392 мм
Bec прибл. 4,2 кг
Фирма BEHRINGER прилагает все усилия для обеспечения высочайшего качества
своей продукции. Необходимые модификации производятся без предварительного
уведомления. Поэтому технические данные и внешний вид устройства могут
отличаться от приведенных в данном документе.
