Наименование Функция
C
Рычаг регулировки
опоры
Нажмите на рычаг опоры для регулировки высоты
передней опоры.
s "Регулировка положения изображения" стр.44
D
Передняя
регулируемая опора
Если проектор устанавливается на поверхности
(например, на столе), отрегулируйте опору, чтобы
правильно расположить изображение.
s "Регулировка положения изображения" стр.44
E
Переключатель
подавления сигнала
аудио/видео
С целью защиты объектива закройте шторку, если
проектор не используется. Закрывая его во время
проецирования, можно скрыть изображение и
отключить звук.
s "Временное подавление изображения и звука
(Отключение A/V)" стр.64
F
Фокальное кольцо
Служит для фокусировки изображения.
s "Регулировка фокуса" стр.45
G
Кольцо
масштабирования
Служит для регулировки размера изображения.
s "Регулировка размера изображения" стр.44
H
Приемник сигнала от
пульта
дистанционного
управления
Принимает сигналы от пульта дистанционного
управления.
I
Датчик (только EB-
W16)
Датчик определения границ экрана.
J
Отверстие
воздухозаборника
(воздушный фильтр)
Служит для забора воздуха для внутреннего
охлаждения проектора.
s "Очистка воздушного Фильтра" стр.109
K
Отсек воздушного
фильтра
Пальцем откройте крышку воздушного фильтра.
s "Замена воздушного фильтра" стр.114
L
Динамик
Вывод звука.
M
Гнездо защиты
Гнездо защиты поддерживается системой Microsaver
Security System производства компании Kensington.
s "Замок от злоумышленников" стр.75
Наименование Функция
N
Индикаторы
Показывает состояние проекционной лампы.
s "Интерпретация показаний" стр.93
O
Панель управления
Используется для управления проектором.
s "Панель управления" стр.14
P
Крышка отсека
лампы
Эту крышку необходимо открыть при замене лампы
проектора.
s "Замена лампы" стр.111
Q
Регулятор
горизонтальных
трапецеидальных
искажений (только
EH-TW550/EH-TW510)
Корректировка горизонтального искажения
проецируемого изображения.
s "Коррекция вручную" стр.38

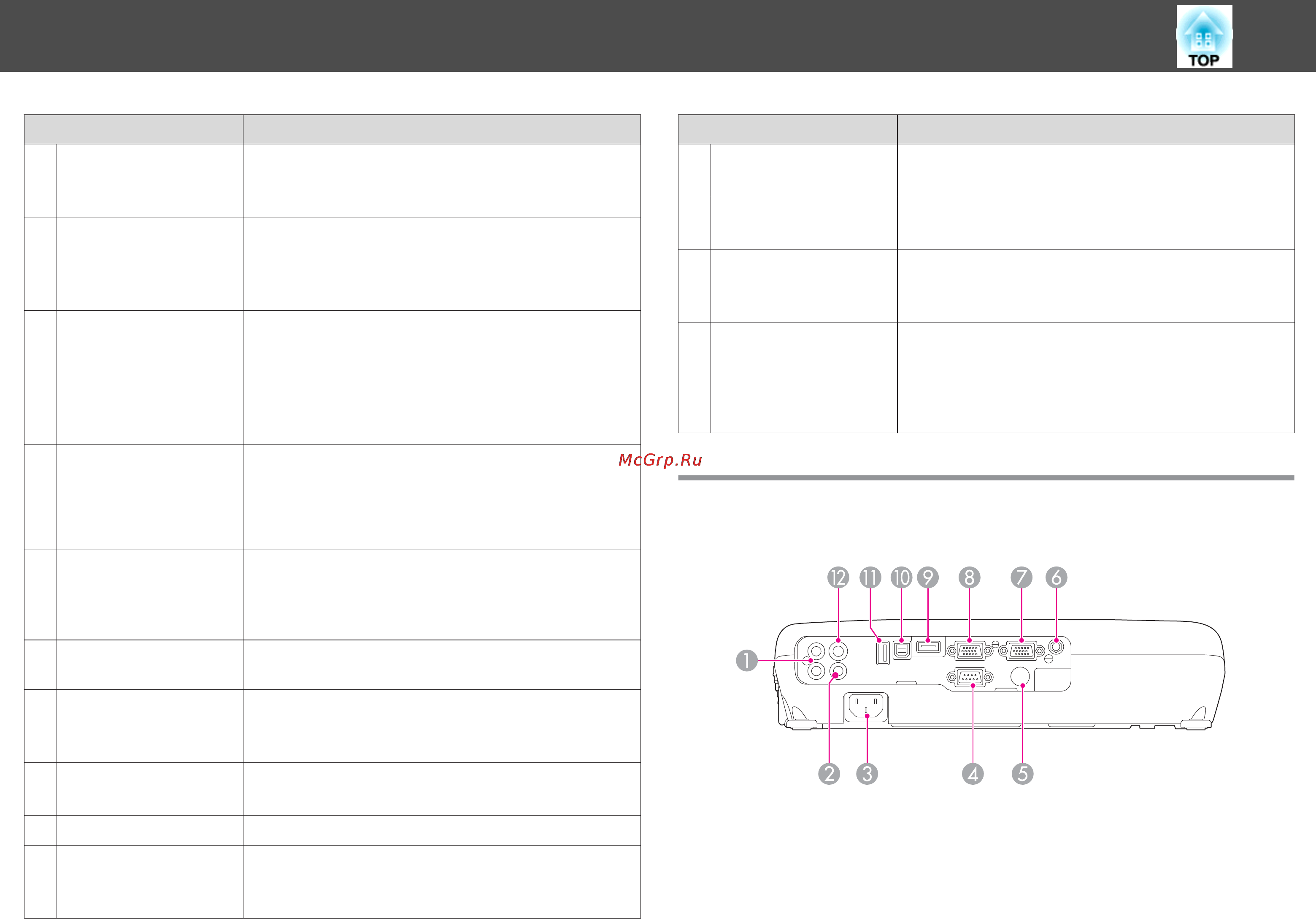

Заднее
EB-W16
Наименования компонентов и их назначение
11
