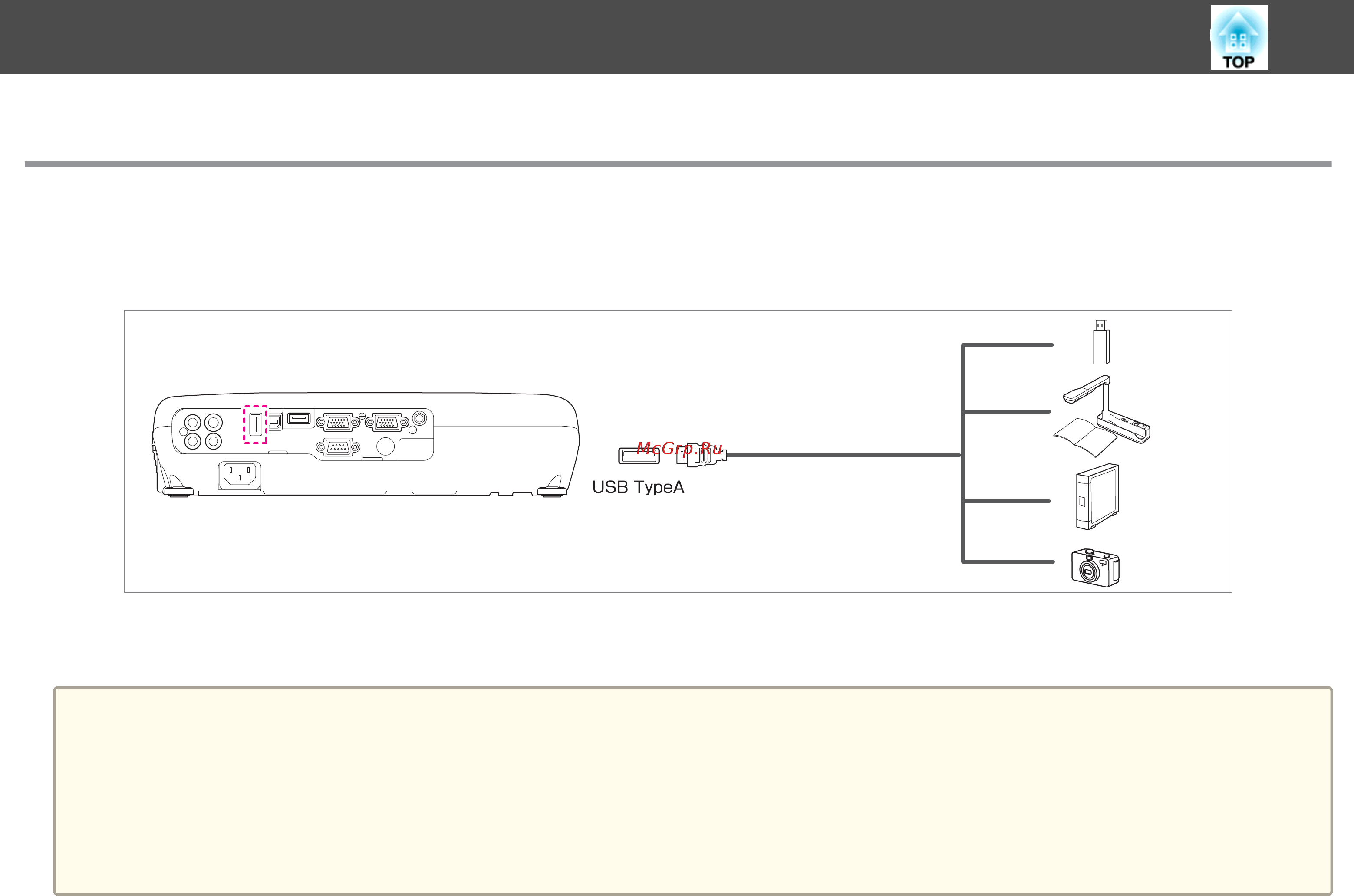

Подключение устройств USB
К проектору можно подключать такие устройства, как дополнительные камеры для документов, накопители USB, а также USB-совместимые жесткие
диски и цифровые камеры.
С помощью кабеля USB из комплекта поставки USB-устройства подключите USB-устройство к порту USB(TypeA) на проекторе.
Если подключено устройство USB, можно проецировать файлы с помощью PC Free с USB-накопителя или цифровой камеры.
s
"Примеры PC Free" стр.59
Внимание
• Соединение может работать неправильно при использовании концентратора USB. Цифровые камеры и устройства памяти USB должны подключаться к
проектору напрямую.
• При подключении и использовании USB-совместимых жестких дисков не забудьте подключить адаптер переменного тока, который поставляется вместе с
жестким диском.
• Подключите цифровую камеру или жесткий диск к проектору с помощью кабеля USB, поставляемого или рекомендуемого для использования вместе с
устройством.
• Используйте USB кабель не длиннее 3 м. Если длина кабеля превышает 3 м, то PC Free может работать с ошибками.
Подключение оборудования
27
